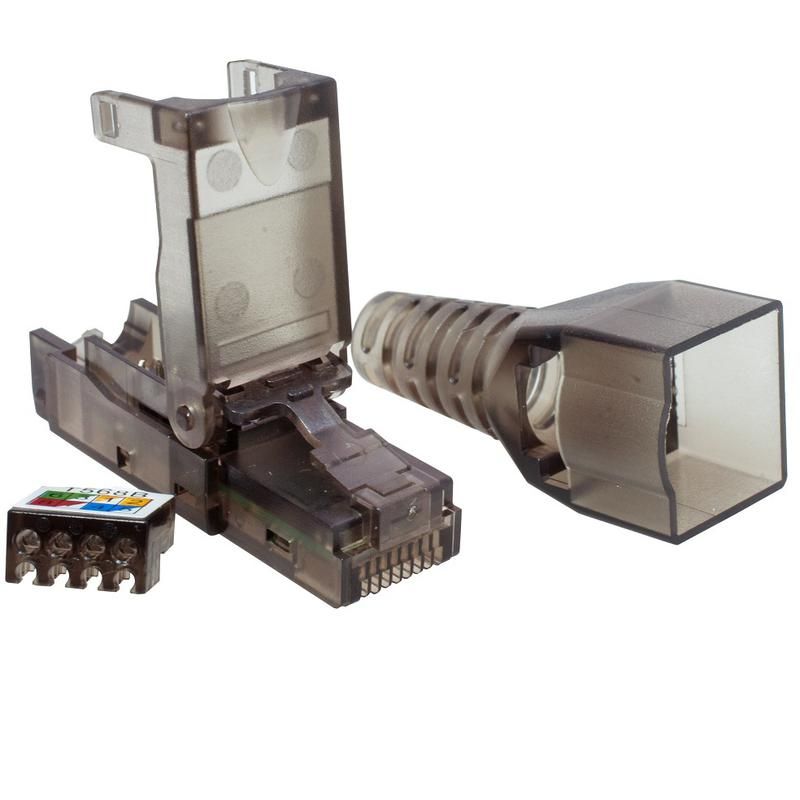

Коннектор 8P8C UTP Cat6A (RJ-45) безынструментальный (DIY упак.) - 10-0239-1 Net.on

Коннектор Suprlan 10-0239-1 - это безынструментальный RJ-45-коннектор категории 6А для оконцевания кабелей витой пары в полевых условиях. Подходит для работы с кабелями до 9 мм в диаметре, обеспечивает прочную механическую фиксацию и устойчивый контакт при высоких скоростях передачи данных.

Назначение и область применения

Коннектор Suprlan 10-0239-1 предназначен для оконцовки кабелей типа UTP Cat.6A в местах, где невозможно использовать обжимной инструмент - например, при ремонте, модернизации или установке сети на объекте. Применяется там, где требуется быстрое и надёжное соединение: в офисах, на производстве, в системах видеонаблюдения, IP-телефонии и автоматизации зданий.

Технические характеристики

• Тип контактов: 8P8C (RJ-45)
• Категория: Cat.6A - поддерживает скорость до 10 Гбит/с на расстоянии до 100 м
• Тип монтажа: безынструментальный - защёлкиваются контакты вручную
• Максимальный диаметр кабеля: до 9 мм
• Фиксация кабеля: механическая защёлка с зажимом жил
• Материал корпуса: термопластичный пластик с УФ-стабилизацией
• Цвет: прозрачный (возможно видеть расположение жил)

Совместимость и монтаж

Коннектор Suprlan 10-0239-1 совместим с любыми UTP-кабелями категории 5E, 6 и 6A, имеющими внешний диаметр до 9 мм. Для монтажа:

• Зачистите кабель на 3–4 см, выпрямите жилы и уложите их в порядке T568A/B
• Вставьте кабель в коннектор до упора - он должен достать до внутреннего упора
• Равномерно надавите на верхнюю часть коннектора пальцами, пока не услышите щелчок - все контакты должны войти в жилы
• Убедитесь, что кабель плотно зажат фиксатором - попробуйте слегка потянуть его назад

Не используйте этот коннектор с STP или FTP-кабелями - он не имеет экранирующего контакта.

Преимущества

• Не требует обжимного инструмента - удобен для аварийного ремонта и удалённых работ
• Подходит для толстых кабелей (до 9 мм), которые часто не помещаются в обычные RJ-45
• Надёжная фиксация кабеля снижает риск отрыва проводов при нагрузках
• Прозрачный корпус позволяет контролировать правильность укладки жил
• Соответствует требованиям стандарта Cat.6A - гарантирует стабильную работу сетей 10GBase-T

Ограничения применения

• Не предназначена для использования с экранированными кабелями (STP/FTP) - отсутствует контакт экрана
• Не рекомендуется для частого переподключения - многократные сборки могут повредить контакты
• Не подходит для кабелей с диаметром более 9 мм - возможна плохая фиксация и потеря контакта
• Не рассчитан на открытые уличные условия - не имеет защиты от влаги и пыли

Примеры использования

• Обжим порта на стеновой розетке при замене старого кабеля
• Исправление обрывов в существующей сети без вызова специалиста
• Подключение камер наблюдения на объектах с ограниченным доступом
• Настройка временных сетей на стройплощадках
• Монтаж в труднодоступных местах, где неудобно применять обжимник

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем - даже 0,5 мм лишнего могут помешать фиксации
• Не перегибайте жилы при укладке - это снижает качество связи и увеличивает потери сигнала
• После сборки протестируйте соединение тестером - особенно важно при использовании Cat.6A
• Храните запасные коннекторы Suprlan 10-0239-1 в сухом месте - влага может испортить металлические контакты
• Если кабель слишком жёсткий - предварительно согните его мягко, чтобы легче вошёл в коннектор
