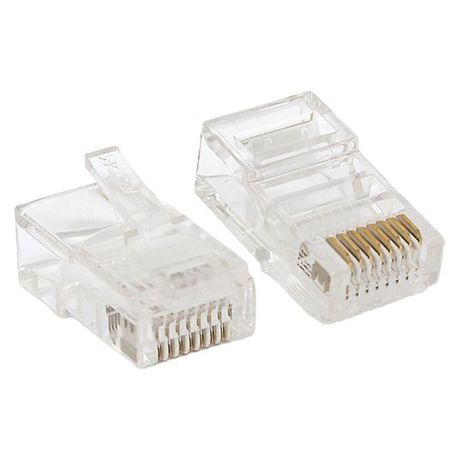

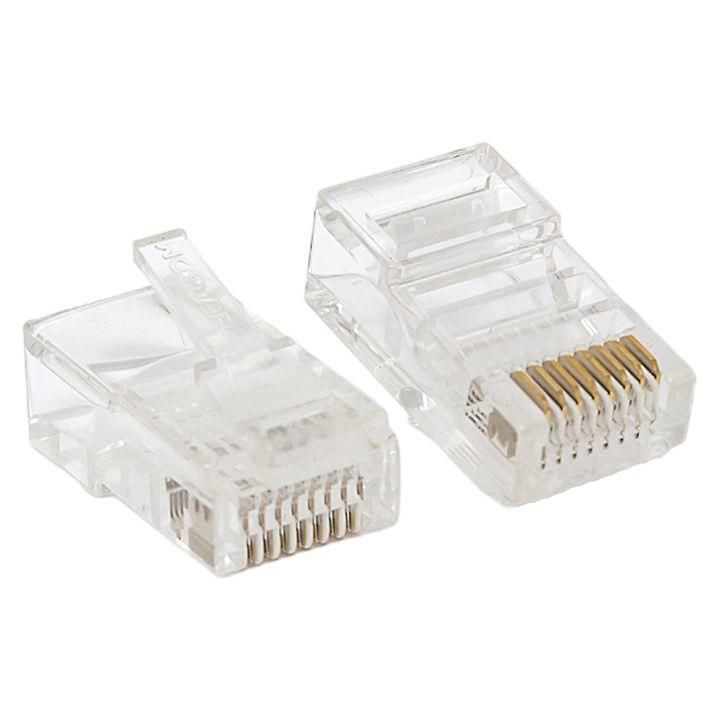

Коннектор RJ-45 TERACOM неэкранированный 8P8C Cat.5E универсальный (упак.10шт) | TRC-PLUG-5EUTP-10 EKF

Коннектор RJ-45 неэкранированный 8P8C кат.5E универсальный (упаковка 10 шт) от бренда EKF серии TERACOM предназначен для надежного соединения кабелей витая пара с сетевым оборудованием. Эти коннекторы подходят для монтажа в условиях офисов, производств и объектов с высокими требованиями к стабильности сети.

Назначение и область применения

Коннекторы используются для оконцевания кабелей категории 5e типа UTP — то есть неэкранированных витых пар. Они позволяют подключить кабель к сетевой карте, маршрутизатору, коммутатору, IP-камере, телефону VoIP или другому устройству через порт Ethernet. Подходят для создания локальных сетей, систем видеонаблюдения, автоматизации и других задач, где требуется передача данных со скоростями до 1 Гбит/с.

Технические характеристики

• Тип разъема: RJ-45 8P8C — восемь контактов, восемь положений;
• Категория: Cat.5E — обеспечивает работу до 100 МГц и скорость передачи до 1 Гбит/с;
• Способ присоединения: обжим — требует использования обжимного инструмента;
• Исполнение: штекер (вилка) — устанавливается на конце кабеля;
• Сечение провода: 24–26 AWG — оптимально для стандартных медных жил витой пары;
• Совместимость с кабелем: да, подходит для круглого кабеля витая пара;
• Цвет корпуса: прозрачный — позволяет видеть расположение жил при обжиме;
• Материал контактов: с золотым покрытием до 30 мкм — снижает сопротивление и предотвращает окисление;
• Поддержка PoE: до 90 Вт — соответствует стандартам IEEE 802.3bt (PoE++).

Совместимость и монтаж

Коннекторы TERACOM совместимы с любыми кабелями категории 5e и ниже (Cat.5, Cat.3), имеющими медные жилы диаметром 24–26 AWG. Для установки необходим обжимной инструмент с матрицей для RJ-45 8P8C. Перед обжимом важно правильно распределить жилы по цветовой схеме T568A или T568B — прозрачный корпус помогает контролировать правильность укладки. Убедитесь, что конец кабеля зачищен равномерно, все жилы полностью вошли в контактную часть коннектора — иначе возможна потеря связи.

Безопасность и стандарты

Коннекторы соответствуют требованиям стандарта TIA/EIA-568-B для категории 5e и обеспечивают стабильную работу при напряжении до 90 Вт в режиме PoE++. Прозрачная оболочка изготовлена из прочного термопластика, устойчивого к перегреву и механическим нагрузкам. Наличие золотого покрытия контактов повышает долговечность соединения и снижает риск возникновения искрения при частых подключениях.

Преимущества

• Золотое покрытие контактов — минимизирует потери сигнала и увеличивает срок службы;
• Поддержка PoE++ — позволяет питать устройства через тот же кабель, что и передавать данные;
• Универсальность — работают с большинством типов кабелей витая пара;
• Прозрачный корпус — удобство контроля правильности обжима;
• Высокая надежность соединения благодаря точному соответствию геометрии контактов стандарту 8P8C.

Ограничения применения

• Не подходят для экранированных кабелей STP или FTP — отсутствует металлический контакт для экрана;
• Не рекомендованы для внешней прокладки без защиты — не имеют герметичной степени защиты IP;
• Требуют обязательного использования обжимного инструмента — невозможно смонтировать вручную;
• Не предназначены для работы при температуре выше +70 °C или ниже –20 °C — указаны условия эксплуатации производителем.

Примеры использования

• Подключение компьютера к локальной сети через стенную розетку;
• Монтаж IP-камер с питанием по Ethernet (PoE++) в системах наблюдения;
• Настройка беспроводных точек доступа, которые получают питание через кабель;
• Создание временной сети на стройплощадке или выставке;
• Замена поврежденных коннекторов на существующих кабелях в офисе.

Практические советы

• Перед обжимом проверьте, чтобы все 8 жил были плотно вставлены до упора — особенно важна длина зачистки (не более 12 мм);
• Используйте тестер LAN для проверки целостности каждого контакта после сборки;
• При работе с PoE++ убедитесь, что весь кабель (включая ответвления и розетки) также рассчитан на 90 Вт — иначе возможен перегрев;
• Храните запасные коннекторы в оригинальной упаковке — они чувствительны к пыли и механическим повреждениям;
• Эти коннекторы TERACOM идеально сочетаются с другими компонентами серии TERACOM — используйте их в комплексе для единых решений.
