Коннекторы 8P8C U/UTP Cat5e (RJ-45) безынструментальный (10шт/DIY упак.) - 10-0218-1 Net.on

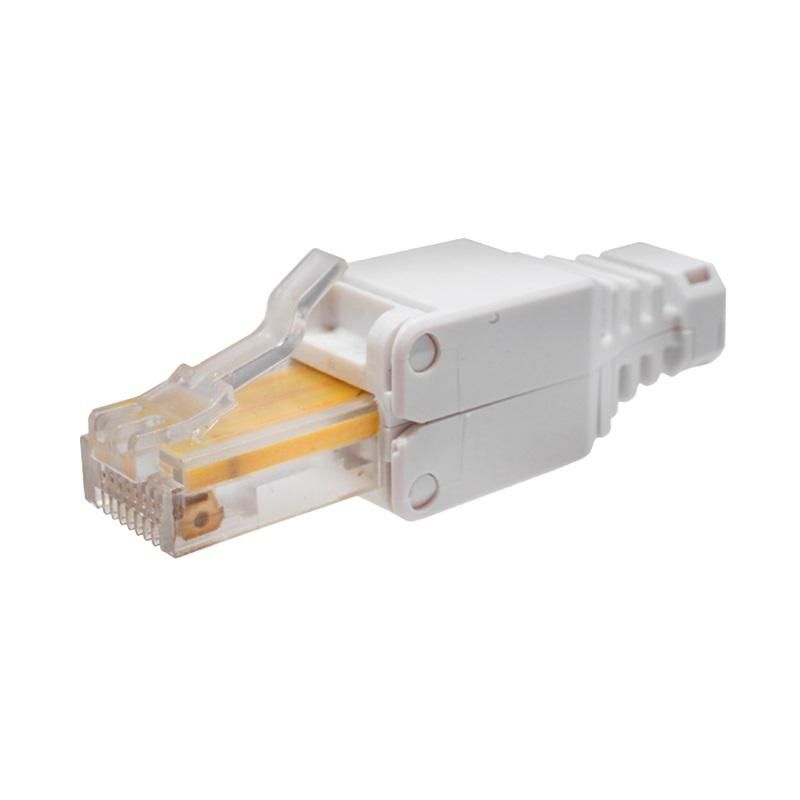

Коннектор 8P8C U/UTP категории 5E RJ-45 безынструментальный от Suprlan (артикул 10-0218-1) предназначен для быстрого и надёжного оконцевания кабеля витой пары в полевых условиях без необходимости использования специальных инструментов.

Назначение и область применения

Этот коннектор используется для соединения сетевого кабеля типа UTP Cat.5e с устройствами - коммутаторами, маршрутизаторами, IP-камерами, телефонами VoIP, компьютерами и другим оборудованием, работающим по Ethernet. Подходит для монтажа в офисах, на объектах связи, в системах видеонаблюдения и автоматизации. Особенно удобен там, где невозможно использовать обжимной инструмент - например, при ремонте или временной замене повреждённого участка кабеля.

Технические характеристики

• Тип контактов: 8P8C (8 контактов, 8 положений)
• Стандарт: RJ-45
• Категория кабеля: Cat.5e - обеспечивает передачу данных до 1 Гбит/с на расстоянии до 100 метров
• Тип кабеля: U/UTP (неэкранированный, каждая пара неэкранирована)
• Механизм фиксации: безынструментальный - зажим кабеля осуществляется защёлкой корпуса
• Фиксация кабеля: есть - предотвращает выдергивание проводов из коннектора
• Материал контактных площадок: никелированная медь
• Цвет корпуса: прозрачный (можно визуально контролировать правильность укладки жил)

Совместимость и монтаж

Коннектор совместим с любым однопарным или многопарным кабелем UTP Cat.5e с внешним диаметром до 5,5 мм. Для установки необходимо:

1. Снять внешнюю изоляцию кабеля на 2–3 см;
2. Расплести и выпрямить жилы согласно стандарту T568A или T568B;
3. Закладывать жилы в соответствующие каналы коннектора до упора;
4. Закрыть крышку коннектора - фиксатор сам затянется, зажимая кабель и контактируя с жилами.

Не требует обжимного инструмента, но для точного обрезания жил рекомендуется использовать бокорезы. Убедитесь, что все жилы полностью вошли в контакты - неверная укладка снижает скорость передачи данных.

Безопасность и стандарты

Коннector 8P8C U/UTP категории 5E RJ-45 безынструментальный от Suprlan соответствует требованиям к механической прочности и электрической проводимости для сетей Ethernet. Однако сертификация по ISO/IEC 11801 или TIA/EIA-568-B не указана производителем - для ответственных проектов проверьте соответствие нормам на уровне всей сборки.

Преимущества

• Ускоренный монтаж - не нужен обжимной инструмент, экономия времени при аварийном ремонте
• Визуальный контроль - прозрачный корпус позволяет видеть расположение всех жил
• Надёжная фиксация кабеля - исключает случайное выдергивание из гнезда
• Поддержка скорости до 1 Гбит/с - достаточна для большинства современных задач

Ограничения применения

• Не подходит для экранированных кабелей STP, FTP, SFTP - отсутствует металлический контакт с экраном
• Не рекомендован для постоянной прокладки в штробы или трубы - безынструментальные коннекторы менее долговечны при частых перегибах
• Не предназначены для работы при температуре ниже –10C и выше +60C - возможна хрупкость пластиков
• Не подходят для высоконагруженных промышленных сред с вибрацией - лучше использовать обжимные варианты

Примеры использования

• Обжим кабеля для подключения IP-камеры на объекте без доступа к инструментам
• Замена повреждённого конца сетевого кабеля в серверной комнате
• Временное подключение оборудования при тестировании сети
• Настройка домашней сети с использованием готового кабеля

Практические советы

• Перед монтажом всегда проверяйте цветовую схему жил - используйте одинаковый стандарт (T568A или T568B) на обоих концах
• Не оставляйте лишнюю длину жил внутри коннектора - они должны доходить до самого конца контактов
• Избегайте перегиба кабеля сразу после коннектора - это увеличивает риск разрушения внутренних контактов
• Для длительной эксплуатации в местах с высокой проходимостью - используйте коннекторы с защитными колпачками или переходники
• Артикул 10-0218-1 от Suprlan - оптимальный выбор для разового или полевого монтажа; для массовой установки рассмотрите обжимные аналоги
