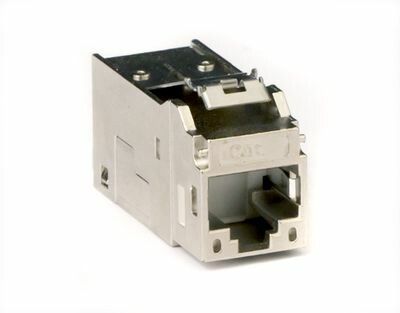

Модуль Keystone RJ45 CAT6 экранированный серебристый (12шт в упаковке) - RNK6FSL ДКС

Модуль Keystone RJ45 кат.6 экранированный серебристый (форм-фактор МС) от ДКС - это компактный сетевой разъём для установки в панели формата Keystone, предназначенный для надёжного подключения Ethernet-устройств с поддержкой высокой скорости передачи данных и передачи питания по стандарту PoE до 100 Вт. Артикул rnk6fsl соответствует серии RAM telecom.

Назначение и область применения

Модуль Keystone RJ45 кат.6 экранированный серебристый используется для создания точек доступа в структурированных кабельных системах (СКС). Подходит для монтажа в настенные, напольные и потолочные панели формата Keystone. Благодаря поддержке технологии HDBaseT, модуль может использоваться не только для передачи данных, но и для передачи аудио-, видео-сигналов, команд управления и питания устройств - например, IP-камер, телевизоров, интерактивных панелей или терминалов.

Технические характеристики

• Стандарт: Cat 6 - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Экранирование: да - металлический экран снижает влияние внешних ЭМИ и перекрестных помех
• Тип разъёма: RJ45 8P8C - совместим с обычными Ethernet-шнурами
• Способ присоединения: обжим - требует обжима жил кабеля контактами модуля
• Диапазон AWG: 22–26 - подходит для одножильных медных проводников указанного сечения
• Цвет: серебристый - эстетично сочетается с большинством корпусов и панелей
• Форм-фактор: Keystone (МС) - стандартизированная форма для установки в панели

Совместимость и монтаж

Модуль устанавливается в любые панели с гнёздами формата Keystone: RNKPP2405BK, RNKPP241BK, RNKPPF241BK от ДКС. Для монтажа требуется специальный инструмент - обжимной клещ для контактов RJ45. Кабель зачищается, жилы располагаются по цветовой схеме T568A/B, затем вставляются в контакты и обжимаются. Установка происходит путём вдавливания модуля в панель до щелчка. Не требует дополнительных креплений.

Безопасность и стандарты

Модуль соответствует требованиям ANSI/TIA-568-C.2 и ISO/IEC 11801 для категории 6. Экранированная конструкция обеспечивает защиту от внешних электромагнитных помех, что важно в условиях плотной прокладки кабелей или рядом с силовым оборудованием. Соответствие HDBaseT позволяет безопасно передавать питание до 100 Вт - соблюдены нормы по нагреву и изоляции при работе с PoE++.

Преимущества

• Высокая помехозащищённость благодаря полноценной экранировке - идеально для промышленных и офисных сред с высоким уровнем ЭMI
• Поддержка HDBaseT - один разъём заменяет несколько кабелей (Ethernet, HDMI, USB, IR, питание)
• Универсальная совместимость с популярными панелями ДКС и адаптерами Brava, Viva, Avanti
• Работает с одножильным проводником - оптимально для фиксированных установок внутри стен и каналов
• Серебристый цвет - не выделяется, легко интегрируется в современные интерьеры

Ограничения применения

• Не предназначен для многожильных кабелей - использование гибких шнуров с многожильными жилами может вызвать плохой контакт и перегрев
• Требует ручного обжима - нельзя использовать как готовый разъём; нужна подготовка и инструмент
• Не рассчитан на частую перестановку - не рекомендован для мобильных решений или временных подключений
• Запрещено использовать с кабелями AWG менее 22 или более 26 - риск повреждения контактов или увеличения переходного сопротивления

Примеры использования

• Установка в офисной зоне для подключения компьютера, телефона и IP-камеры через один порт
• Монтаж в конференц-зале для связи проектора, аудиосистемы и пульта управления
• Применение в медицинских учреждениях - для подключения диагностических приборов с питанием по Ethernet
• Интеграция в системы «умного дома» - управление освещением, шторами и камерами через один кабель

Практические советы

• Перед обжимом проверьте цветовую схему - используйте T568B для совместимости с большинством оборудования
• Не допускайте перекручивания жил - это снижает эффективность экранирования и нарушает баланс пар
• При прокладке кабеля сохраняйте радиус изгиба не менее 4× диаметра кабеля - особенно важно для экранированных версий
• Проверяйте посадочную глубину в панели - некоторые модели имеют внутренние ограничители, которые могут мешать установке
• Для долговечности работы с PoE выбирайте качественные кабели с медью 100%-го состава - экономичные аналоги могут перегреваться
