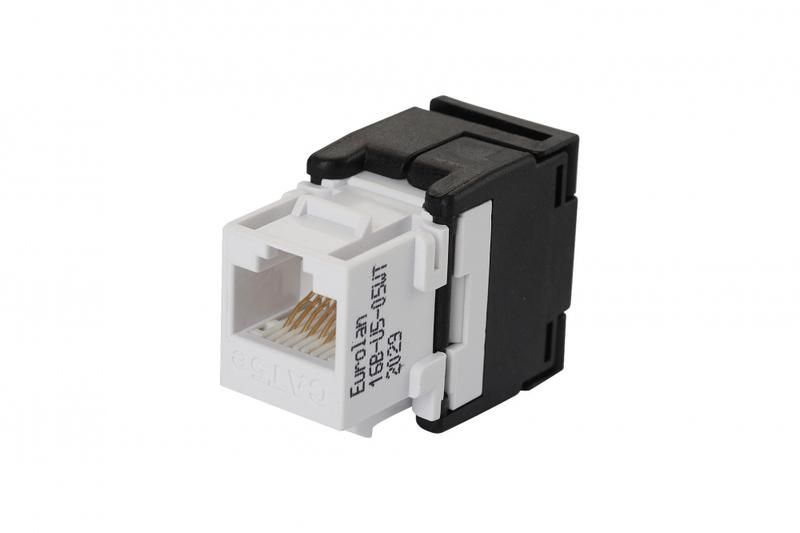

Модуль UTP категории 5е keystone, безынструментальный, белый, | 16B-U5-05WT Eurolan

Модуль UTP категории 5e Keystone безынструментальный белый (артикул 16b-u5-05wt, бренд Eurolan) предназначен для надёжного подключения сетевых кабелей витой пары в абонентских точках - например, на рабочих местах. Его компактный формат и безынструментальная установка делают его удобным решением для монтажа в стеновые и напольные коробки.

Назначение и область применения

Модуль UTP категории 5e Keystone безынструментальный белый используется в структурированных кабельных системах (СКС) для подключения устройств к сети через кабели типа «витая пара». Он устанавливается в лицевые пластины розеток, монтажные коробки или кабель-каналы. Подходит для офисов, учебных заведений, жилых помещений и других объектов, где требуется организовать Ethernet-соединение со скоростью до 1 Гбит/с.

Технические характеристики

• Категория: 5e - обеспечивает передачу данных до 100 МГц, что достаточно для Gigabit Ethernet (1 Гбит/с)
• Тип разъёма: RJ45 - совместим с обычными сетевыми шнурами
• Схема разводки: T568A и T568B - можно использовать любую из двух стандартных распиновок
• Допустимый диаметр провода: 0,404–0,643 мм - соответствует медным жилам кабеля Cat 5e
• Размеры: 19,3 × 16,9 × 35,15 мм - компактный формат для плотной укладки в коробках
• Степень защиты: IP21 - защищён от вертикально падающих капель воды и доступа пальцев, но не для влажных сред
• Цвет: белый - гармонирует с большинством декоративных рамок и панелей
• Тип крепления: гнездо Jack - вставляется в стандартную Keystone-платформу
• Скрытый монтаж: да - не выступает за поверхность стены после установки
• Монтаж в кабель-канал: да - подходит для открытой прокладки в пластиковых каналах
• Напольная коробка / монтаж в пол: да - можно устанавливать в напольные точки доступа

Совместимость и монтаж

Модуль UTP категории 5e Keystone безынструментальный белый совместим со всеми стандартными Keystone-корпусами и панелями от Eurolan и других производителей, использующих этот формат. Установка выполняется без инструментов: провода вставляются в контакты до щелчка, фиксация происходит автоматически. Для подключения необходимо зачистить конец кабеля, вставить каждую жилу в соответствующий контакт согласно схеме T568A или T568B - цветовая маркировка на корпусе упрощает процесс. После вставки жилы зажимаются внутренними контактами, и модуль просто вдавливается в панель до фиксации.

Безопасность и стандарты

• Соответствует ISO/IEC 11801:2002 - международному стандарту для структурированных кабельных систем
• Соответствует EN 501173-1 Class D - европейскому требованию для телекоммуникационных розеток
• Соответствует IEC 332-1 - требованиям к горючести изоляции
• Соответствует RoHS - не содержит опасных веществ, безопасен для экологии и здоровья
• Произведён с 100%-ным тестированием на частоте 100 МГц - гарантирует соответствие классу 5e

Преимущества

• Безынструментальный монтаж - экономит время при установке, снижает риск ошибок
• Поддержка обеих схем разводки (T568A/T568B) - универсальное решение для любого проекта
• Устойчивый контакт - металлические контакты обеспечивают долговечное соединение даже при многократном подключении
• Компактные габариты - позволяют размещать несколько модулей в одной панели
• Белый цвет - маскирует под стандартные светлые панели и не бросается в глаза

Ограничения применения

• Не предназначен для внешней установки - степень защиты IP21 недостаточна для улицы или сырых помещений
• Не работает с оптоволокном - только для медных кабелей витая пара
• Не рекомендован для высоконагруженных промышленных сред - отсутствует защита от вибраций, перегрева и химических воздействий
• Не подходит для кабелей с жилами больше 0,643 мм - возможен плохой контакт или повреждение контактов

Примеры использования

• Подключение компьютера к сети в офисе через настенную розетку
• Интеграция в систему «умного дома» для связи камер, термостатов и контроллеров
• Обустройство учебных классов - каждый ученический стол имеет свою точку доступа
• Монтаж в напольные коробки в конференц-залах для временного подключения оборудования
• Замена старых модулей в существующих СКС без замены всей системы

Практические советы

• Перед установкой проверьте диаметр жил кабеля - он должен попадать в интервал 0,404–0,643 мм
• Используйте одинаковую схему разводки (T568A или T568B) во всём проекте - смешивание вызывает проблемы с подключением
• При монтаже в кабель-канал закрепите кабель до входа в модуль - изгиб под углом 90° может нарушить связь
• Не затягивайте кабель слишком сильно - это деформирует жилы и снижает качество сигнала
• Для максимальной надёжности используйте модуль вместе с сертифицированными кабелями Cat 5e и качественными patch-cord’ами
• При использовании в напольных коробках следите, чтобы влага не попадала внутрь - IP21 не предохраняет от протечек
