Модульная патч-панель 19 24 порта Flat Type 1U для модулей Keystone Jack - 34542 Hyperline

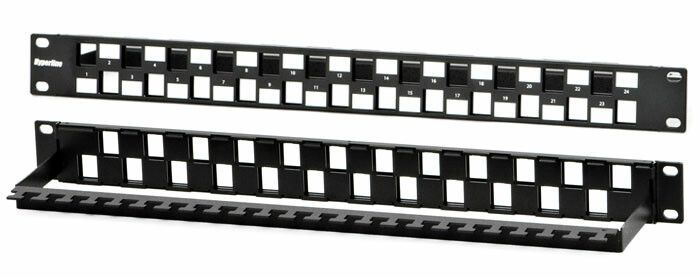

Модульная патч-панель Hyperline 34542 - это компактное стоичное устройство на 1U для организации кабельных соединений в серверных шкафах. Она предназначена для установки модулей Keystone Jack и обеспечивает удобную заднюю маршрутизацию кабелей, что упрощает обслуживание сетевой инфраструктуры.

Назначение и область применения

Патч-панель Hyperline 34542 используется для централизованного коммутирования сетевых кабелей в телекоммуникационных и IT-инфраструктурах. Подходит для установки в стандартные 19-дюймовые стойки. Применяется в офисах, дата-центрах, на производстве и в системах видеонаблюдения, где требуется чёткая организация и быстрый доступ к портам.

Технические характеристики

• Размер: 19 дюймов (482,6 мм) - совместима со всеми стандартными стойками
• Высота: 1U (44,45 мм) - экономит место в шкафу
• Количество портов: 24 - позволяет подключить до 24 модулей Keystone Jack
• Тип исполнения: стоечное, с винтовым креплением
• Материал корпуса: сталь - прочная и долговечная конструкция
• Цвет: чёрный - соответствует промышленному дизайну оборудования
• Тип кабельной организации: задняя - кабели заходят с тыльной стороны, снижается перегрузка спереди

Совместимость и монтаж

Патч-панель Hyperline 34542 не содержит самих модулей - они устанавливаются пользователем отдельно. Совместима с любыми Keystone Jack-модулями стандарта RJ45, F/UTP, STP, а также с оптическими и коаксиальными модулями того же форм-фактора. Крепление осуществляется через четыре винта на передней рамке. Для монтажа требуются стандартные крепёжные элементы для 19” стоек. Убедитесь, что глубина шкафа достаточна для прохода кабелей сзади - рекомендуется минимум 600 мм свободного пространства.

Преимущества

• Задняя организация кабелей - уменьшает запутанность и улучшает воздушный поток в шкафу
• Жесткий металлический корпус - устойчив к деформациям при частых подключениях
• Простая замена модулей - можно менять тип порта (RJ45, SFP, USB и др.) без замены всей панели
• Экономия места - занимает всего 1U, при этом даёт 24 порта

Ограничения применения

• Не предназначен для настенного монтажа - только в 19” стойках
• Не имеет встроенных модулей - необходимо докупать Keystone Jack отдельно
• Не рассчитана на высокую плотность кабелей сверху - избыток кабелей с фронта может затруднить доступ к портам
• Не поддерживает активные функции (например, PoE+ или управляемые порты) - это пассивное распределительное устройство

Примеры использования

• Центральный узел LAN в офисе - все рабочие точки подключаются к этой панели, затем идут в коммутатор
• Система IP-камер - кабеля от камер заводятся сзади, а передние порты подключены к NVR или гигабитным коммутаторам
• Производственные линии - для связи PLC, HMI и датчиков через Ethernet
• Аудио-визуальные системы - подключение AV-оборудования с использованием адаптеров Keystone

Практические советы

• Перед установкой проверьте, что используемые Keystone Jack-модули имеют плоскую (Flat Type) форму - иначе не поместятся в панель
• Обязательно промаркируйте каждый порт сзади и спереди - это сэкономит время при диагностике
• Используйте кабельные каналы или хомуты для фиксации кабелей сзади - так предотвращается вытягивание из модулей
• Не перегружайте панель более чем 24 модулями - даже если есть физическая возможность, это нарушит нормальное функционирование
• Для средних и крупных объектов рекомендуется использовать панель вместе с кабельными трассами и бирками - это повышает надёжность обслуживания
