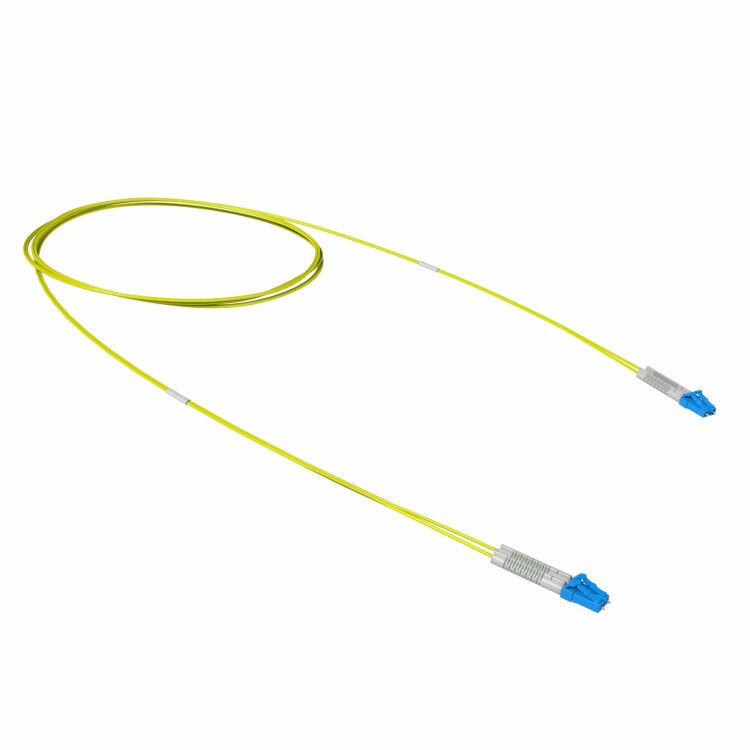

Оптический коммутационный шнур Duplex flexible boot LC/UPC - 9/125 (OS2), 3 м | RNPCF9DLULU3 DKC ДКС

Оптический коммутационный шнур Duplex flexible boot LC/UPC - LC/UPC 9/125 (OS2), 3 м от DKC IT - это двухволоконный одномодовый патч-корд для высокоскоростной передачи данных на расстояния до нескольких километров. Подходит для установки в центрах обработки данных, телекоммуникационных шкафах и на участках с повышенными требованиями к безопасности. Артикул rnpcf9dlulu3 соответствует серии RAM telecom.

Назначение и область применения

Шнур предназначен для соединения активного оборудования в оптоволоконных сетях: маршрутизаторов, коммутаторов, серверов, OLT и ONT. Применяется в сетях FTTH, корпоративных LAN, центрах обработки данных и на объектах связи с требованием к долговечности и устойчивости к возгоранию. Желтый цвет оболочки указывает на тип волокна OS2 - одномодовое, подходящее для длинных дистанций и высоких скоростей.

Технические характеристики

• Тип изделия: патч-корд волоконно-оптический, дуплексный
• Количество волокон: 2
• Тип волокна: OS2 (одномодовое, 9/125 мкм)
• Тип разъёмов: LC/UPC - LC/UPC
• Длина: 3 метра
• Цвет оболочки: жёлтый
• Материал оболочки: малодымный, безгалогенный компаунд (HALOGEN FREE)
• Тип полировки: UPC (Ultra Physical Contact)
• Радиус изгиба: минимальный радиус изгиба - 10×диаметр кабеля (не менее 40 мм при статической нагрузке)

Совместимость и монтаж

Разъёмы LC/UPC совместимы со всеми современными портами оборудования, использующими стандартизованные LC-коннекторы. Установка выполняется путём простого подключения к портам на оборудовании - никакой настройки не требуется. Гибкий бут (flexible boot) снижает риск повреждения волокна при многократных перегибах и плотной укладке в трассах. Для монтажа в шкафах и панелях важно соблюдать допустимую нагрузку на разъёмы - не более 10 Н при подключении/отключении.

Безопасность и стандарты

Оболочка выполнена из материала, не выделяющего галогены при горении - соответствие требованиям IEC 60754-2 и EN 50267-2-2. Это делает шнур безопасным для использования в закрытых помещениях с ограниченной вентиляцией, таких как серверные комнаты и метро. Соответствует рекомендациям ITU-T G.652.D для одномодового волокна. Каждый шнур проходит тестирование на потери на соединении (IL ≤ 0,3 dB) и возвратную потерю (RL ≥ 50 dB).

Преимущества

• Гибкий бут защищает волокно от перегибов и механических повреждений при частом обслуживании
• Безгалогенная оболочка снижает коррозионную опасность и токсичность дыма при ЧП
• Высокая точность полировки UPC обеспечивает стабильную связь даже при длительной эксплуатации
• Жёлтый цвет позволяет легко отличить одномодовые шнуры от многомодовых (оранжевые)
• Стандартная длина 3 м идеальна для внутренних соединений в шкафах и между соседними стойками

Ограничения применения

Не предназначено для использования вне помещений без защиты от UV-излучения и влаги - оболочка не имеет водоотталкивающей или UV-стабилизированной защиты. Не следует применять в условиях постоянного давления, переплетения с силовыми кабелями без экранирования или при температуре ниже –40 C / выше +85 C. Коннекторы LC/UPC несовместимы с APC-портами - использование с APC-устройствами вызовет значительные потери сигнала.

Примеры использования

• Подключение SFP+ модулей на коммутаторах Cisco или Juniper внутри серверной
• Связь между OLT и ONT в сети GPON
• Интерсоединение между стойками в центре обработки данных
• Локальные соединения в системах видеонаблюдения на базе IP-камер с оптическим выходом

Практические советы

• Перед подключением всегда проверяйте цвет коннекторов - LC/UPC (синий) ≠ LC/APC (зелёный)
• Не затягивайте фиксирующие элементы слишком сильно - это может деформировать корпус разъёма
• При укладке в каналах и лотках сохраняйте радиус изгиба не меньше 40 мм
• Для частого подключения/отключения выбирайте именно модели с гибким бутом - они служат дольше
• Артикул rnpcf9dlulu3 - единственный вариант этого типа в серии RAM telecom; аналоги других брендов могут иметь другие параметры полировки или материалы оболочки
