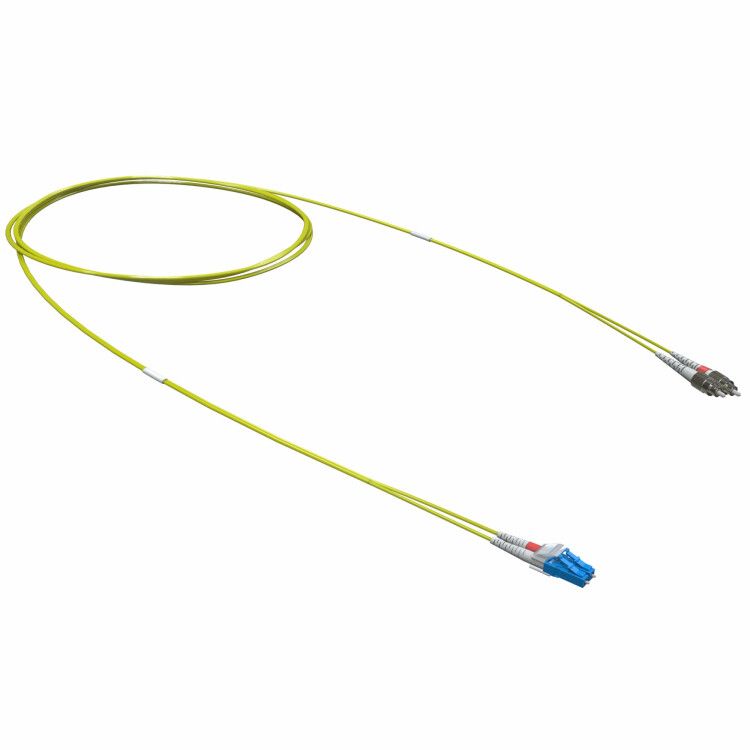

Оптический коммутационный шнур переходной Duplex LC-UPC/FC-UPC, 9/125 OS2, 20 м | RNPC9DFULU20 DKC ДКС

Оптический коммутационный шнур переходной Duplex LC-UPC/FC-UPC, 9/125 OS2, 20 м от DKC IT - это одномодовый патч-корд для соединения оборудования с разными типами разъёмов в оптоволоконных сетях. Шнур выполнен из безгалогенной оболочки, имеет длину 20 метров и предназначен для стационарной прокладки внутри помещений.

Назначение и область применения

Шнур используется для передачи сигнала на большие расстояния в одномодовых оптоволоконных системах. Подходит для подключения активного оборудования - трансиверов, коммутаторов, маршрутизаторов - между портами с разъёмами FC и LC. Применяется в центрах обработки данных, телекоммуникационных узлах, системах видеонаблюдения и сетях операторов связи.

Технические характеристики

• Тип изделия: патч-корд волоконно-оптический
• Тип разъёмов: FC-UPC (на одном конце) / LC-UPC (на другом)
• Количество волокон: 2 (дуплекс)
• Категория волокна: OS2 (одномодовое, 9/125 мкм)
• Длина кабеля: 20 м
• Цвет оболочки: жёлтый (стандарт для одномодового волокна)
• Тип полировки: UPC - улучшенная плоская полировка, снижает потери отражённого света
• Оболочка: безгалогенная, малодымная - безопасна при возгорании
• Apc версия: да - указывает на совместимость с APC-коннекторами, хотя сам шнур использует UPC-полировку

Совместимость и монтаж

Шнур совместим с оборудованием, оснащённым разъёмами FC и LC. Разъём FC фиксируется винтом - требует осторожного завинчивания. Разъём LC - защёлкивающийся, легко вставляется и извлекается. Убедитесь, что оборудование не требует APC-полировки (зелёный цвет разъёма): этот шнур имеет UPC-полировку (синий цвет), поэтому не подходит для систем, где обязательна анти-reflection-совместимость. Монтаж допускается только в помещениях - не предназначена для уличной эксплуатации. Минимальный радиус изгиба - не менее 30 мм во время и после установки.

Безопасность и стандарты

Оболочка выполнена из материала, соответствующего требованиям IEC 60754-2 (низкая токсичность при горении) и IEC 61034-2 (малое выделение дыма). Одномодовое волокно соответствует ITU-T G.652.D. Кабель не содержит галогенов - безопасен для закрытых пространств и систем с высокими требованиями к пожарной безопасности.

Преимущества

• Переходной дизайн позволяет соединить устройства с разными типами разъёмов без дополнительных адаптеров
• Высокая точность UPC-полировки обеспечивает минимальные потери сигнала - до 0,3 дБ
• Жёлтая оболочка сразу указывает на тип волокна - одномодовое, что исключает путаницу с многомодовым (оранжевым)
• Безгалогенный материал повышает безопасность при аварийных ситуациях

Ограничения применения

• Не использовать в условиях повышенной влажности, перепадов температур или на открытом воздухе - не имеет IP-защиты
• Не применять в системах, требующих APC-полировки (например, RF video-over-fiber); UPC-разъёмы не совместимы с APC-портами без переходника
• Максимальная рабочая мощность - до +3 dBm; превышение может повредить чувствительные приёмники
• Не допускается механическое напряжение на разъёмы - особенно важно при частой перестановке

Примеры использования

• Подключение серверного стойкового коммутатора с LC-портом к оптическому модулю с FC-интерфейсом в центральной комнате сети
• Связь между распределительной рамкой с FC-патч-панелями и оборудованием с LC-портами в офисной сети
• Интеграция старого оборудования с новыми устройствами в рамках модернизации сети

Практические советы

• Проверьте тип полировки на обоих концах оборудования - если один порт требует APC, используйте другой шнур
• При подключении FC-разъёма всегда затягивайте винт рукой - не применяйте инструменты
• Храните шнур в сложенном виде с радиусом изгиба >30 мм - не бросайте в кучу
• Часто проверяйте контакты на наличие пыли - протирайте специальными салфетками для оптики
• Артикул rnpc9dfulu20 - единственный номер для заказа этого конкретного шнура от DKC IT в серии RAM telecom
