Оптический коммутационный шнур переходной Duplex LC-UPC/FC-UPC, 9/125 OS2, 50 м | RNPC9DFULU50 DKC ДКС

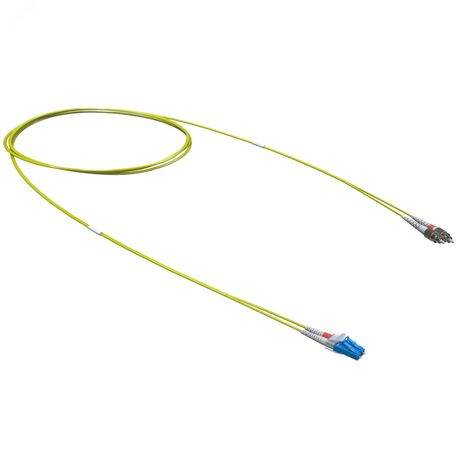

Оптический коммутационный шнур переходной Duplex LC-UPC/FC-UPC, 9/125 OS2, 50 м от DKC IT - это одномодовый патч-корд длиной 50 метров с разъёмами FC на одном конце и LC на другом, предназначенный для надёжного соединения оборудования в оптоволоконных сетях. Кабель выполнен из материала без галогенов, что повышает безопасность при возможном возгорании.

Назначение и область применения

Оптический коммутационный шнур переходной Duplex LC-UPC/FC-UPC, 9/125 OS2, 50 м используется для передачи сигнала между устройствами с разными типами портов: например, между сервером с интерфейсом LC и оборудованием распределительной рамки с разъёмом FC. Подходит для магистральных линий, центров обработки данных, телекоммуникационных узлов и систем связи, где требуется высокая стабильность передачи на больших расстояниях.

Технические характеристики

• Тип изделия: патч-корд волоконно-оптический
• Тип разъёмов: FC-UPC (на одном конце) / LC-UPC (на другом)
• Категория волокна: OS2 (одномодовое, для длинных дистанций до 20 км)
• Количество волокон: 2 (дуплекс - два канала: TX/RX)
• Длина кабеля: 50 м
• Тип полировки: UPC (ультраплоская - снижает потери отражённого света)
• Цвет оболочки: жёлтый (стандарт для одномодового волокна)
• Материал оболочки: галоген-free, малодымный компаунд
• Стандарт волокна: ITU-T G.652.D

Совместимость и монтаж

Оптический коммутационный шнур переходной Duplex LC-UPC/FC-UPC, 9/125 OS2, 50 м совместим с любым оборудованием, поддерживающим стандартизованные разъёмы FC и LC. Разъём FC фиксируется винтом - требует осторожного закручивания, чтобы не перегнуть волокно. Разъём LC - защёлкивающийся, легко вставляется и вынимается. Убедитесь, что на обоих концах установлены именно UPС-полированные коннекторы - они несовместимы с APC-коннекторами. Монтаж допускается только при соблюдении минимального радиуса изгиба - не менее 30 мм.

Безопасность и стандарты

Оболочка кабеля выполнена из малодымного и безгалогенного материала - при нагреве не выделяет токсичных газов, что соответствует требованиям безопасности для помещений с повышенными нормами пожарной защиты. Соответствует международному стандарту ITU-T G.652.D для одномодового волокна. Продукт сертифицирован в рамках системы качества DKC IT.

Преимущества

• Дуплексная структура позволяет одновременно передавать и принимать сигнал - идеально для двухканальной связи
• UPC-полировка обеспечивает низкий уровень отражения (≤ -50 dB), что важно для чувствительных систем
• Галоген-free материал снижает риск распространения пламени и образование ядовитых паров
• Жёлтый цвет оболочки сразу указывает на тип волокна - одномодовое, что ускоряет диагностику и обслуживание
• Длина 50 м - достаточна для большинства внутризоновых соединений без необходимости сплайсинга

Ограничения применения

• Не предназначен для многомодовых систем - использование с MM-волокном (например, OM3/OM4) вызовет значительные потери сигнала
• Разъёмы FC требуют точного затягивания; чрезмерный крутящий момент может повредить волокно
• Не рассчитан на частые перегибы, растяжение или давление - не используйте в условиях постоянного движения или в кабельных лотках с высокой плотностью укладки
• АPC-версия указано как “Да” - это ошибка в данных: в данном продукте применена полировка UPC, а не APC. Нельзя использовать этот шнур вместо APC-патч-корда

Примеры использования

• Подключение оптического трансивера SFP+ на сервере (LC) к распределительному щиту с FC-портами
• Связь между центральным офисом и удалённым узлом через оптическую магистраль
• Интеграция в систему GPON, когда OLT имеет FC-выход, а ONT - LC-ввод
• Заполнение пробела между старым оборудованием (FC) и современным (LC) в модернизируемых сетях

Практические советы

• Перед установкой всегда проверяйте тип полировки - UPC ≠ APC. Они не взаимозаменяемы!
• При использовании в помещениях с высокими требованиями к пожарной безопасности (центры обработки данных, метро, больницы) - этот шнур является предпочтительным решением благодаря отсутствию галогенов
• Учитывайте посадочные размеры: FC-разъём требует свободного места вокруг для вращения винта - не устанавливайте слишком близко к стенкам корпуса
• Для тестирования используйте OTDR - он покажет качество соединения и наличие изгибов
• Храните и транспортируйте шнур в исходной катушке - не сворачивайте в tight-петли, чтобы не повредить волокно
