Оптический коммутационный шнур переходной Duplex LC-UPC/SC-UPC, 9/125 OS2, 7 м | RNPC9DCULU7 DKC ДКС

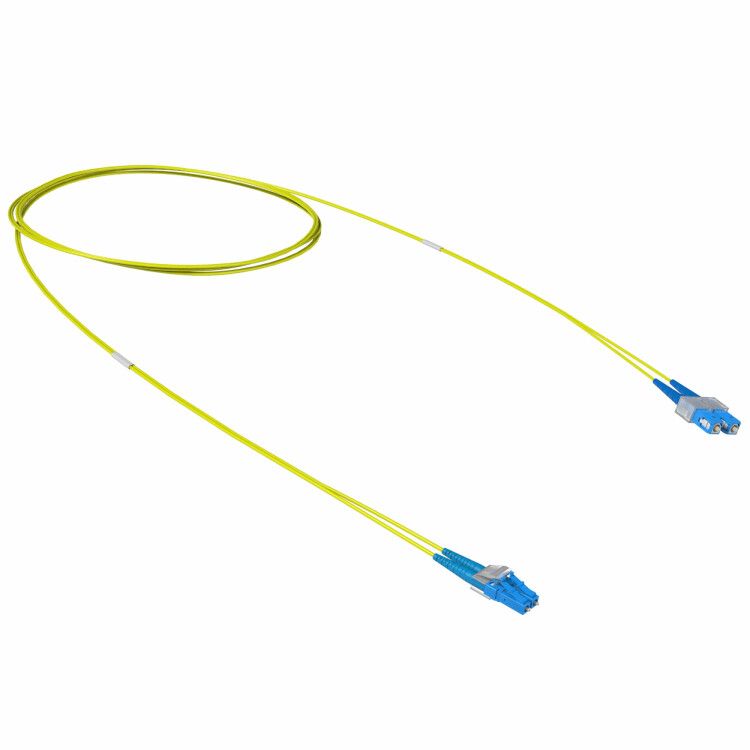

Оптический коммутационный шнур переходной Duplex LC-UPC/SC-UPC, 9/125 OS2, 7 м от DKC IT - это двухволоконный одномодовый патч-корд с переходными разъёмами SC и LC, предназначенный для надёжного соединения оборудования в оптоволоконных сетях. Кабель выполнен в жёлтом исполнении, что соответствует стандарту для одномодовых систем, и имеет длину 7 метров. Артикул rnpc9dculu7.

Назначение и область применения

Этот оптический коммутационный шнур используется для временных или постоянных соединений между оборудованием в телекоммуникационных и передающих сетях. Подходит для связи между активным оборудованием (например, маршрутизаторами, коммутаторами, ONT) и распределительными щитами с разъёмами SC. Часто применяется в центрах обработки данных, на базовых станциях мобильной связи, в IPTV-сетях и других системах, где требуется высокая точность передачи сигнала на большие расстояния.

Технические характеристики

• Тип изделия: патч-корд волоконно-оптический, дуплексный
• Количество волокон: 2 (одномодовые, тип OS2)
• Размер ядра/оболочки: 9/125 мкм
• Тип разъёмов: SC-UPC (слева) / LC-UPC (справа)
• Длина: 7 м
• Цвет оболочки: жёлтый (стандарт для одномодовых волокон)
• Тип полировки: UPС (Ultra Physical Contact) - обеспечивает минимальную потери при соединении
• Оболочка кабеля: безгалогенная, малодымная (Low Smoke Zero Halogen - LSZH)
• Поддержка APC: да (хотя сами разъёмы UPC - совместимы с APC через адаптеры, но не являются APC-версией)

Совместимость и монтаж

Шнур предназначен для подключения устройств с интерфейсами SC и LC. Разъём SC часто встречается в распределительных щитах и ODF, а LC - в современных коммутаторах и SFP-модулях. Установка осуществляется путём простой вставки разъёмов в порты - фиксация происходит защёлкой. Для правильного монтажа важно:

• Не перегибать кабель радиусом менее 30 мм - это повредит световод;
• Избегать механических нагрузок на разъёмы - они хрупкие;
• Убедиться, что на стороне SC установлен именно SC-UPC, так как APC требует другого цвета (зелёного) и несовместим без переходника.

Безопасность и стандарты

Кабель соответствует требованиям ITU-T G.652.D для одномодовых волокон. Материал оболочки - безгалогенный (LSZH), что снижает выделение токсичных газов при возгорании, делая его безопасным для установки в закрытых помещениях, серверных, метро и зданиях с повышенными нормами пожарной безопасности. Применим в соответствии с ГОСТ Р 54842-2011 и IEC 60794-1-2.

Преимущества

• Переход SC–LC позволяет использовать один шнур вместо двух - уменьшает количество адаптеров и точки отказа.
• Высокая точность полировки UPC гарантирует низкий уровень затухания (<0,3 дБ на соединение).
• Малодымная оболочка повышает безопасность при аварийных ситуациях.
• Жёлтый цвет легко отличить от многомодовых (оранжевых) кабелей - предотвращает ошибочное подключение.
• Стандартная длина 7 м - идеальна для подключений внутри стоек и между смежными этажами.

Ограничения применения

• Не предназначен для работы с многомодовым волокном (OM1/OM2/OM3/OM4) - будет значительное затухание.
• Разъёмы UPC нельзя напрямую подключать к портам APC - возможны потери до 1–2 дБ; нужен специальный переходник.
• Не рассчитан на внешнюю прокладку - отсутствует броня и UV-защита.
• Запрещено применять в средах с температурой ниже –40 C или выше +70 C - материал оболочки теряет эластичность.

Примеры использования

• Подключение SFP+ модуля в коммутаторе с LC-портом к распределительному щиту с SC-портами.
• Связь между GPON-OLT и ONU в FTTH-системах, когда оборудование использует разные типы разъёмов.
• Временные тестовые соединения в лаборатории или во время ремонта сети.
• Интеграция старого оборудования (со SC) с новым (с LC) без замены всей системы.

Практические советы

• Проверьте цвет разъёмов: белые - UPC, зелёные - APC. Этот шнур имеет белые разъёмы, значит, он UPC. Нельзя вставлять его в APC-порт без переходника.
• При использовании в плотных стойках - ориентируйте кабель так, чтобы не было перегиба вокруг острых углов.
• Для долговечности - всегда закрывайте свободные разъёмы защитными колпачками.
• Артикул rnpc9dculu7 - единственный номер для заказа запасного шнура. Сохраните его при планировании резервирования.
• Если вам нужны другие длины - серия RAM telecom предлагает аналоги от 1 до 20 м.
