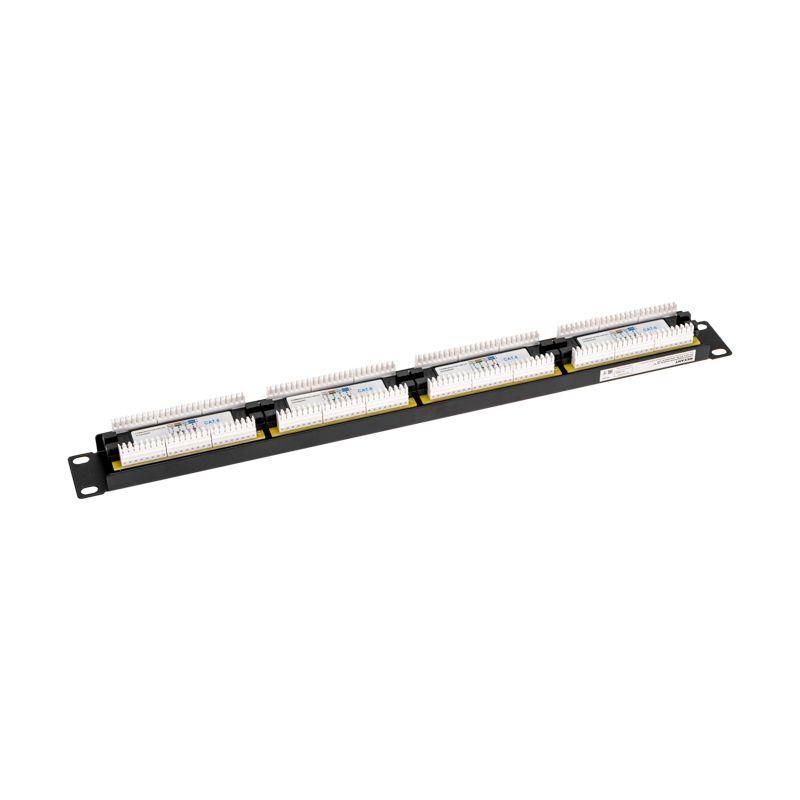

Панель коммутационная 19" PRO, 1U, 24 порта, UTP, RJ-45, CAT 6 REXANT | 02-0234 MEET

Панель коммутационная 19 дюймов 1U 24 порта UTP RJ-45 Cat.6 от Rexant (артикул 02-0234) - компактное решение для организации проводной сети в серверных шкафах. Подходит для подключения UTP-кабелей категории 6 и обеспечивает надёжный контакт на скоростях до 1 Гбит/с.

Назначение и область применения

Панель коммутационная 19 дюймов 1U 24 порта UTP RJ-45 Cat.6 служит для централизованного подключения кабелей от рабочих мест к сетевому оборудованию - свичам, маршрутизаторам, серверам. Удобна при построении структурированных кабельных систем в офисах, дата-центрах, учебных заведениях и на производствах. Позволяет легко переподключать устройства, минимизируя время простоя.

Технические характеристики

• Количество портов: 24 шт. (RJ-45)
• Категория кабеля: Cat.6 - поддерживает скорость до 1 Гбит/с и частоту до 250 МГц
• Тип кабеля: UTP (неэкранированная витая пара)
• Монтаж: в стойку 19 дюймов, занимает 1U высоты
• Передняя сторона: 24 гнезда RJ-45 с индикацией номеров портов
• Задняя сторона: 24 IDC-разъёма для обжима кабелей
• Цветовая индикация: наличие маркировки портов для упрощения идентификации
• Высота: 0 U - означает, что панель не занимает фактическую единицу высоты стойки, но требует места в 1U для установки

Совместимость и монтаж

Панель совместима со всеми стандартными стойками 19 дюймов. Для монтажа требуется свободное место в 1U. Кабели заходят сзади и обжимаются на IDC-клеммах с помощью обжимного инструмента. Передние порты позволяют подключать patch-cord’ы (патч-корды) к оборудованию. Номера портов на лицевой панели соответствуют номерам на задних контактах - это упрощает трассировку. Обжим кабелей выполняется в соответствии с TIA/EIA-568B.

Безопасность и стандарты

Панель соответствует требованиям стандарта Cat.6 для передачи данных. Применяемые материалы обеспечивают устойчивость к перегреву и механическим нагрузкам. Соответствие стандартам гарантирует стабильную работу в условиях постоянной эксплуатации. Сертификаты качества производителя доступны на сайте Rexant.

Преимущества

• Уплотнённая компоновка: 24 порта в одном слоте 1U экономят место в шкафу
• Чёткая маркировка портов снижает риск ошибок при подключении
• IDC-разъёмы позволяют быстро и надёжно закрепить кабель без пайки
• Поддержка Cat.6 обеспечивает будущую масштабируемость сети
• Стандартный форм-фактор - совместима с любыми 19” стойками и аксессуарами

Ограничения применения

• Не подходит для экранированных кабелей STP/FTP - разъёмы рассчитаны только на UTP
• Не предназначен для работы вне помещений - отсутствует защита от пыли и влаги
• Не рекомендуется использовать для передачи питания PoE+ выше 60 Вт без проверки тепловых режимов оборудования
• Работает только с кабелями с жилами 24–26 AWG; толстый кабель (>0.6 мм) может не войти в IDC-клемму

Примеры использования

• Центральный коммутационный узел в офисном здании - все кабели от рабочих мест подключаются здесь, затем идут к свичам
• Информационный шкаф на производстве - подключение датчиков, терминалов, PLC через одну панель
• Образовательный класс - организация сети для компьютеров студентов с возможностью быстрого переобжима
• Аудио-визуальные системы - подключение IP-камер, интерактивных панелей, VoIP-телефонов

Практические советы

• Перед монтажом проверьте длину кабелей - они должны доходить до задней стороны панели без натяжения
• Используйте качественный обжимной инструмент с регулировкой давления - плохой обжим вызывает потери сигнала
• Не перегружайте стойку: избыток кабелей вокруг панели затрудняет обслуживание и нарушает воздушный поток
• При прокладке кабелей соблюдайте радиус изгиба не менее 4× диаметра кабеля - это сохраняет характеристики Cat.6
• Для долгосрочной надёжности используйте патч-корды с металлическими защёлками, особенно в вибрационных средах
