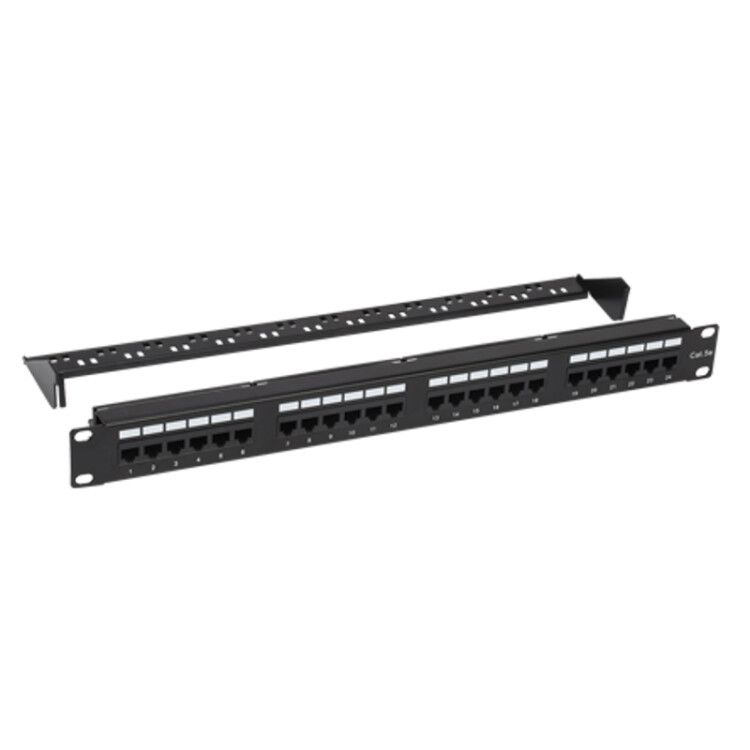

Панель коммутационная с кабельным органайзером 19", 1U, 24 порта, U/UTP, RJ-45, CAT 5e REXANT PRO | 02-0031 MEET

Панель коммутационная с кабельным органайзером 19 дюймов 1U 24 порта U/UTP RJ-45 CAT 5e от Rexant (артикул 02-0031) предназначена для организации и упорядочивания кабельной разводки в стойках 19 дюймов. Эта модель обеспечивает надёжное соединение между активным оборудованием и рабочими точками сети, особенно эффективна в малых и средних серверных помещениях.

Назначение и область применения

Панель коммутационная с кабельным органайзером 19 дюймов 1U 24 порта U/UTP RJ-45 CAT 5e применяется в структурированных кабельных системах для подключения устройств локальной сети — компьютеров, телефонов, IP-камер, точек доступа Wi-Fi. Она служит промежуточным звеном между стенными розетками и коммутаторами или маршрутизаторами. Подходит для офисов, учебных заведений, медицинских учреждений и небольших центров обработки данных.

Технические характеристики

• Количество портов: 24 шт. (RJ-45)
• Категория кабеля: Cat.5e — поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Экранирование: UTP (неэкранированная) — оптимальна для помещений с низким уровнем помех
• Форм-фактор: 1U (высота 44,45 мм), монтаж в стойку 19 дюймов
• Подключаемый кабель: одножильные провода 22–26 AWG
• Срок службы контактов: не менее 750 циклов подключения/отключения
• Усилие удержания разъёма: 50 Н (обеспечивает плотное соединение)
• Корпус: сталь толщиной 1,6 мм + ударопрочный ABS-пластик (UL-94V-0)
• IDC-модули: поликарбонат (PC, UL-94V-0)
• Контакты: фосфористая бронза с золотым напылением 1,27 мкм поверх никеля 2,54 мкм
• IDC-контакты: фосфористая бронза с оловянным покрытием 2,54 мкм
• Печатная плата: двухслойный стеклотекстолит FR-4, толщина 1,6 мм
• Органайзер: стальная рамка толщиной 1,6 мм

Совместимость и монтаж

Панель совместима со всеми стандартными стойками 19 дюймов. Монтаж выполняется с помощью стандартных крепёжных уголков, входящих в комплект. Кабели с RJ-45 разъёмами подключаются спереди — к портам. Обратная сторона имеет 24 IDC-клеммы для обжима кабелей от рабочих точек. Для обжима используются обычные обжимные клещи. Органайзер крепится к задней части панели и направляет кабели сверху вниз, предотвращая перегибы и запутывание. Пронумерованные порты и цветовые метки ускоряют идентификацию линий.

Безопасность и стандарты

Изделие соответствует требованиям безопасности UL-94V-0 по горючести пластиков. Конструкция выполнена с соблюдением норм TIA/EIA-568-B для кабельных систем Cat.5e. Компоненты рассчитаны на работу в температурном диапазоне от -10°C до +60°C. Наличие металлического корпуса снижает риск повреждения при случайных ударах.

Преимущества

• Стандартный формат 1U позволяет экономить место в стойке
• Органайзер упрощает прокладку и обслуживание кабелей
• Золотое покрытие контактов гарантирует долгую работоспособность даже при частых подключениях
• Чёткая маркировка портов снижает вероятность ошибок при подключении
• Прочные материалы обеспечивают механическую устойчивость при длительной эксплуатации

Ограничения применения

• Не подходит для установки вне закрытых шкафов — отсутствует защита от внешней среды (IP-защита не указана)
• Не рекомендуется использовать в условиях повышенной влажности, пыли или химических воздействий
• Категория Cat.5e не обеспечивает скорости выше 1 Гбит/с; для 10 Гбит/с требуется Cat.6a или выше
• UTP-тип не защищён от электромагнитных помех — не применять рядом с мощными источниками помех (например, двигателями, трансформаторами)

Примеры использования

• Обслуживание офисной сети: подключение 24 рабочих мест к коммутатору в серверной комнате
• IP-системы видеонаблюдения: сбор всех камер через одну панель перед подачей на NVR
• Телефония: организация VoIP-сети с 24 аналоговыми или IP-телефонами
• Школьные классы: централизация кабелей от компьютеров к локальному серверу

Практические советы

• Перед монтажом проверьте длину кабелей — они должны доходить до панели без натяжения
• Используйте обжимные клещи с регулировкой усилия, чтобы не повредить контакты при обжиме IDC
• Не перегибайте кабели под острым углом — радиус изгиба должен быть не меньше 4 диаметров кабеля
• Органайзер лучше крепить сразу после установки панели — так проще контролировать трассировку
• Для будущего обслуживания оставляйте запас кабеля около 30 см за панелью
• Панель Rexant 02-0031 совместима с любыми RJ-45 patch-cord’ами Cat.5e и выше — можно использовать более дорогие кабели для увеличения надёжности
