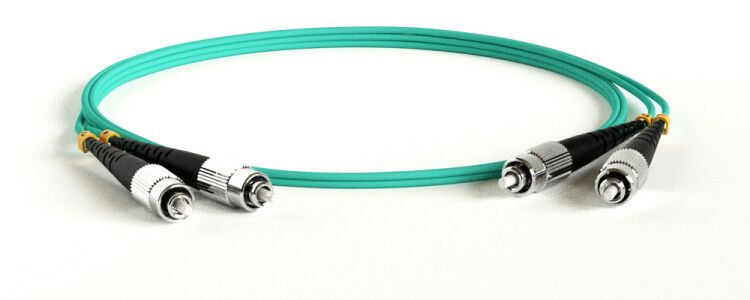

Патч-корд FC-D2-503-FC/PR-FC/PR-H-1M-LSZH-AQ волоконно-оптический (шнур) MM 50/125(OM3), FC-FC, duplex, LSZH, 1 м | 247641 Hyperline

Патч-корд волоконно-оптический шнур MM 50/125(OM3) FC-FC duplex LSZH 1 м от бренда Hyperline (артикул 247641) предназначен для быстрого соединения оптического оборудования - например, коммутаторов, серверов или трансиверов - внутри локальных сетей на коротких участках до 1 метра.

Назначение и область применения

Этот патч-корд используется для передачи данных по оптическому каналу на расстояниях до 300 метров при скорости 10 Гбит/с. Подходит для установки в центрах обработки данных, офисных сетях, системах видеонаблюдения и телекоммуникационном оборудовании, где требуется надёжная связь без помех. Благодаря двойной структуре (duplex) обеспечивает одновременную передачу и приём сигнала.

Технические характеристики

• Тип волокна: многомодовое (MM), 50/125 мкм, класс OM3 - оптимизировано для работы на длине волны 850 нм.
• Разъёмы: FC-FC - круглые металлические разъёмы с винтовым креплением, устойчивы к случайным отключениям.
• Количество волокон: 2 (дуплекс) - одно для передачи, второе для приёма.
• Длина: 1 метр - идеальна для внутренних соединений в стойках и панелях.
• Оболочка: LSZH (безгалогенная) - при возгорании не выделяет токсичных газов, безопасна для закрытых помещений.
• Цвет оболочки: бирюзовый - стандартизированный цвет для OM3-волокна, упрощает визуальное различение типов кабелей.

Совместимость и монтаж

Разъёмы FC совместимы с большинством оптических портов в серверах, маршрутизаторах и патч-панелях, использующих стандарт FC/PC или FC/APC. Для подключения необходимо аккуратно вставить разъём в гнездо и затянуть винт по часовой стрелке до упора - не перетягивать! Убедитесь, что торец разъёма чистый: грязь снижает качество связи. Кабель не рассчитан на частые изгибы радиусом менее 30 мм - соблюдайте минимальный радиус изгиба во время прокладки.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2 для оптических кабелей и нормам пожарной безопасности за счёт оболочки LSZH. Произведено в соответствии с ISO/IEC 11801 для многомодового волокна OM3. Все экземпляры проходят 100%-ную проверку: измеряются вносимые и возвратные потери, визуальный осмотр торцевых поверхностей под микроскопом.

Преимущества

• Высокая стабильность сигнала благодаря качественной полировке FC-разъёмов.
• Устойчивость к ЭМП - оптика не реагирует на электромагнитные помехи.
• Легкая и компактная конструкция - удобна для плотного расположения в стоевых модулях.
• Безопасная оболочка LSZH - допущена к использованию в помещениях с людьми, в том числе в жилых зонах и медицинских учреждениях.

Ограничения применения

• Не предназначена для наружной прокладки - отсутствует защита от UV-излучения и механических повреждений.
• Не рекомендуется использовать при температуре ниже –10 C и выше +60 C - возможна потеря прочности оболочки.
• Не подходит для длинных трасс - OM3 работает эффективно до 300 м, но этот патч-корд всего 1 м; для более длинных соединений нужен другой кабель.
• FC-разъёмы требуют точного выравнивания - не подходят для частого подключения/отключения, как LC или SC.

Примеры использования

• Подключение SFP+ трансивера к оптическому коммутатору в серверной стойке.
• Соединение двух патч-панелей в центре распределения сети.
• Передача видео с камеры IP через оптический интерфейс в контроллер.
• Связь между оборудованием в лаборатории или производственном цехе с высокими уровнями ЭМИ.

Практические советы

• Всегда используйте защитные колпачки на разъёмах, когда они не подключены - предотвращают загрязнение торца.
• Проверяйте целостность волокна перед первым запуском: сломанное волокно не видно невооружённым глазом, но вызывает потерю сигнала.
• Не перегибайте кабель вокруг острых углов - даже небольшой изгиб может увеличить потери на 1–2 дБ.
• При замене старого патч-корда - сверяйте цвет оболочки: бирюзовый = OM3, оранжевый = OM1/OM2, желтый = SMF.
