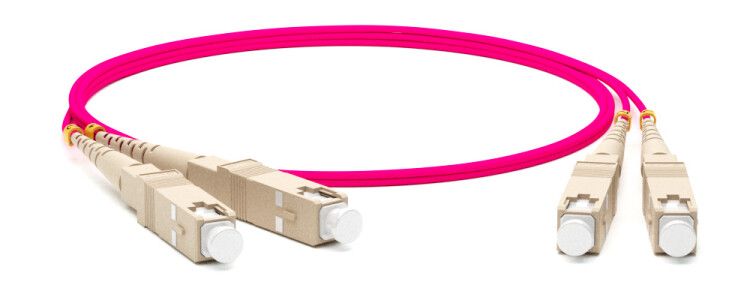

Патч-корд FC-D2-504-SC/PR-SC/PR-H-3M-LSZH-MG волоконно-оптический (шнур) MM50/125(OM4) SC-SC 2.0мм duplex 10G/40G LSZH 3м Hyperline 239469

Патч-корд Hyperline 239469 - это двухволоконный оптический шнур с разъёмами SC на обоих концах, предназначенный для передачи данных со скоростью до 40 Гбит/с в локальных сетях. Кабель выполнен по технологии OM4 с красной оболочкой LSZH, что делает его подходящим для внутренних установок в помещениях с повышенными требованиями к пожарной безопасности.

Назначение и область применения

Патч-корд Hyperline 239469 используется для временного или постоянного подключения оборудования в оптических сетях: коммутаторов, серверов, маршрутизаторов, систем хранения данных. Подходит для работы в центрах обработки данных, офисных сетях, телекоммуникационных шкафах. Благодаря стандарта OM4 обеспечивает высокую пропускную способность на расстояниях до 550 метров при 10 Гбит/с и до 150 метров при 40 Гбит/с.

Технические характеристики

• Тип волокна: многомодовое (MM), 50/125 мкм, класс OM4
• Количество волокон: 2 (duplex - два отдельных канала для передачи и приёма)
• Разъёмы: SC на обоих концах (тип “прямоугольник” с фиксацией защёлкой)
• Длина: 3 метра
• Оболочка: LSZH (Low Smoke Zero Halogen - малодымная, безгалогенная, безопасная при горении)
• Цвет оболочки: красный - стандарт для многомодового волокна OM4
• Поддерживаемые скорости: 10 Gbps, 40 Gbps

Совместимость и монтаж

Разъёмы SC совместимы с большинством современных оптических портов коммутаторов и медиаконвертеров. Для подключения достаточно вставить разъём до щелчка - он фиксируется механической защёлкой. Не требует специального инструментария. Убедитесь, что порты устройства также имеют разъёмы SC - другие типы (LC, ST, MTP) несовместимы без переходников. Обращайте внимание на направление передачи: один канал работает на отправку, второй - на приём; перепутать порядок нельзя.

Безопасность и стандарты

Оболочка LSZH соответствует нормам пожарной безопасности для помещений с людьми: при возгорании выделяет минимальное количество дыма и не содержит галогенов, которые образуют ядовитые вещества. Производитель гарантирует соответствие международным стандартам IEC 60794 и TIA-492AAAD. Все экземпляры проходят 100%-ное тестирование: проверка полировки торцов под микроскопом и замеры вносимых и возвратных потерь.

Преимущества

• Высокая скорость передачи данных - до 40 Гбит/с на одном шнуре
• Устойчивость к помехам - оптика не реагирует на электромагнитные поля
• Малая потеря сигнала благодаря качественной полировке и материалам OM4
• Легкая укладка и обслуживание - гибкий кабель с плотной оболочкой
• Безопасность при пожаре - LSZH-оболочка снижает риск распространения огня и токсичности дыма

Ограничения применения

• Не предназначен для наружной прокладки - отсутствует защита от UV-излучения и влаги
• Не рекомендован для частых изгибов радиусом менее 30 мм - возможна повреждение волокна
• Не работает с одномодовым оборудованием - OM4 рассчитана исключительно на многомодовые системы
• Не подходит для сред с агрессивными химическими веществами - оболочка LSZH не предназначена для химической защиты

Примеры использования

• Подключение сервера к верхнему коммутатору в стойке ЦОД
• Связь между SAN-накопителем и Fibre Channel-портами
• Передача видео с камер наблюдения через оптический модуль
• Интерконнект между двумя Ethernet-коммутаторами в одной комнате

Практические советы

• При монтаже не перегибайте кабель - минимальный радиус изгиба - 30 мм
• Закрывайте защитные колпачки на разъёмах, когда они не используются - пыль и грязь нарушают связь
• Проверяйте цвет оболочки: красный = OM4, жёлтый = SMF, оранжевый = OM1/OM2
• Для длинных трасс (>3 м) используйте более толстые кабели или кабельные каналы - этот шнур рассчитан на внутришкафное использование
• Не затягивайте разъёмы слишком сильно - защёлка SC легко ломается при силовом воздействии
