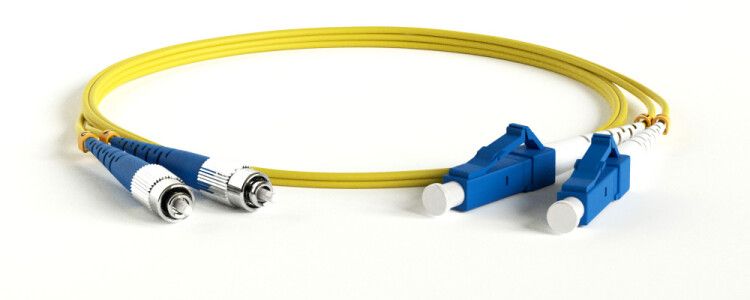

Патч-корд FC-D2-9-FC/UR-LC/UR-H-20M-LSZH-YL волоконно-оптический (шнур) SM 9/125 (OS2), FC/UPC-LC/UPC, 2.0 мм, duplex, LSZH, 20 м | 240073 Hyperline

Патч-корд волоконно-оптический шнур SM 9/125 (OS2) FC/UPC-LC/UPC duplex LSZH 20 м от бренда Hyperline (артикул 240073) предназначен для передачи данных на большие расстояния с минимальными потерями в оптических сетях. Кабель с двойным волокном и защищённой оболочкой LSZH подходит для установки в помещениях с повышенными требованиями к пожарной безопасности.

Назначение и область применения

Патч-корд используется для временного или постоянного подключения оптического оборудования: коммутаторов, маршрутизаторов, серверов, активного телекоммуникационного оборудования. Подходит для построения локальных сетей, центров обработки данных, систем видеонаблюдения и других решений на базе одноволоконной оптики. Благодаря длине 20 метров обеспечивает гибкость при прокладке трасс внутри помещений.

Технические характеристики

• Тип волокна: OS2 - однорежимное (single-mode) волокно с ядром 9 мкм и оболочкой 125 мкм, предназначено для работы на длинных дистанциях до 10–80 км.
• Количество волокон: 2 (duplex) - два отдельных волокна для передачи и приёма сигнала одновременно.
• Разъёмы: FC/UPC слева, LC/UPC справа - совместимы с большинством современных оптических портов.
• Длина: 20 м - оптимальная для внутренних соединений в серверных, офисных и промышленных условиях.
• Оболочка: LSZH (Low Smoke Zero Halogen) - безгалогенная, не выделяет токсичных газов при горении, безопасна для закрытых пространств.
• Цвет: жёлтый - стандартный цвет для однорежимных волокон, упрощает идентификацию в кабельных трассах.

Совместимость и монтаж

Патч-корд волоконно-оптический шнур SM 9/125 (OS2) FC/UPC-LC/UPC duplex LSZH 20 м совместим с оборудованием, поддерживающим стандарты Gigabit Ethernet, 10G, 40G, 100G через SFP/SFP+ модули. Разъём FC требует вращательного затягивания - фиксируется винтом, LC - защёлкой. Убедитесь, что порты на оборудовании соответствуют типу разъёмов. Монтаж выполняйте осторожно: не перегибайте кабель радиусом менее 30 мм, не тяните за разъёмы. После подключения протестируйте связь с помощью оптического тестера.

Безопасность и стандарты

Произведён в соответствии с международными нормами качества для оптических компонентов. Оболочка LSZH соответствует требованиям IEC 60754-1/2 и IEC 61034-2 - снижает риск распространения пламени и выделения едких газов при возгорании. Все соединители проходят 100%-ную проверку: визуальный осмотр торцевой поверхности под микроскопом и замеры вносимых и возвратных потерь.

Преимущества

• Высокая точность полировки разъёмов UPC - минимизирует потери сигнала и отражения.
• Использование OS2 волокна гарантирует стабильную работу на расстояниях до десятков километров.
• LSZH-оболочка делает патч-корд подходящим для установки в зонах с людьми: офисах, школах, медицинских учреждениях.
• Гибкая комбинация FC + LC - удобна для подключения к старому оборудованию (FC) и современному (LC).

Ограничения применения

• Не предназначен для наружной прокладки - отсутствует защита от UV-излучения и механических нагрузок.
• Не работает с многомодовым волокном (OM1–OM5); использование с ним вызывает значительные потери сигнала.
• Не рекомендован для частых переподключений - более 500 циклов может повредить полировку разъёмов.
• Запрещено использовать в средах с температурой ниже –20C и выше +70C - возможна потеря герметичности и хрупкость волокна.

Примеры использования

• Подключение сервера с LC-портом к оптическому коммутатору с FC-портами в центре обработки данных.
• Межэтажная связь между распределительными щитами в офисном здании с использованием существующей оптической инфраструктуры.
• Создание резервной связи между IP-камерами и NVR в системе видеонаблюдения с длиной трассы около 20 м.

Практические советы

• Перед подключением всегда снимайте защитные колпачки с разъёмов - они предохраняют от пыли и царапин.
• Проверьте целостность волокна: если видны трещины или изгибы под углом меньше 30° - не используйте кабель.
• Для обслуживания сети помечайте каждый патч-корд: например, “SRV-01 to SW-02” - так легче диагностировать проблемы.
• Храните запасные патч-корды в оригинальной упаковке, избегая скручивания и давления на разъёмы.
• Учитывайте, что FC-разъём требует больше места для вращения - убедитесь, что рядом нет препятствий.
