Патч-корд FC-D2-9-SC/AR-SC/AR-H-2M-LSZH-YL волоконно-оптический (шнур) SM 9/125 (OS2), SC/APC-SC/APC, 2.0 мм, duplex, LSZH, 2 м | 238519 Hyperline

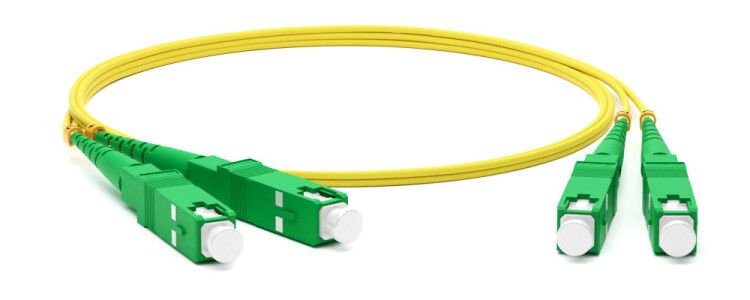

Патч-корд волоконно-оптический Hyperline 238519 - это двухволоконный оптоволоконный кабель с разъёмами SC/APC на обоих концах, предназначенный для надёжного соединения активного оборудования в оптических сетях. Кабель выполнен из одножильного режима OS2 с жёлтой LSZH-оболочкой, что делает его подходящим для внутренних установок в помещениях с повышенными требованиями к пожарной безопасности.

Назначение и область применения

Патч-корд волоконно-оптический Hyperline 238519 используется для подключения устройств в оптических телекоммуникационных системах. Применяется для связи между серверами, коммутаторами, маршрутизаторами, OLT-оборудованием и другими точками доступа в FTTx-сетях. Подходит для локальных сетей, центров обработки данных и объектов с высокими требованиями к скорости передачи данных - например, в медицинских учреждениях, банках, офисных зданиях и промышленных автоматизированных системах.

Технические характеристики

• Тип волокна: Single Mode (SM) 9/125, класс OS2 - обеспечивает передачу сигнала на большие расстояния до 20 км и более с минимальными потерями.
• Количество волокон: 2 (duplex) - позволяет одновременно передавать и принимать данные по двум отдельным волокнам.
• Разъёмы: SC/APC - с углом полировки 8°, снижают отражение света, повышают качество сигнала; совместимы с большинством современных оптических портов.
• Длина: 2 метра - оптимальная длина для внутришкафного подключения и коротких трасс между соседними устройствами.
• Оболочка: LSZH (Low Smoke Zero Halogen) - при возгорании выделяет мало дыма и не содержит галогенов, безопасна для закрытых помещений.
• Цвет: Жёлтый - стандартизированная цветовая маркировка для однорежимных (Single Mode) оптоволоконных кабелей.

Совместимость и монтаж

Патч-корд Hyperline 238519 совместим с любым оборудованием, имеющим интерфейсы SC/APC. Разъёмы SC обеспечивают прочную фиксацию при вставке, APC - защищены от отражений, поэтому не требуют специальной настройки. Монтаж выполняется без инструментов: просто вставьте разъёмы в соответствующие порты на устройствах. Убедитесь, что порты также имеют тип SC/APC - использование адаптеров с UPC-разъёмами вызывает потери сигнала. Не допускайте перегибов кабеля радиусом менее 30 мм - это может повредить волокно.

Безопасность и стандарты

Кабель соответствует требованиям LSZH - нормам пожарной безопасности для помещений с людьми. Оболочка не поддерживает горение и не выделяет токсичных газов при нагреве. Соответствует международному стандарту IEC 60794-1-2 для оптических кабелей. Волокно OS2 соответствует ITU-T G.652.D - гарантирует стабильную работу в сетях 10G, 40G, 100G Ethernet.

Преимущества

• Минимальные потери сигнала благодаря технологии APC - идеально для длинных участков и чувствительных систем.
• Устойчивость к помехам - оптика не реагирует на электромагнитные поля, подходит для промышленных сред.
• Лёгкая и компактная конструкция - удобна для плотной укладки в шкафах и кабельных каналах.
• Высокая долговечность - волокно OS2 рассчитано на десятки лет службы при правильном монтаже.

Ограничения применения

Не предназначен для наружной прокладки - отсутствует броня и UV-защита. Не используйте в условиях постоянного контакта с водой или агрессивными химикатами. Недопустимо применять с разъёмами типа SC/UPC - это вызовет увеличение отражений и снижение качества сигнала. Не рекомендуется использовать в качестве основного кабеля для протяжённых трасс - предназначен исключительно для коротких соединений (до 5 м).

Примеры использования

• Подключение сервера к оптическому коммутатору в дата-центре.
• Связь между ONU и OLT в FTTH-системе.
• Интерконнект между модулями SFP+ в стойке.
• Переподключение оборудования при масштабировании локальной сети.

Практические советы

• Перед подключением всегда проверяйте цвет разъёмов - SC/APC имеет зелёную крышку, SC/UPC - синюю. Перепутать их легко, но это нарушит работу системы.
• Не касайтесь торцов разъёмов руками - даже микроскопические частицы грязи нарушают связь. Используйте капсулы защиты и очистители для оптики.
• При укладке в кабель-каналы не затягивайте слишком сильно - давление может деформировать волокно.
• Этот патч-корд Hyperline 238519 лучше всего использовать там, где важна стабильность сигнала, а не экономия места - он не заменяет многоволоконные мультиплексоры или кабели с MPO-разъёмами.
