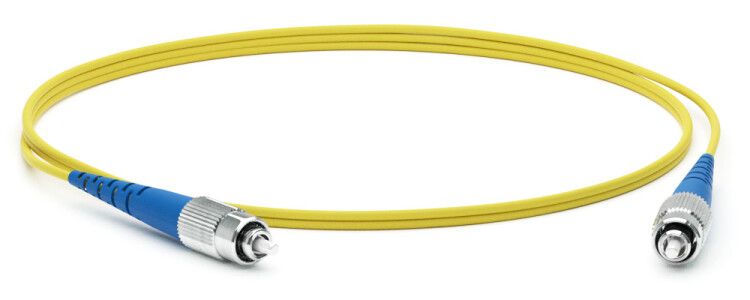

Патч-корд FC-S2-9-FC/UR-FC/UR-H-2M-LSZH-YL волоконно-оптический (шнур) SM 9/125 (OS2), FC/UPC-FC/UPC, 2.0 мм, simplex, LSZH, 2 м | 243399 Hyperline

Патч-корд волоконно-оптический SM 9/125 (OS2) FC/UPC-FC/UPC simplex LSZH 2 м от бренда Hyperline (артикул 243399) предназначен для передачи сигнала на коротких участках в оптических сетях - например, между коммутатором и оборудованием серверной или в распределительных щитах.

Назначение и область применения

Этот патч-корд используется для создания временного или постоянного соединения между оптическими устройствами: коммутаторами, маршрутизаторами, модулями SFP, медиаконвертерами. Подходит для сетей FTTH, LAN, центров обработки данных и телекоммуникационных узлов. Применяется там, где требуется надежная передача данных на расстояния до нескольких километров с минимальными потерями сигнала.

Технические характеристики

• Тип волокна: одномодовое (SM), стандарт OS2 - предназначено для работы на длинах волн 1310 нм и 1550 нм, обеспечивает низкие потери на больших расстояниях.
• Размер ядра/оболочки: 9/125 мкм - соответствует требованиям для одномодового волокна.
• Тип разъемов: FC/UPC на обоих концах - фиксируются винтом, обеспечивают точную центровку и низкий уровень возвратных потерь.
• Количество жил: simplex (одна жила) - передает сигнал в одном направлении; для двунаправленной связи нужен дуплексный кабель.
• Длина: 2 метра - оптимальна для внутренних соединений в шкафах и на панелях.
• Оболочка: LSZH (Low Smoke Zero Halogen) - при горении не выделяет токсичных газов и мало дыма, безопасна для помещений с людьми.
• Цвет оболочки: желтый - стандартизированная цветовая маркировка для одномодовых волокон.

Совместимость и монтаж

Разъемы FC/UPC совместимы с любым оборудованием, имеющим порты этого типа - чаще всего встречаются в телекоммуникационных системах, на базовых станциях, в промышленных сетях. Для подключения необходимо зафиксировать разъем поворотом корпуса по часовой стрелке до щелчка. Убедитесь, что поверхность торца разъема чистая - грязь или царапины вызывают значительные потери сигнала. Не перегибайте кабель радиусом менее 30 мм - это может повредить волокно.

Безопасность и стандарты

Кабель выполнен по нормам LSZH, что соответствует требованиям безопасности для закрытых помещений, особенно в местах с повышенной плотностью оборудования - серверные комнаты, офисы, метро, больницы. Несмотря на указание “соответствие стандартам: Безгалогенный”, конкретные стандарты (например, IEC 60754, EN 50267) в данных не указаны - производитель не предоставляет ссылки на сертификаты. Для проектов с обязательным требованием к сертификации рекомендуется запросить документацию у поставщика.

Преимущества

• Высокая точность полировки торцевой части разъемов UPC снижает возвратные потери - важный фактор для чувствительных систем.
• 100%-ное тестирование каждого экземпляра на уровне потерь гарантирует соответствие заявленным параметрам.
• LSZH-оболочка делает кабель безопаснее в случае возгорания по сравнению с обычными PVC-кабелями.
• Фирменная сборка Hyperline обеспечивает долгий срок службы даже при частых подключениях.

Ограничения применения

• Не подходит для многомодовых сетей - волокно SM 9/125 несовместимо с MM-устройствами (например, OM3/OM4).
• Имеет только один канал (simplex); для двухсторонней передачи данных необходим дуплексный патч-корд.
• Разъемы FC требуют ручной фиксации - медленнее в использовании, чем LC или SC, неудобны для быстрого обслуживания в плотных панелях.
• Не рассчитан на эксплуатацию вне помещения - отсутствует IP-защита, не предназначен для уличного монтажа.

Примеры использования

• Подключение SFP-модуля к оптическому коммутатору в серверной.
• Соединение между пассивным оптическим распределителем (PON) и терминалом пользователя.
• Межпанельные соединения в телекоммуникационных шкафах на объектах ЖКХ или транспорта.
• Замена поврежденного кабеля в существующей сети с уже установленными FC-портами.

Практические советы

• Перед установкой всегда осматривайте торец разъема через микроскоп - даже маленькая пылинка может вызвать отказ связи.
• Используйте защитные колпачки, когда разъем не подключен - предотвращает загрязнение и повреждение полировки.
• Учитывайте посадочную глубину разъема FC - он немного длиннее, чем LC, поэтому в некоторых панелях может не хватить места.
• Для новых проектов с возможностью замены оборудования лучше выбирать LC - они компактнее и удобнее. FC стоит применять только там, где оборудование уже использует этот тип разъема.
• Патч-корд Hyperline 243399 - хороший выбор для замены старых кабелей в существующих системах, но не для массового внедрения в новых сетях без необходимости.
