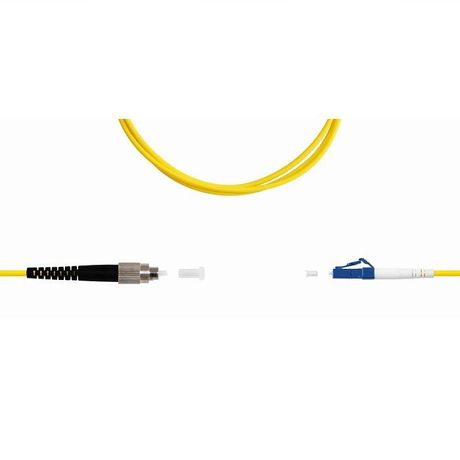

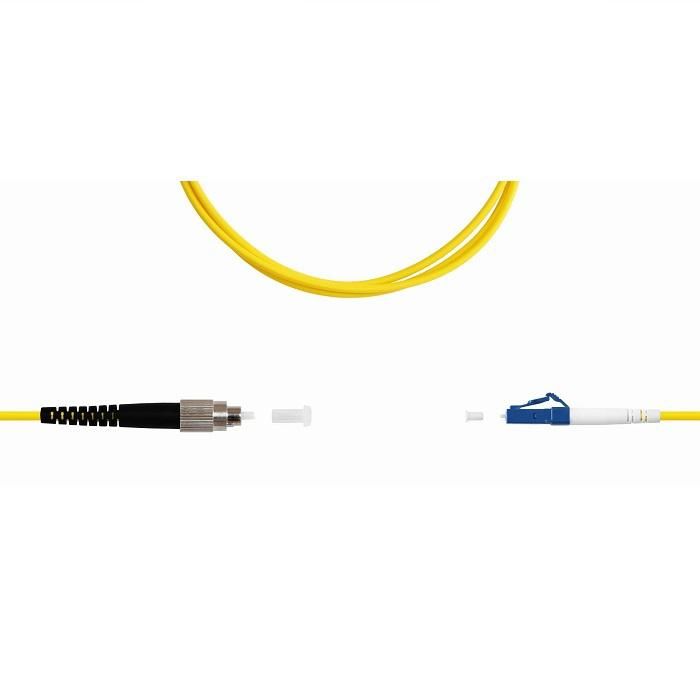

Патч-корд оптический FC/UPC-LC/UPC LSZH OS2 SM9/125 10м - 09-0543 Net.on

Оптический патч-корд SUPRLAN 09-0543 - это одноволоконный соединительный шнур длиной 10 метров с разъемами FC/UPC и LC/UPC, предназначенный для передачи сигналов в одномодовых оптоволоконных сетях. Применяется в телекоммуникационных системах, центрах обработки данных и на объектах связи, где требуется надежное и малопотерьное соединение оборудования.

Назначение и область применения

Патч-корд SUPRLAN 09-0543 используется для временного или постоянного подключения активного оборудования - таких как маршрутизаторы, коммутаторы, оптические терминалы и серверы - к оптоволоконным распределительным щитам или другим узлам сети. Подходит для установки в помещениях с высокими требованиями к безопасности: офисах, дата-центрах, производственных зонах. Благодаря одномодовому волокну OS2 обеспечивает передачу сигнала на большие расстояния без потерь качества.

Технические характеристики

• Тип волокна: одномодовое 9/125 мкм (стандарт OS2)
• Длина: 10 метров
• Тип разъемов: FC/UPC слева - LC/UPC справа
• Количество жил: 1 (симплекс)
• Тип полировки: UPC - плоская поверхность с минимальным обратным рассеиванием
• Цвет оболочки: желтый (стандарт для одномодового волокна)
• Материал оболочки: компаунд огнестойкий (соответствует нормам пожарной безопасности)
• Конструкция кабеля: 2x2 - два элемента в одной оболочке, обеспечивают механическую прочность и удобство прокладки
• Схема обжима: 1:1 - прямое соединение без перепутывания каналов
• Защитная трубка: надетая - предотвращает перегибы и повреждения в местах выхода волокна
• Рычаг блокировки: да - позволяет надежно фиксировать разъем LC в порте

Совместимость и монтаж

Разъем FC/UPC совместим с оборудованием, использующим круглые винтовые коннекторы - например, с оптическими распределительными панелями, тестовым оборудованием и старыми системами связи. Разъем LC/UPC подключается к современным коммутаторам, SFP-модулям и платформам с плотной компоновкой портов. Для монтажа достаточно вставить разъемы в соответствующие гнезда до характерного щелчка. Убедитесь, что порты оборудования поддерживают UPC-полировку - она отличается от APC (зеленый цвет), которая имеет угловую поверхность и несовместима без адаптера.

Безопасность и стандарты

Оболочка выполнена из огнестойкого компаунда, что снижает риск распространения пламени при возгорании. Соответствует требованиям к материалам для внутренней прокладки в зданиях. Наличие рычага блокировки на LC-коннекторе исключает случайное выдергивание шнура во время работы системы. Цвет желтый - стандартизирован для одномодового волокна и помогает быстро идентифицировать тип кабеля при обслуживании.

Преимущества

• Высокая точность передачи сигнала благодаря UPC-полировке и одномодовому волокну OS2
• Устойчивость к механическим нагрузкам - надетая защитная трубка и прочная оболочка продлевают срок службы
• Фиксация LC-разъема с помощью рычага - минимизирует риск потери соединения при вибрациях
• Готовый к использованию шнур без необходимости самостоятельной оконцевки
• Стандартная длина 10 м - идеально подходит для подключения между этажами, стойками или удалёнными устройствами

Ограничения применения

• Не предназначен для использования вне помещений - отсутствует защита от UV-излучения и осадков
• Не работает с многомодовым оборудованием - волокно 9/125 мкм требует точно согласованного источника света
• Не совместим с коннекторами APC (например, SC/APC или LC/APC) без переходника - UPC и APC не взаимозаменяемы
• Запрещено перегибать кабель радиусом менее 30 мм - это вызывает повышенные потери сигнала

Примеры использования

• Подключение SFP-модуля в коммутаторе к оптическому распределительному щиту
• Связь между сервером и оптическим терминалом в дата-центре
• Передача сигнала от оптического приемника к анализатору при диагностике сети
• Интеграция в существующую инфраструктуру с уже установленными FC-панелями

Практические советы

• Проверьте тип разъемов на вашем оборудовании перед покупкой - FC требует ввинчивания, LC - просто вставляется с защелкой
• Не затягивайте слишком сильно FC-разъем - это может повредить волокно внутри корпуса
• Используйте защитные колпачки при хранении и транспортировке - грязь или пыль на торце волокна вызывают значительные потери сигнала
• При прокладке шнура избегайте резких изгибов и давления - даже при наличии защитной трубки волокно чувствительно к перегибу
• Для проверки целостности соединения используйте оптический тестер - особенно важно после первого подключения
