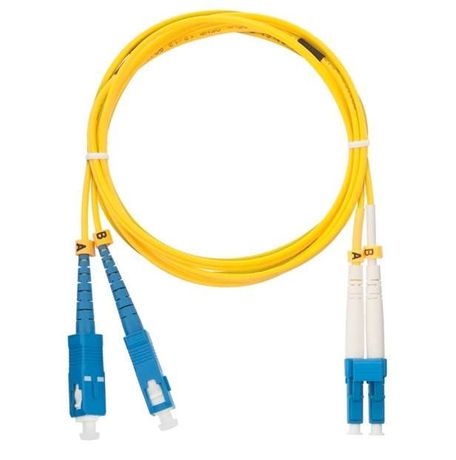

Патч-корд NMF-PC2S2C2-SCU-LCU-003 волоконно-оптический переходн. одномод. 9/125мкм стандарта OS2 SC/UPC-LC/UPC двойн. LSZH нг(В)-HFLTx 2мм желт. 3м NIKOMAX

Патч-корд волоконно-оптический одномодовый 9/125 мкм OS2 SC/UPC-LC/UPC двойной LSZH нг(В)-HFLTx 2 мм желтый 3м от бренда NIKOMAX (артикул nmf-pc2s2c2-scu-lcu-003) предназначен для передачи сигналов на большие расстояния в оптоволоконных сетях с минимальными потерями. Подходит для подключения оборудования в центрах обработки данных, телекоммуникационных узлах и системах передачи данных.

Назначение и область применения

Патч-корд используется для временного или постоянного соединения оптического оборудования: коммутаторов, маршрутизаторов, серверов, тестеров и других устройств с портами SC или LC. Применяется в сетях, требующих высокой пропускной способности и малых потерь сигнала - например, в FTTH, корпоративных центрах обработки данных, транспортных сетях и системах видеонаблюдения с длинными трассами.

Технические характеристики

• Тип волокна: одномодовое, 9/125 мкм, стандарт OS2
• Длина: 3 метра
• Коннекторы: SC/UPC на одном конце, LC/UPC на другом
• Тип корпуса: двойной (два волокна в одном шнуре)
• Оболочка: LSZH нг(В)-HFLTx, жёлтая, диаметром 2 мм
• Защита от горения: соответствует классу нг(В) - самозатухающая, не распространяет пламя
• Максимальная потеря вставки: ≤0,3 дБ (стандарт UPC)
• Работает в диапазоне длин волн: 1310 нм / 1550 нм

Совместимость и монтаж

Патч-корд совместим с любым оборудованием, имеющим порты SC или LC. Коннекторы SC/UPC и LC/UPC обеспечивают плотное и стабильное соединение за счёт точной полировки поверхности. Монтаж не требует специальных инструментов - достаточно аккуратно вставить коннектор до щелчка. Учитывайте направление передачи сигнала: в двойном патч-корде помечена полярность, чтобы избежать перепутывания TX/RX. Не допускайте перегибов радиусом менее 30 мм - это снижает надёжность передачи.

Безопасность и стандарты

• Оболочка LSZH (Low Smoke Zero Halogen): при возгорании выделяет мало дыма и не содержит галогенов - безопасна для помещений с людьми
• Класс огнестойкости: нг(В) - не поддерживает горение, соответствует требованиям ГОСТ Р 53315
• Стандарт волокна: OS2 - оптимизирован для работы на расстояниях до 20 км

Преимущества

• Одномодовое волокно обеспечивает низкие потери и большую дальность передачи - идеально для магистральных и долгих линий
• Коннекторы UPС дают меньшую отражательную способность, чем APC, что важно при использовании с некоторыми типами модулей
• Жёлтая оболочка - визуальное отличие от многомодовых кабелей, исключает путаницу при монтаже
• LSZH-оболочка позволяет использовать патч-корд в закрытых помещениях, офисах, метро, тоннелях
• Двойная сборка позволяет одновременно передавать два канала (например, TX и RX) одним шнуром

Ограничения применения

• Не подходит для многомодовых сетей (например, с волокном 50/125 или 62,5/125) - несовместимость по режиму передачи
• Не рекомендуется для частых изгибов, растяжений или установки в условиях механического воздействия - оболочка 2 мм имеет ограниченную прочность
• SC/UPC-LC/UPC - не подходит для систем, где требуется APC-полировка (например, RFoG или PON с высокими требованиями к отражению)
• Не предназначен для внешней прокладки - отсутствует броня и UV-защита

Примеры использования

• Подключение SFP+ модуля на коммутаторе Cisco с портом LC к SFP модулю на сервере с портом SC
• Соединение оптического терминала OLT с распределительным пунктом через patch panel
• Использование в качестве временной линии для диагностики сети с помощью оптического тестера
• Переключение каналов в центральной стойке при обслуживании оборудования

Практические советы

• Перед подключением всегда проверяйте чистоту коннекторов - грязь вызывает значительные потери сигнала
• Не затягивайте фиксирующие элементы слишком сильно - это повредит внутреннюю структуру волокна
• При замене патч-кордов используйте тот же тип (OS2, UPC) - смешивание с MMF или APC может нарушить работу системы
• Для длительных трасс (>1 км) этот патч-корд - хороший выбор; для коротких (<10 м) внутри одного шкафа рассмотрите более компактный вариант
• Храните в оригинальной упаковке, избегайте контакта с маслами, растворителями и прямыми солнечными лучами
