Патч-корд оптический переходной (SM), 9/125 (OS2), SC/APC-FC/UPC, (Duplex), PVC, 5м | 50-2857-1 REXANT MEET

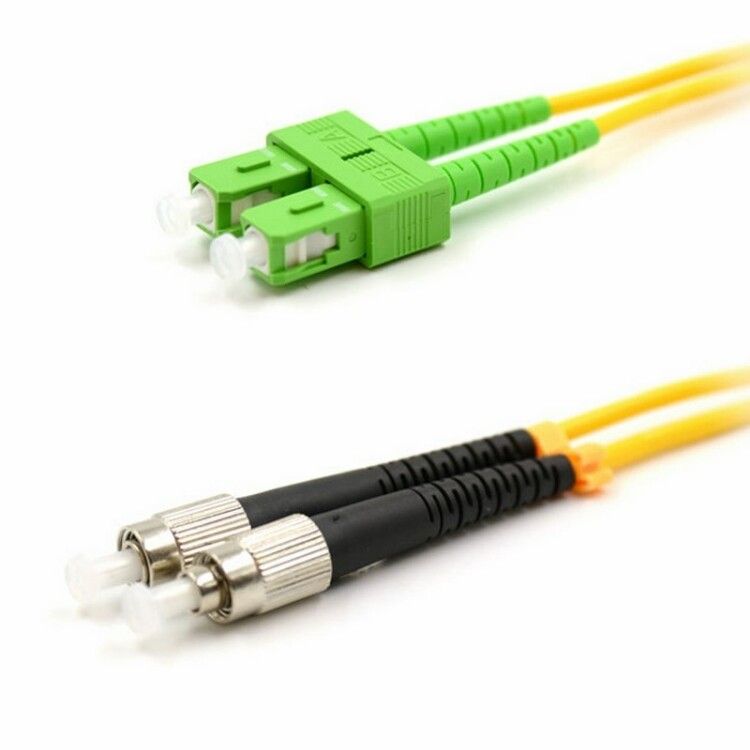

Оптический патч-корд Rexant 50-2857-1 - это переходной кабель с одномодовым волокном OS2 (9/125 мкм) и разъёмами SC/APC на одном конце и FC/UPC на другом, предназначенный для надёжного соединения оборудования в оптоволоконных сетях. Кабель длиной 5 метров выполнен в дуплексной сборке с ПВХ-оболочкой жёлтого цвета, что обеспечивает совместимость с большинством телекоммуникационных систем.

Назначение и область применения

Патч-корд Rexant 50-2857-1 используется для соединения активного оборудования в оптических распределительных пунктах: например, между оптическими кроссами, терминалами,OLT-устройствами, SFP-модулями и другими узлами сети. Подходит для построения высокоскоростных телекоммуникационных, FTTH и корпоративных сетей, где требуется минимальное затухание сигнала. Переходной тип разъёмов позволяет адаптировать оборудование с разными интерфейсами без использования дополнительных переходников.

Технические характеристики

• Тип волокна: одномодовое (OS2, 9/125 мкм)
• Количество волокон: 2 (дуплекс)
• Разъёмы: SC/APC (слева) - FC/UPC (справа)
• Длина кабеля: 5 м
• Оболочка: ПВХ, жёлтый цвет
• Индекс пожарной безопасности: П1б.8.1.2.1
• Наружный диаметр: данные не указаны - не влияют на монтаж в стандартных трассах

Совместимость и монтаж

Патч-корд Rexant 50-2857-1 совместим с любым оборудованием, оснащённым портами SC/APC или FC/UPC. Разъёмы SC/APC имеют зелёную крышку - они используются там, где важна минимизация отражений (например, в PON-сетях). FC/UPC - чаще встречается в центральных офисах и на линиях связи. Учитывайте, что APC требует точного углового соединения - не перепутайте с UPC, даже если разъёмы физически подходят.

При монтаже не допускайте резких изгибов: радиус изгиба должен быть не менее 30 мм. Недопустимо перегибать кабель под углом более 45° - это повредит стеклянные волокна внутри. Не тяните за разъёмы - всегда беритесь за корпус. Оболочка ПВХ достаточно эластична, но чувствительна к механическому воздействию.

Безопасность и стандарты

Патч-корд Rexant 50-2857-1 соответствует классу пожарной безопасности П1б.8.1.2.1 - материал оболочки не поддерживает горение, не выделяет токсичных газов и мало дымит при нагреве. Это делает его безопасным для установки в закрытых помещениях, серверных, этажных щитах и других местах с повышенными требованиями к пожарной безопасности.

Преимущества

• Переходной тип разъёмов (SC/APC–FC/UPC) исключает необходимость в дополнительных адаптерах
• Одномодовое волокно OS2 обеспечивает передачу данных на большие расстояния до 10+ км без потерь
• Жёлтый цвет оболочки - стандартизированная маркировка одномодового кабеля, упрощает визуальное различение в сложных трассах
• Дуплексная сборка позволяет передавать сигнал в обоих направлениях одновременно - идеально для двунаправленной связи

Ограничения применения

• Не применяйте в условиях постоянного изгиба, вибраций или механического давления - волокно хрупко
• Запрещено использовать с многомодовым оборудованием - несовместимость по диаметру ядра (9 мкм vs 50/62.5 мкм)
• Не используйте в открытой среде без защиты - ПВХ не рассчитан на UV-излучение и экстремальные температуры
• APC-разъёмы нельзя подключать к UPC-портам без переходника - возможны значительные потери мощности

Примеры использования

• Подключение OLT-устройства в GPON-узле к оптическому кроссу с FC/UPC входом
• Соединение маршрутизатора с SC/APC выходом и оптическим модулем с FC/UPC
• Линии связи между распределительными шкафами в многоэтажных зданиях
• Фиксированные соединения в центральном офисе оператора связи

Практические советы

• Перед подключением проверьте полярность - в дуплексных кабелях важно соблюсти правильное соответствие TX/RX
• Чистите разъёмы перед каждым подключением специальной салфеткой или очистителем - грязь вызывает потери сигнала
• Убедитесь, что на вашем оборудовании действительно установлены именно SC/APC и FC/UPC - внешний вид разъёмов схож, но полировка разная
• Для временных тестов можно использовать этот патч-корд, но для постоянной эксплуатации лучше выбирать кабели с LSZH-оболочкой - хотя здесь ПВХ допустим в помещении
• При прокладке в каналах не перегружайте трассу - избыток кабелей увеличивает риск повреждения волокон при обслуживании
