Патч-корд оптический переходной (SM), 9/125 (OS2), SC/APC-SC/UPC, (Simplex), LSZH, 10м | 50-2062 REXANT MEET

Патч-корд оптический переходной SM 9/125 OS2 SC/APC-SC/UPC Simplex LSZH 10м - это одноволоконный кабель для соединения оптического оборудования в телекоммуникационных системах. Бренд Rexant и артикул 50-2062 указывают на серийное производство, подходящее для стационарных сетей с высокими требованиями к надежности и пожаробезопасности.

Назначение и область применения

Патч-корд оптический переходной SM 9/125 OS2 SC/APC-SC/UPC Simplex LSZH 10м используется для подключения активного оборудования - например, оптических терминалов, свичей, модулей GPON - между распределительными узлами: оптическими кроссами, шкафами DDF, стенными панелями. Применяется в FTTH-сетях, корпоративных ЦОД, телеком-инфраструктуре. Подходит там, где требуется передача сигнала на большие расстояния с минимальными потерями.

Технические характеристики

• Тип волокна: одномодовое (SM), 9/125 мкм, класс OS2 - обеспечивает передачу на расстояние до 20 км и выше.
• Количество волокон: 1 (Simplex) - один канал передачи, один разъем с каждой стороны.
• Тип разъемов: SC/APC слева, SC/UPC справа - переходной вариант для совмещения устройств с разным типом полировки.
• Полировка: APC (Angled Physical Contact) - угол 8° снижает отражение света; UPC - улучшенная плоская полировка. Комбинация позволяет подключить оборудование с разными стандартами.
• Длина: 10 метров - оптимальна для внутренней маршрутизации в шкафах и на стойках.
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов и мало дымит при нагреве.
• Индекс пожарной безопасности: П1б.8.1.2.1 - соответствует нормам для помещений с повышенными требованиями к пожарной безопасности (офисы, метро, жилые здания).
• Цвет: желтый - стандартизированный цвет для одномодового волокна, легко различим в кабельных трассах.

Совместимость и монтаж

Разъемы SC обеспечивают надежное защелкивающееся соединение, совместимы с большинством современных оптических платформ. Адаптеры должны иметь точно такую же комбинацию: SC/APC на одну сторону, SC/UPC - на другую. Нельзя использовать этот патч-корд для подключения двух устройств с APC-разъемами - будет потеря сигнала из-за несовпадения углов полировки. Монтаж выполняется без усилия: вставьте разъем до щелчка, не перегибайте кабель. Кабель не предназначен для частых переподключений - износ контактов возможен после 50+ циклов.

Безопасность и стандарты

Оболочка LSZH соответствует требованиям IEC 60754 и IEC 61034 - материал не содержит галогенов, не поддерживает горение, не образует едких паров. Индекс П1б.8.1.2.1 подтверждает соответствие российским нормам пожарной безопасности для закрытых помещений. Соответствует GOST R 55000-2012 для оптических кабелей связи.

Преимущества

• Переходной тип разъемов (APC–UPC) решает проблему несоответствия оборудования без необходимости установки дополнительных адаптеров.
• LSZH-оболочка повышает безопасность в помещениях с людьми - особенно важно в лифтах, метро, школах, больницах.
• Одномодовое волокно OS2 гарантирует низкие потери сигнала и стабильность на длинных участках.
• Желтый цвет упрощает идентификацию в кабельных трассах среди многомодовых (оранжевых) кабелей.

Ограничения применения

• Не предназначено для внешних условий - отсутствует броня и UV-защита, не подходит для уличной прокладки.
• Запрещено сгибать кабель радиусом менее 30 мм - риск повреждения волокна и потерь сигнала.
• Не следует применять в средах с постоянными механическими нагрузками (например, в движущихся механизмах).
• Не работает с многомодовым оборудованием - волокно 9/125 не совместимо с MM-стандартами (50/125, 62.5/125).

Примеры использования

• Подключение OLT-устройства к оптическому кроссу в домовой распределительной камере.
• Соединение SFP-модуля в сервере с patch panel в телеком-шкафу.
• Аварийное подключение в ЦОД при замене порта с UPС на APC-порт.
• Установка в офисных сетях с требованием к пожарной безопасности (например, в банках, госучреждениях).

Практические советы

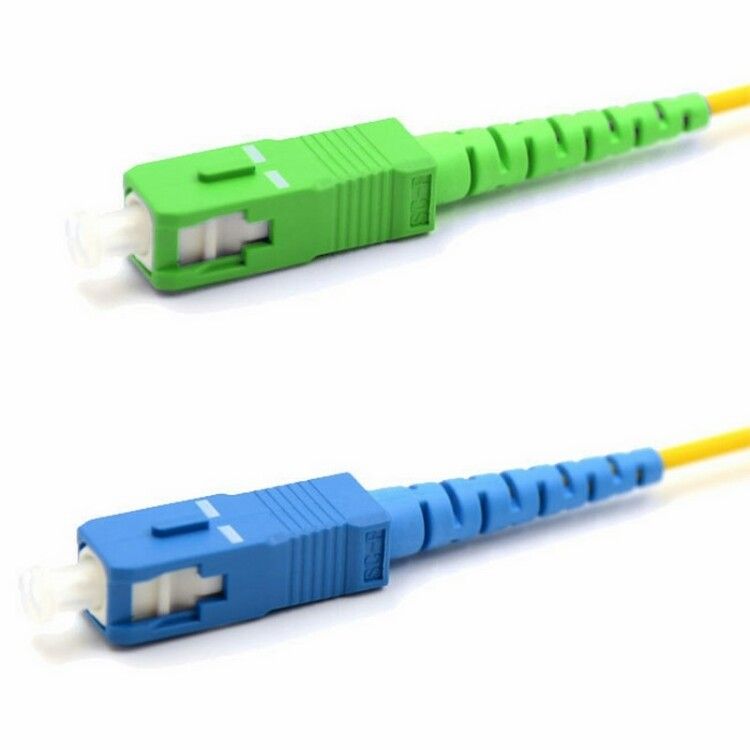

• Проверяйте полярность разъемов перед подключением - APC имеет характерный зеленый колпачок, UPC - синий или черный.
• Никогда не используйте патч-корд с поврежденными разъемами - даже микротрещины вызывают значительные потери сигнала.
• При прокладке в каналах соблюдайте допустимый радиус изгиба - минимум 30 мм, лучше 50 мм.
• Этот патч-корд (Rexant 50-2062) не заменяет фибер-оптический кабель для основной трассы - он лишь для “последнего метра” подключения.
• Храните в оригинальной упаковке - избежите запутывания и случайного перегиба.
