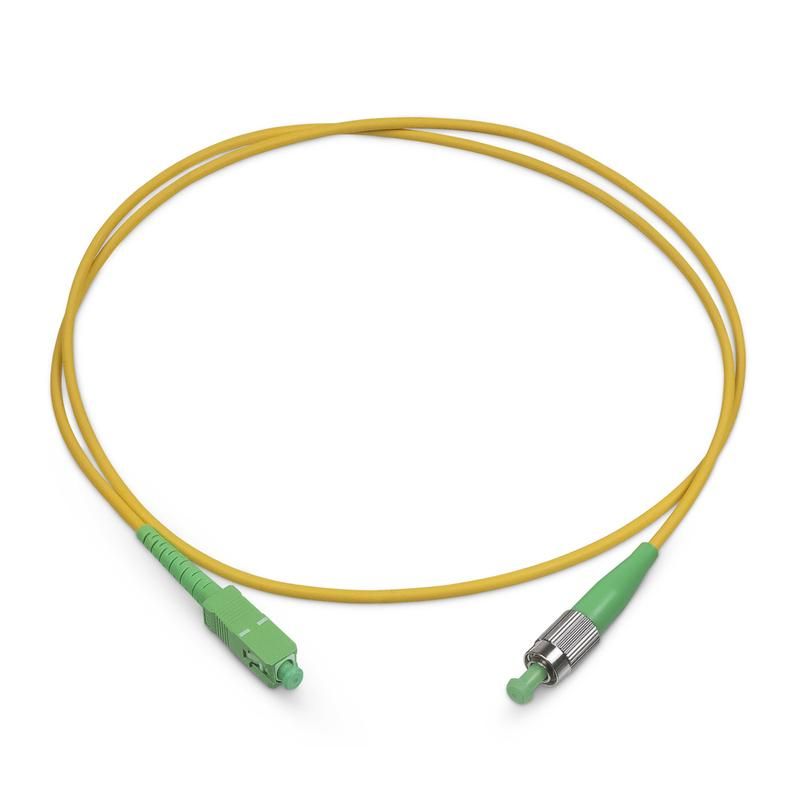

Шнур оптический FOP(s)-9-FC/APC-SC/APC-1m simplex FC/APC-SC/APC 9/125 sm 1м LSZH Cabeus 8231c

Шнур оптический simplex FC/APC-SC/APC 9/125 sm 1м LSZH от Cabeus - это одноволоконный патч-корд с угловым терминированием APC для высокоточного соединения в оптических сетях. Подходит для передачи сигналов на большие расстояния с минимальными потерями, особенно в телекоммуникациях и FTTH.

Назначение и область применения

Шнур оптический simplex FC/APC-SC/APC 9/125 sm 1м LSZH используется для подключения активного оборудования - оптических трансиверов,OLT, ONT, маршрутизаторов и коммутаторов. Применяется в распределительных шкафах, оптических кроссах, центральных офисах и точках доступа. Угловое терминирование APC снижает отражения сигнала, что важно для систем PON, GPON и других, где требуется высокая точность передачи.

Технические характеристики

• Тип волокна: OS2 (single mode, 9/125 мкм) - предназначено для длинных дистанций до 10–40 км
• Количество волокон: 1 (simplex) - один канал передачи в одном направлении
• Разъёмы: FC/APC (на одном конце) и SC/APC (на другом) - оба с угловым полированием для минимизации отражений
• Длина: 1 метр - оптимальна для внутренней коммутации в шкафах
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при нагреве, безопасна для закрытых помещений
• Цвет: жёлтый - стандартная цветовая маркировка для single-mode волокон
• Буферное покрытие: 3 мм - защищает волокно от механических повреждений

Совместимость и монтаж

Шнур оптический simplex FC/APC-SC/APC 9/125 sm 1м LSZH совместим с любым оборудованием, поддерживающим FC и SC интерфейсы с угловым терминированием. Коннекторы FC/APC имеют винтовую фиксацию - затягиваются рукой до щелчка. SC/APC - push-pull, легко вставляется и извлекается. Монтаж требует осторожности: не перегибайте кабель радиусом менее 30 мм. Не используйте силу при подключении - это может повредить хрупкое волокно внутри.

Безопасность и стандарты

Изделие соответствует требованиям к материалам LSZH - не содержит галогенов, не выделяет едких паров при возгорании. Это делает его подходящим для установки в помещениях с людьми, в том числе в зданиях с повышенными требованиями к пожарной безопасности. Производитель Cabeus проводит тестирование каждого патч-корда на потери и отражения в заводских условиях.

Преимущества

• Угловое терминирование APC снижает уровень обратных отражений до –60 дБ и выше - критично для аналоговых и DWDM-систем
• LSZH-оболочка обеспечивает экологическую и пожарную безопасность
• Маркировка полярности позволяет точно определить направление прохождения сигнала - исключает ошибки при подключении
• Индивидуальная упаковка сохраняет целостность коннекторов до момента монтажа

Ограничения применения

Шнур оптический simplex FC/APC-SC/APC 9/125 sm 1м LSZH нельзя использовать в многомодовых сетях - волокно 9/125 несовместимо с MM-оборудованием. Также не рекомендуется применять в средах с постоянным изгибом, вибрацией или воздействием агрессивных химических веществ - оболочка LSZH устойчива, но не предназначена для промышленных условий без защиты. Не допускается использование с коннекторами UPC - они не совместимы с APC по типу полировки.

Примеры использования

• Подключение OLT в центральном офисе к оптическому кроссу через FC/APC
• Соединение ONT в квартире с распределительной коробкой через SC/APC
• Переподключение линии в телекоммуникационном шкафу при замене модулей
• Лабораторные испытания оптических платформ с требованием к низким отражениям

Практические советы

• Перед подключением всегда проверяйте цвет коннекторов - APC всегда имеет зелёную втулку, UPC - синюю
• Не трогайте торец волокна руками - даже микроскопические частицы вызывают потери
• При использовании в шкафах с плотной укладкой - используйте кабельные органайзеры, чтобы избежать перегиба
• Проверьте соответствие типа терминирования (APC) на обоих концах оборудования - смешивание с UPC приведёт к увеличению потерь
• Храните в оригинальной упаковке до монтажа - защитные колпачки предотвращают загрязнение оптических поверхностей
