Патч-корд оптический переходной (SM), 9/125 (OS2), SC/APC-SC/UPC, (Simplex), LSZH, 3м | 50-2052 REXANT MEET

Патч-корд оптический переходной SM 9/125 OS2 SC/APC-SC/UPC Simplex LSZH 3м - это одноволоконный кабель для соединения оптического оборудования в телекоммуникационных системах. Бренд Rexant и артикул 50-2052 указывают на серийный продукт, предназначенный для точечных подключений между устройствами с разными типами полировок разъёмов.

Назначение и область применения

Патч-корд оптический переходной SM 9/125 OS2 SC/APC-SC/UPC Simplex LSZH 3м используется для коммутации активного оборудования в оптических сетях: например, междуOLT-устройством и SFP-модулем, или между оптическими кроссами и patch panels. Применяется в телекоммуникациях, ЦОД, IPTV, FTTH и других системах, где требуется передача сигнала на большие расстояния с минимальными потерями. Подходит для установки в шкафах, стойках и распределительных узлах.

Технические характеристики

• Тип волокна: одномодовое (SM), 9/125 мкм, класс OS2 - обеспечивает передачу сигнала на расстояние до 20 км и выше.
• Количество волокон: 1 (Simplex) - один канал передачи, один разъём с каждой стороны.
• Длина: 3 метра - оптимальна для внутренних соединений в пределах одного шкафа или смежных стоек.
• Разъёмы: SC/APC слева, SC/UPC справа - переходной вариант для подключения устройств с разным типом полировки.
• Полировка: APC (Angled Physical Contact) - угол 8° снижает отражение света; UPC (Ultra Physical Contact) - плоская полировка с низким уровнем потерь.
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов и мало дымит при нагреве.
• Индекс пожарной безопасности: П1б.8.1.2.1 - соответствует требованиям для помещений с повышенными нормами пожарной безопасности.
• Цвет: жёлтый - стандартизированная цветовая маркировка для одномодового волокна.

Совместимость и монтаж

Патч-корд оптический переходной SM 9/125 OS2 SC/APC-SC/UPC Simplex LSZH 3м совместим с любым оборудованием, имеющим SC-разъёмы. Адаптеры должны точно соответствовать типу полировки: APC нельзя подключать к UPС без специального переходника - это вызывает увеличение потерь сигнала. Монтаж выполняется вручную: осторожно вставьте разъёмы в порты до щелчка, не перегибайте кабель. Убедитесь, что фланцы разъёмов плотно прилегают - грязь или повреждённые торцы снижают качество связи.

Безопасность и стандарты

Оболочка LSZH соответствует требованиям IEC 60754-1/2 и IEC 61034-2: материал не содержит галогенов, не поддерживает горение и не образует едких паров при возгорании. Индекс пожарной безопасности П1б.8.1.2.1 позволяет использовать патч-корд в закрытых помещениях с людьми, в том числе в офисах, медицинских учреждениях и метро. Соответствие стандарту OS2 гарантирует работу в диапазоне длин волн 1310–1550 нм.

Преимущества

• Переходной тип разъёмов (APC→UPC) исключает необходимость в дополнительных адаптерах при подключении устройств с разными стандартами.
• LSZH-оболочка безопасна для замкнутых пространств - особенно важно в зонах с ограниченной вентиляцией.
• Одномодовое волокно OS2 обеспечивает высокую пропускную способность и дальность передачи - идеально для современных сетей.
• Стандартная длина 3 м минимизирует лишнюю длину кабеля, снижая риск запутывания и механических повреждений.

Ограничения применения

• Не допускается изгиб кабеля менее чем на 45 градусов - это может повредить стеклянное волокно внутри и вызвать потери сигнала.
• Запрещено применять в условиях постоянного давления, растяжения или частого перемещения - патч-корд предназначен для стационарной установки.
• Не подходит для многомодовых систем (например, MM 50/125) - несовместимость типов волокна приведёт к значительным потерям мощности.
• АPC-разъёмы чувствительны к загрязнению - требуют регулярной проверки и очистки с помощью специальных инструментов.

Примеры использования

• Подключение OLT-устройства к SFP-модулю в GPON-сети.
• Соединение оптического кросса с маршрутизатором, использующим SC/UPC-порт.
• Установка в серверной комнате между патч-панелью и оптическим трансивером.
• Фиксация временной линии связи в строящемся объекте с последующей заменой на постоянную.

Практические советы

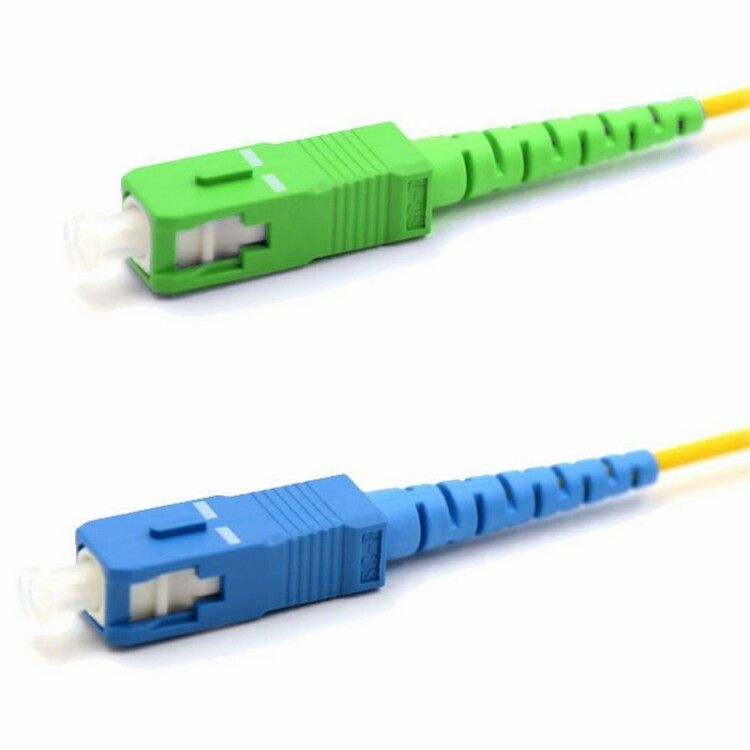

• Проверяйте цвет разъёмов: APC имеет зелёный корпус, UPC - синий или чёрный. Это помогает избежать ошибок при подключении.
• Используйте капсулы защиты на разъёмах при хранении и транспортировке - даже микроскопическая пыль снижает эффективность.
• Не затягивайте разъёмы слишком сильно - это может деформировать корпус и повредить внутренний механизм.
• Для тестирования качества соединения используйте OTDR или лазерный источник с детектором - особенно после первого включения.
• Если вам нужен двойной канал - выбирайте Duplex-версию, а не два Simplex-патча, чтобы избежать путаницы и уменьшить количество кабелей.
