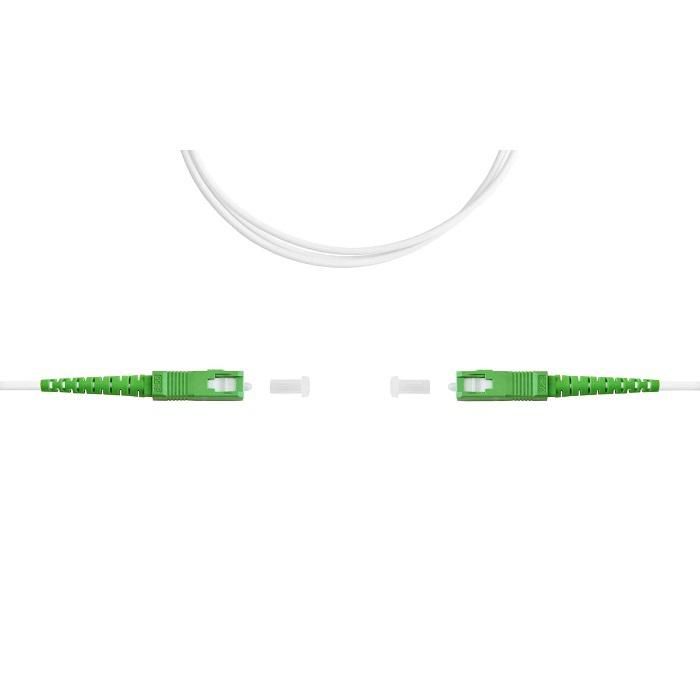

Патч-корд SC/APC-SC/APC от SUPRLAN, артикул 09-05079 - это одноволоконный оптический шнур длиной 30 метров с зелёными коннекторами типа APC, предназначенный для соединения оборудования в сетях с высокими требованиями к качеству сигнала, например, в системах кабельного телевидения.

Назначение и область применения

Патч-корд SC/APC-SC/APC используется для передачи светового сигнала между активным оборудованием - оптическими терминалами,OLT/ONU, усилителями, распределительными щитами. Применяется там, где важна минимальная потеря сигнала и отражений: в сетях FTTH, кабельного ТВ, телекоммуникационных центрах, на базовых станциях мобильной связи. Каждый конец шнура оснащён одним и тем же типом коннектора - SC/APC, что делает его идеальным для точек соединения с аналогичными портами.

Технические характеристики

• Тип коннекторов: SC/APC на обоих концах (симметричный simplex)
• Длина: 30 метров
• Диаметр кабеля: 3 мм
• Материал оболочки: LSZH (низкое выделение дыма и газов при горении)
• Тип волокна: G.657.A1 - совместим с G.652.D, устойчив к изгибам
• Цвет корпуса коннекторов: зелёный (стандарт для APC-полировки)
• Угол полировки: 8° (APC - ангилярный физический контакт)

Совместимость и монтаж

Коннекторы SC/APC совместимы с любыми портами, поддерживающими этот тип разъёма. Для подключения необходимо вставить коннектор до щелчка - он фиксируется защёлкой. Отключается легким нажатием на рычаг. Учитывайте, что APC-коннекторы нельзя подключать к обычным UPC-портам - это вызывает повышение потерь и возможную деформацию контакта. Монтаж допускается в шкафах, каналах, на стендах, но избегайте резких перегибов - даже при G.657.A1 радиус изгиба не должен быть менее 10 мм.

Безопасность и стандарты

Оболочка выполнена из материала LSZH - она не поддерживает горение и минимизирует выделение токсичных веществ при возгорании, что соответствует нормам безопасности для помещений с повышенными требованиями к пожарной безопасности (офисы, жилые дома, подземные коммуникации). Конструкция соответствует рекомендациям ITU-T G.657.A1 для волокон с улучшенной устойчивостью к изгибам.

Преимущества

• APC-полировка снижает отражение сигнала до –65 дБ - в 10 раз лучше, чем у UPC
• G.657.A1 позволяет прокладывать кабель в ограниченных пространствах без потери качества
• LSZH-оболочка безопасна для закрытых и людных помещений
• Зелёный цвет корпуса исключает случайное подключение к некорректному порту
• Жесткая 3-мм оболочка защищает волокно от механических воздействий при монтаже

Ограничения применения

• Не применяется в системах с UPC-коннекторами - несовместимость по типу полировки
• Не предназначен для внешней прокладки - отсутствует броня и UV-защита
• Не рассчитан на частые переподключения - многократные вставки могут износить защёлку
• Работает только в одном направлении (simplex); для двунаправленной передачи нужен duplex-патч-корд

Примеры использования

• Подключение OLT в центральном офисе к распределительному пункту в подвале
• Соединение усилителей RF-сигнала в сети кабельного ТВ
• Интерконнект между оптическими модулями в серверной комнате
• Финальное подключение ONT к оптическому терминалу в квартире

Практические советы

• Перед установкой проверьте цвет коннектора - зелёный значит APC, белый или синий - UPC; смешивать нельзя
• При прокладке не перегибайте кабель острым углом - используйте плавные радиусы
• Храните и перевозите патч-корд в оригинальной катушке - избежите переломов волокна
• Чистите коннекторы специальной насадкой перед каждым подключением - грязь увеличивает потери
• Для длинных трасс (более 20 м) убедитесь, что мощность передатчика достаточна - 30 м G.657.A1 дают малую потерю, но суммарные потери в сети должны быть в пределах бюджета системы
