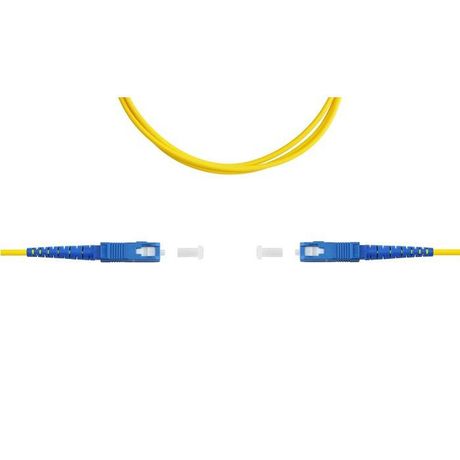

Патч-корд ВО SM(G.652.D), SC/UPC-SC/UPC, 3.0мм, simplex, LSZH, 1м | 09-05072 SUPRLAN Net.on

Патч-корд волоконно-оптический SM(G.652.D) SC/UPC-SC/UPC 3.0мм simplex LSZH 1м от бренда SUPRLAN (артикул 09-05072) предназначен для передачи светового сигнала между оборудованием в оптоволоконных сетях. Кабель выполнен из одномодового волокна G.652.D, что обеспечивает стабильную работу на расстояниях до нескольких километров.

Назначение и область применения

Патч-корд волоконно-оптический SM(G.652.D) SC/UPC-SC/UPC 3.0мм simplex LSZH 1м используется для временного или постоянного соединения активного оборудования - например, маршрутизаторов, коммутаторов, трансиверов, серверов и оптических терминалов. Применяется в локальных сетях, центрах обработки данных, системах связи операторов, телекоммуникационных узлах и промышленных автоматизированных системах. Подходит для сред, где важна надежность и минимальные потери сигнала.

Технические характеристики

• Тип волокна: одномодовое (SM), стандарт G.652.D - оптимально для длинных дистанций и высоких скоростей передачи данных
• Тип коннекторов: SC/UPC на обоих концах - защелкивающийся прямоугольный разъем с улучшенной полированной поверхностью для снижения отражений
• Конфигурация: simplex - одно волокно, одна линия передачи (для односторонней или двунаправленной передачи через два кабеля)
• Длина: 1 метр - идеальна для компактных соединений внутри стоек, щитов или между соседними устройствами
• Оболочка: LSZH (Low Smoke Zero Halogen) - малодымная, бесгалогенная изоляция, безопасна для помещений с людьми и закрытыми системами вентиляции
• Диаметр кабеля: 3.0 мм - компактный профиль, удобен для трассировки в плотных жгутах

Совместимость и монтаж

Патч-корд совместим с любым оборудованием, имеющим порты SC/UPC. Коннекторы SC/UPC фиксируются путём вставки и поворота на 90° - зажимается защелка. Убедитесь, что гнездо на оборудовании также имеет стандарт SC. Не используйте силу при подключении - при неправильной установке можно повредить оптический торец. Перед подключением проверьте чистоту коннекторов - грязь вызывает значительные потери сигнала. Для монтажа в шкафах рекомендуется использовать кабельные органайзеры, чтобы избежать перегибов радиусом менее 30 мм.

Безопасность и стандарты

Изоляция LSZH соответствует требованиям безопасности для внутренних помещений, особенно там, где есть риск задымления (например, в серверных, офисах, метро, больницах). Материал не выделяет токсичные газы при нагреве или возгорании. Производится в соответствии с международными стандартами IEC 60794 и TIA-568 для оптических кабелей.

Преимущества

• Минимальные потери на отражение благодаря UPC-полировке - до -50 dB, что важно для высокоскоростных каналов
• Устойчивость к внешним воздействиям: волокно G.652.D работает стабильно даже при температурных колебаниях и механическом напряжении
• LSZH-оболочка снижает риск распространения пламени и уменьшает количество дыма - требование многих нормативов для объектов с повышенной пожарной опасностью
• Короткая длина (1 м) исключает лишнюю длину кабеля, которая может запутаться или создавать помехи в плотных сборках

Ограничения применения

• Не предназначена для прокладки вне помещений - отсутствует защита от UV-излучения, влаги и механических нагрузок
• Не подходит для многомодовых систем - волокно G.652.D несовместимо с MM-оборудованием (например, с LC/Multimode)
• Работает только с интерфейсами SC/UPC; не подойдет для устройств с FC, ST, LC или APC-коннекторами без переходников
• Запрещено перегибать кабель под углом меньше 30 мм радиуса - это вызовет увеличение затухания или поломку волокна

Примеры использования

• Подключение SFP+ модуля к коммутатору в серверной стойке
• Соединение оптического терминала OLT с клиентским ONT в сети GPON
• Переход между двумя смежными rack’ами в центре обработки данных
• Локальное тестирование оборудования с помощью оптического анализатора

Практические советы

• Выбирайте длину точно по необходимости - 1 метр подходит для связок в одной стойке, для более удаленных соединений берите 3–5 м
• Никогда не включайте оборудование без защиты коннекторов - пыль и грязь на торце волокна - основная причина отказов
• Проверяйте целостность кабеля перед установкой: слабый сигнал часто связан с микротрещинами или перегибами, которые не видны невооруженным глазом
• Храните патч-корд волоконно-оптический SM(G.652.D) SC/UPC-SC/UPC 3.0мм simplex LSZH 1м в оригинальной упаковке, избегая давления и перегиба
• При замене кабеля всегда используйте аналогичный тип коннектора - UPC ≠ APC, они не взаимозаменяемы
