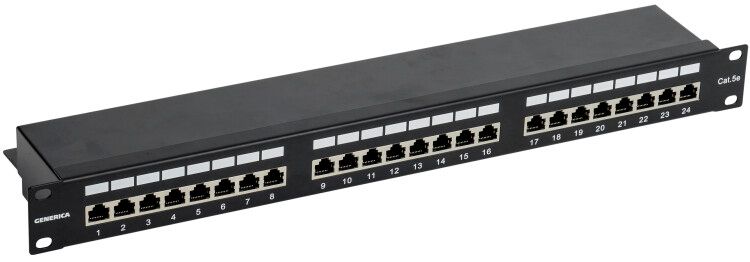

Патч-панель 1U кат. 5Е FTP 24 порта (Krone) GENERICA | PP24-1UC5EF-K05-G ITK IEK

Патч-панель 1U категории 5Е FTP 24 порта (Krone) GENERICA - это компактное устройство для организации и коммутации сетевых кабелей в 19-дюймовой стойке. Подходит для установки в серверных помещениях, распределительных узлах и офисных центрах, где требуется надежное подключение до 24 Ethernet-устройств через RJ45. Артикул pp24-1uc5ef-k05-g обеспечивает совместимость с системами SKC и IT-инфраструктурой.

Назначение и область применения

Патч-панель 1U категории 5Е FTP 24 порта (Krone) GENERICA используется для физического соединения горизонтальных кабелей от рабочих мест с активным сетевым оборудованием - свитчами, маршрутизаторами, серверами. Применяется в корпоративных сетях, учебных заведениях, медицинских учреждениях и объектах с высокими требованиями к помехозащищённости. Особенно эффективна там, где используются экранированные кабели Cat 5e для снижения влияния внешних ЭМП.

Технические характеристики

• Категория: 5E - поддерживает скорость передачи до 1 Гбит/с на расстоянии до 100 м
• Экранирование: FTP (Foiled Twisted Pair) - каждый скрученный пар имеет индивидуальный фольгированный экран, защищающий от радиопомех
• Количество портов: 24 - стандартные RJ45 разъёмы для подключения patch-cord’ов
• Форм-фактор: 1U (44,45 мм высота) - совместим с любыми 19-дюймовыми стойками
• Способ монтажа: крепление на 19-дюймовые направляющие профили
• Цвет корпуса: черный - устойчив к выцветанию, не бросается в глаза в серверных помещениях
• Гарантия: 12 месяцев

Совместимость и монтаж

Патч-панель 1U категории 5Е FTP 24 порта (Krone) GENERICA устанавливается в стандартные 19-дюймовые стойки с помощью крепёжных уголков, входящих в комплект. Кабели от рабочих точек подключаются к задним контактам IDC - они обеспечивают быстрый и надёжный обжим без пайки. Передняя панель имеет нумерацию портов и место для этикеток - удобно для документирования. Для подключения к оборудованию используйте стандартные RJ45-патчи-корды. Убедитесь, что посадочные отверстия на вашей стойке соответствуют стандартному шагу 44,45 мм.

Безопасность и стандарты

Изделие соответствует международным нормам TIA/EIA-568-B.2 и ISO/IEC 11801 для категорий 5E. Материалы корпуса и контактов не поддерживают горение, соответствуют RoHS. Экранирование FTP снижает риск возникновения помех, что важно в средах с мощными источниками ЭМИ - например, рядом с частотными преобразователями или силовым оборудованием.

Преимущества

• FTP-экранирование повышает устойчивость сигнала в условиях повышенных электромагнитных помех
• Стандартные 24 порта позволяют плотно организовать кабельную трассу без перегрузки стойки
• Цифровая и цветовая маркировка на тыльной стороне ускоряет монтаж и обслуживание
• Удобная передняя панель с местом для этикеток минимизирует ошибки при подключении
• Совместима с большинством существующих решений ITK и GENERICA

Ограничения применения

• Не предназначена для работы вне помещений - отсутствует защита IP, не рассчитана на влагу и пыль
• Подходит только для экранированных кабелей Cat 5e; использование неэкранированных кабелей (UTP) снижает эффект от FTP-защиты
• Не рекомендуется использовать в средах с температурой ниже 0C или выше +50C - возможна деформация пластиковых элементов
• Не предназначен для подключения высоковольтных или силовых линий - только данные

Примеры использования

• Обслуживание 24 компьютерных рабочих мест в офисе с подключением к центральному свитчу
• Распределение сигналов от датчиков и камер видеонаблюдения в серверной комнате
• Коммутация в распределительных шкафах многоквартирных домов с интеллектуальной системой связи
• Создание временной сети на строительной площадке с использованием экранированных кабелей

Практические советы

• Перед монтажом проверьте, чтобы посадочный диаметр кабеля не превышал 6–7 мм - иначе не войдет в IDC-клеммы
• Используйте кабели с качественным экранированием (например, S/FTP или F/UTP), чтобы полностью реализовать потенциал FTP-панели
• Не перегибайте кабели под острым углом - минимальный радиус изгиба - 4× диаметр кабеля
• При прокладке нескольких панелей в одной стойке оставляйте зазор 1–2U между ними для лучшего теплоотвода
• Заполняйте этикетки сразу после монтажа - это экономит время при диагностике и замене кабелей
