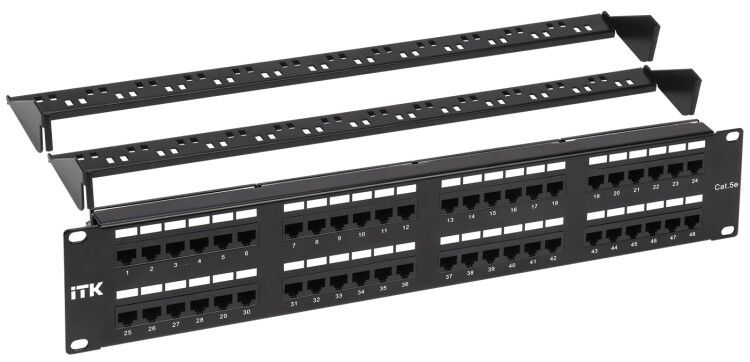

Патч-панель 2U кат.5E UTP 48 портов Dual с кабельн. органайзером ITK PP48-2UC5EU-D05-1 IEK

Патч-панель ITK pp48-2uc5eu-d05-1 - это компактное устройство для организации и коммутации сетевых кабелей в 19-дюймовой стойке. Подходит для создания надежной структурированной кабельной системы в офисах, центрах обработки данных и промышленных объектах. Название модели указывает на её ключевые параметры: 2U высота, категория 5E, 48 портов RJ45 и наличие кабельного органайзера.

Назначение и область применения

Патч-панель ITK pp48-2uc5eu-d05-1 используется для временной или постоянной коммутации сетевых кабелей от рабочих мест к оборудованию - свитчам, маршрутизаторам, серверам. Применяется в любых системах, где требуется организовать большое количество точек подключения: в офисах, учебных заведениях, медицинских учреждениях, на производствах с автоматизированным оборудованием. Устанавливается исключительно в 19-дюймовые стойки или шкафы.

Технические характеристики

• Тип: Коммутационная панель с RJ45-разъёмами
• Количество портов: 48 (UTP, неэкранированные)
• Категория: Cat 5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Форм-фактор: 2U (88 мм высота), совместима с 19-дюймовыми стойками
• Монтаж: Крепление через боковые отверстия на направляющих профилях
• Цвет корпуса: Чёрный
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Имеется кабельный органайзер - для упорядочивания входящих и выходящих кабелей
• Цветовая и цифровая маркировка контактов IDC на задней стороне (соответствие T568A/B)
• Передняя панель с возможностью наклейки этикеток для удобной идентификации портов

Совместимость и монтаж

Патч-панель ITK pp48-2uc5eu-d05-1 совместима со всеми стандартными 19-дюймовыми стойками и шкафами. Для установки используются болты и кронштейны, входящие в комплект. Монтаж выполняется в два этапа:

1. Закрепить панель на профилях стойки с помощью боковых креплений.
2. Подключить кабели от рабочих мест к контактам IDC на тыльной стороне - используя обжимной инструмент и следуя цветовой схеме T568A или T568B.

Кабельный органайзер расположен сзади - он позволяет фиксировать кабели, предотвращая перегибы и запутывание. Передние порты легко доступны для подключения patch-cord’ов.

Безопасность и стандарты

• Соответствует стандартам: UL 1863, ISO/IEC 11801:2002, TIA/EIA-568-B
• Расцветка жил соответствует двум вариантам: T568A и T568B - можно выбрать один при монтаже и сохранять единый порядок во всей системе
• Материалы корпуса и контактов рассчитаны на длительную работу при температуре от 0C до +40C

Преимущества

• Увеличенная плотность портов - 48 разъёмов в 2U, что экономит место в стойке
• Наличие кабельного органайзера снижает риск повреждения кабеля и ускоряет обслуживание
• Чёткая маркировка портов (передняя и задняя стороны) уменьшает время диагностики и замены
• Стандартные размеры и крепёж - совместимость с большинством существующих стоек
• Долгий срок службы - 15 лет гарантируют стабильность работы даже при частых переподключениях

Ограничения применения

• Не предназначена для настенного монтажа - требует 19-дюймовую стойку
• Не подходит для экранированных кабелей (S/FTP, F/UTP) - панель не имеет заземления и экрана
• Не рекомендуется использовать в условиях повышенной влажности, пыли или температур ниже 0C - не имеет защиты IP
• Не обеспечивает питание PoE - только передача сигнала; для PoE нужен коммутатор с поддержкой

Примеры использования

• Центральный узел связи в офисе: 48 рабочих мест подключаются к одному 48-портовому свитчу через эту панель
• Производственный участок: кабели от датчиков и контроллеров заводятся в панель, затем коммутируются к серверу управления
• Образовательное учреждение: панель служит распределительной точкой между классами и локальной сетью

Практические советы

• Выбирайте цветовую схему (T568A или T568B) на всех панелях в одной системе - смешивание вызывает ошибки подключения
• При обжиме кабелей на IDC-контактах не перетягивайте инструмент - это повредит медные жилы
• Используйте кабельные стяжки внутри органайзера - так кабели не будут вытягиваться при подключении patch-cord’ов
• Проверьте посадочный диаметр кабелей: панель рассчитана на UTP 24 AWG (обычный Ethernet-кабель); толстые кабели (>0.6 мм) могут не войти в разъём
• При планировании инфраструктуры - учитывайте, что 2U занимает значительное место в стойке; если портов меньше 48, возможно, достаточно 1U-панели
