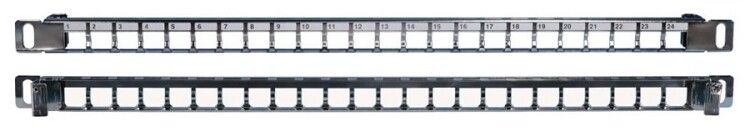

Патч-панель модульная 19дюйм PPBLHD-19-24S-SH-RM 24 порта Flat Type 0.5U для экран. и неэкран. модулей KJNE с задн. каб. организ. (без модулей) Hyperline 244075

Патч-панель Hyperline 244075 - компактное решений для организации сетевых соединений в серверных шкафах, поддерживающее как экранированные, так и неэкранированные модули RJ45. Устройство рассчитано на плотную укладку в ограниченном пространстве 0.5U и оснащено встроенным кабельным организатором для удобного управления проводами.

Назначение и область применения

Патч-панель Hyperline 244075 предназначена для централизованного коммутирования сетевых кабелей в телекоммуникационных и IT-инфраструктурах. Подходит для установки в 19-дюймовые стойки в серверных, офисных и промышленных помещениях. Идеально используется там, где важна компактность и надёжная организация кабелей - например, в распределённых точках доступа, на этажных щитах или рядом с оборудованием связи.

Технические характеристики

• Количество портов: 24 (RJ45)
• Габариты монтажа: 19 дюймов, высота 0.5 U
• Тип установки: стоечная, фиксация винтами
• Материал корпуса: сталь, черный цвет
• Поддержка модулей: экранированные (STP/FTP) и неэкранированные (UTP)
• Наличие экрана: да (металлический контактный экран для снижения помех)
• Кабельный организатор: встроенный, задний, для фиксации и маршрутизации кабелей
• Маркировка: нумерация портов на лицевой стороне, площадки для ручной допмаркировки

Совместимость и монтаж

Патч-панель Hyperline 244075 совместима со всеми стандартными модулями RJ45 категории Cat5e, Cat6 и Cat6A, установленными в защите заподлицо. Монтаж осуществляется в 19-дюймовую стойку с помощью винтового крепления - требуется минимум инструментов. Для обеспечения целостности экрана рекомендуется использовать экранированные кабели и заземлять корпус через стойку. Встроенная задняя система кабельного организатора позволяет фиксировать кабели перед подключением к модулям, предотвращая перегибы и натяжение.

Безопасность и стандарты

Конструкция соответствует требованиям к механической прочности и электромагнитной совместимости для промышленных и офисных сред. Металлический экран обеспечивает эффективное подавление внешних помех, что важно в условиях сильного ЭМИ. Корпус из стали устойчив к деформации и обеспечивает долговечность при частых переподключениях.

Преимущества

• Экономия места: всего 0.5U позволяют разместить 24 порта в узком пространстве
• Удобная маркировка: номера портов уже нанесены, есть дополнительные поля для подписей
• Защита сигнала: металлический экран снижает влияние электромагнитных помех
• Организация кабелей: встроенный задний организатор исключает хаотичную укладку
• Жесткая конструкция: стальной корпус выдерживает многократные операции подключения

Ограничения применения

Не предназначен для наружной установки - отсутствует защита от влаги и пыли (не имеет IP-рейтинга). Не подходит для работы в условиях повышенной влажности, температур ниже 0C или в промышленных зонах с химическими воздействиями. Также не следует использовать с нестандартными модулями, не соответствующими формату RJ45 8P8C. Высота 0.5U требует наличия достаточного свободного пространства сверху и снизу для обслуживания.

Примеры использования

• Серверные шкафы в малых и средних ЦОД
• Организация сети в офисных помещениях с высокой плотностью рабочих мест
• Интеграция в системы видеонаблюдения и VoIP-телефонии
• Промышленные контроллеры с локальной Ethernet-сетью (при условии защиты от внешней среды)

Практические советы

• Перед монтажом проверьте, чтобы глубина стойки позволяла разместить кабели через задний организатор без перегибов
• Используйте кабели с радиусом изгиба не менее 4× диаметра кабеля - особенно при работе с экранированными типами
• Заземляйте корпус патч-панели Hyperline 244075 через раму стойки, если используете экранированные кабели
• Для быстрого обслуживания применяйте этикетки на площадках маркировки - это сократит время диагностики
• Не затягивайте винты крепления слишком сильно - это может повредить резьбу в тонком металле корпуса
