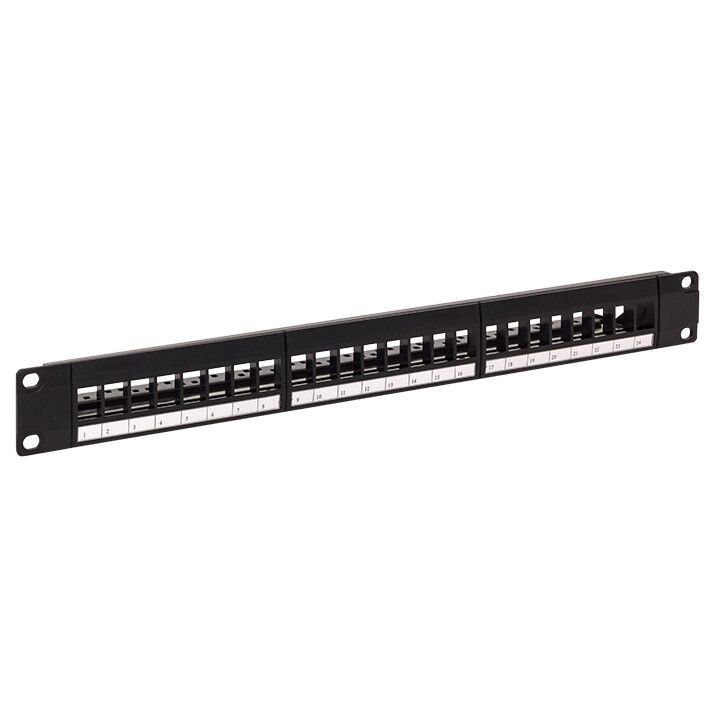

Патч-панель модульная TERACOM PRO 19'' 1U неэкранированная 24 порта с органайзером (пустая) | TRP-MODP-UTP-1U24 EKF

Патч-панель TERACOM PRO TRP-MODP-UTP-1U24 - это пассивное распределительное устройство для организации медных кабельных сетей. Устройство устанавливается в 19-дюймовые стойки, обеспечивает точное терминирование витых пар и удобную коммутацию между оборудованием и информационными розетками.

Назначение и область применения

Патч-панель TERACOM PRO TRP-MODP-UTP-1U24 используется для централизованного подключения и управления кабелями категории UTP в локальных сетях. Она служит промежуточным звеном между активным сетевым оборудованием (коммутаторами, маршрутизаторами) и оконечными точками - информационными розетками, телефонами, камерами наблюдения.

Подходит для установки в серверных помещениях, офисах, учебных заведениях, телекоммуникационных шкафах. Применяется в рамках построения структурированных кабельных систем (СКС) стандарта TIA/EIA-568-B.

Технические характеристики

• Форм-фактор: 19 дюймов, 1U (высота 44,45 мм)
• Количество портов: 24
• Тип разъёмов: 8P8C RJ45 (неэкранированные, UTP)
• Метод терминирования: IDC-колодки с защёлками для витой пары
• Кабельный тип: UTP Cat5e / Cat6 (без экрана)
• Наличие органайзера: да - для упорядочивания кабелей сзади
• Материал корпуса: пластик, устойчивый к механическим нагрузкам

Совместимость и монтаж

Патч-панель TERACOM PRO TRP-MODP-UTP-1U24 совместима со всеми стандартными 19-дюймовыми стойками и шкафами. Крепится с помощью стандартных крепёжных уголков, входящих в комплект.

На передней стороне расположены 24 гнезда RJ45 - к ним подключаются патч-корды от активного оборудования. На задней стороне - 24 IDC-колодки для обжима витых пар. Для монтажа используются обжимные инструменты с режущими лезвиями. Каждая колодка имеет цветовую маркировку для соблюдения стандартов T568A/T568B.

Рекомендуется использовать кабели с жилами диаметром до 0,56 мм (Cat5e/Cat6). Максимальная длина горизонтального участка - 90 метров согласно нормам СКС.

Преимущества

• Высокая плотность портов: 24 порта в одном слоте 1U позволяют экономить место в стойке
• Удобный органайзер снижает риск перегиба и запутывания кабелей
• IDC-терминирование обеспечивает надёжное и быстрое соединение без пайки
• Неэкранированная конструкция оптимальна для большинства офисных сред без сильных помех
• Совместима с любыми стандартными патч-кордами RJ45

Ограничения применения

• Не подходит для экранированных кабелей STP/FTP - отсутствует заземление и защита от ЭМИ
• Не предназначен для работы в условиях повышенной влажности, пыли или температур ниже 0C без защиты шкафа
• Не содержит встроенного управления или питания - полностью пассивное устройство
• Не рекомендуется для частой перестановки кабелей в условиях постоянной вибрации

Примеры использования

• Центральный коммутационный щит в офисном здании - подключение всех рабочих мест к core-коммутатору
• Интернет-узел в малом бизнесе - связь между Wi-Fi точками, IP-камерами и маршрутизатором
• Образовательный класс - организация сети для компьютеров студентов через одну патч-панель
• Телефонная система - подключение аналоговых и VoIP-телефонов к PBX

Практические советы

• Перед монтажом проверьте соответствие типа кабеля (Cat5e/Cat6) требованиям вашей сети - это влияет на скорость передачи данных
• Используйте органайзер для фиксации кабелей после обжима - так вы избежите натяжения на контактные площадки
• Маркируйте каждый порт на передней панели - это ускоряет диагностику и обслуживание
• Не затягивайте патч-корды слишком сильно - это может повредить гнездо RJ45
• Проверяйте целостность соединений тестером после сборки - особенно важно при использовании Cat6
