Патч-панель PL-24-Cat.5e-SH-Dual IDC 19(1U), 24 порта RJ-45 полностью экранированная, категория 5e, Dual - 7002c Cabeus

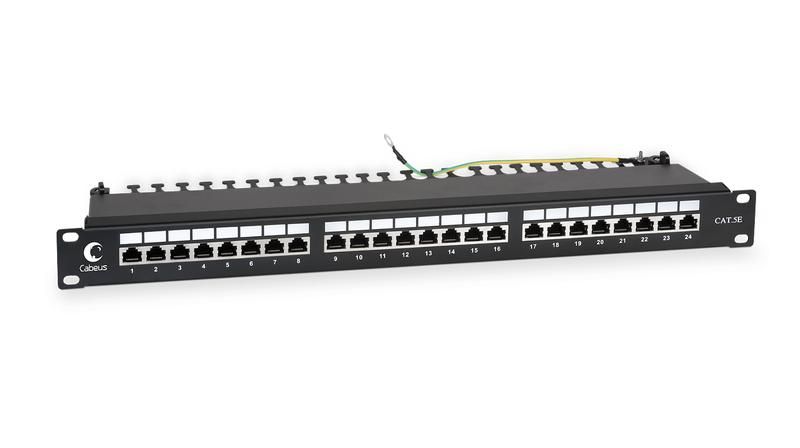

Патч-панель Cabeus pl-24-cat.5e-sh-dual — это 19-дюймовая панель в формате 1U с 24 портами RJ-45 категории 5e, предназначенная для организации и коммутации сетевых соединений в телекоммуникационных стойках. Полностью экранированная конструкция обеспечивает устойчивую работу в условиях высоких помех, а двухсторонняя разводка Dual IDC упрощает монтаж и обслуживание.

Назначение и область применения

Патч-панель Cabeus pl-24-cat.5e-sh-dual используется для терминализации горизонтальных кабелей в системах структурированной кабельной системы (СКС). Она позволяет удобно переключать соединения между оборудованием через patch-шнуры, например, между коммутаторами, серверами, IP-камерами и точками доступа. Подходит для установки в телекоммуникационные шкафы, серверные комнаты, офисные центры и промышленные объекты с требовательными требованиями к качеству связи.

Технические характеристики

• Формат: 19 дюймов, 1U
• Количество портов: 24 × RJ-45
• Категория: Cat.5e — поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Экранирование: полное (S/FTP), защищает от внешних ЭМП и взаимных помех
• Тип подключения: Dual IDC (двухсторонний контактный ряд)
• Цветовая маркировка: соответствует стандартам T568A и T568B
• Угол расположения ножей: 45° — снижает потери сигнала при обжиме
• Инструмент для монтажа: совместим с ножами типа 110 и Krone
• Организация кабелей: встроенные задние кабельные каналы для фиксации и упорядочивания

Совместимость и монтаж

Патч-панель Cabeus pl-24-cat.5e-sh-dual устанавливается в стандартную 19-дюймовую стойку с помощью боковых кронштейнов. Монтаж выполняется в два этапа:

1. Заправка кабеля в задние кабельные органайзеры — для предотвращения перегибов и нагрузки на контакты.
2. Обжим жил кабеля в разъёмы Dual IDC с использованием инструмента 110/Krone — каждый контакт зажимается однократным движением. Цветовая маркировка помогает соблюдать порядок обжима по T568A/B.

Лицевая сторона имеет нумерацию портов — упрощает поиск и документирование соединений. Все порты одинаково доступны, нет перекрестного затруднения при подключении шнуров.

Безопасность и стандарты

Патч-панель Cabeus pl-24-cat.5e-sh-dual соответствует требованиям стандарта TIA/EIA-568-B.2 и ISO/IEC 11801 для категории 5e. Экранированная конструкция снижает риск возникновения помех, что важно в средах с мощными источниками ЭМИ — например, рядом с частотными преобразователями или силовым оборудованием. Применение экранированной патч-панели требует правильного заземления всей цепочки — от кабеля до оборудования.

Преимущества

• Полная экранировка повышает надёжность передачи данных в шумных электрических средах.
• Dual IDC с маркировкой T568A/B ускоряет монтаж и минимизирует ошибки при обжиме.
• Угол ножей 45° улучшает качество соединения и снижает уровень NEXT-помех.
• Встроенные кабельные органайзеры исключают перегибы и обеспечивают долгий срок службы кабеля.
• Стандартный формат 19” / 1U — легко интегрируется в существующие стойки.

Ограничения применения

• Не подходит для установки вне закрытых помещений — отсутствует защита от пыли и влаги (не имеет IP-рейтинга).
• Требует обязательного заземления экранированного кабеля; при неверном заземлении возможен рост уровня помех.
• Не рекомендуется использовать с кабелями выше категории 5e — не гарантирует соответствие характеристик Cat.6/6a.
• Подходит только для медных кабелей с витой парой — не работает с оптоволокном.

Примеры использования

• Центральный коммутационный щит в офисе — связь между рабочими местами и сетевым оборудованием.
• Производственный участок — подключение PLC, датчиков и HMI-терминалов через экранированный кабель.
• Видеонаблюдение — сбор всех IP-камер в одной панели перед подключением к NVR.
• Аудио-визуальные системы — маршрутизация сигналов между проекторами, микшерами и источниками контента.

Практические советы

• Перед монтажом проверьте, чтобы кабель имел экранированную оболочку (S/FTP или F/UTP) — иначе эффект от экранированной панели будет минимальным.
• Используйте только инструмент 110 или Krone — обычные плоскогубцы испортят контакты.
• Не перегибайте кабель внутри панели — радиус изгиба должен быть не менее 4× диаметра кабеля.
• Рекомендуется применять цветные метки на шнурах — особенно при большом количестве активных соединений.
• Проверяйте целостность заземления после установки — используйте тестер с функцией проверки экрана.
