Патч-панель PL-24-Cat.6a-SH-Dual IDC 19 (1U), 24 порта RJ-45, категория 6a, полностью экранированная, с задним кабельным организатором - 7653c Cabeus

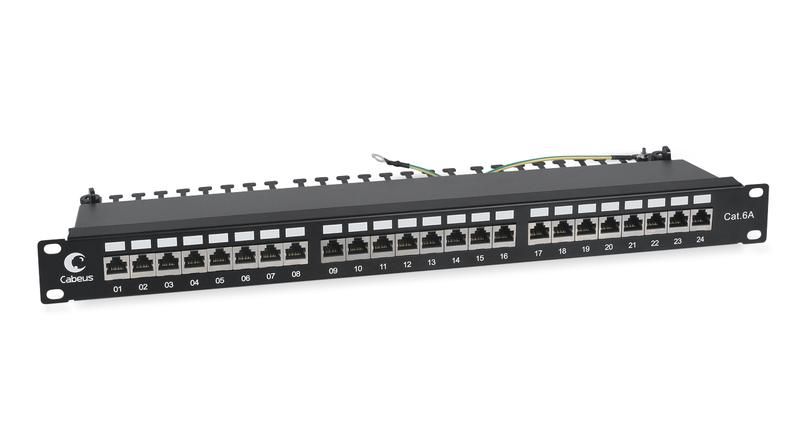

Патч-панель Cabeus 7653c (PL-24-CAT.6A-SH-DUAL) - это полностью экранированная коммутационная панель с 24 портами RJ-45, предназначенная для организации сетевой инфраструктуры в 19-дюймовых стойках. Подходит для высокоскоростных сетей до 10 Гбит/с, обеспечивает надёжную передачу данных за счёт экранирования и качественной терминации.

Назначение и область применения

Патч-панель Cabeus 7653c используется для терминации горизонтальных кабелей категории 6a в системах структурированных кабельных систем (СКС). Она позволяет соединить основной кабельный трассировочный участок с активным оборудованием через patch-шнурки. Применяется в офисах, центрах обработки данных, учебных заведениях, производственных помещениях - там, где требуется устойчивый сигнал и минимизация помех.

Технические характеристики

• Формат: 19 дюймов, 1U
• Количество портов: 24 × RJ-45
• Категория: Cat.6a - поддержка частот до 500 МГц и скорости до 10 Гбит/с
• Экранирование: полное (S/FTP) - каждый контакт экранирован, весь модуль заключён в металлический корпус
• Тип контактов: Dual IDC - два стандарта терминации (T568A и T568B) на одной панели
• Угол расположения ножей: 45° - снижает переходное затухание и повышает качество сигнала
• Инструмент для терминации: совместим с ножами тип 110 и Krone
• Задний кабельный организатор: встроенная система фиксации кабелей для предотвращения перегибов и напряжений
• Цифровая нумерация портов: видна спереди - упрощает идентификацию и обслуживание

Совместимость и монтаж

Патч-панель Cabeus 7653c устанавливается в любую стандартную 19-дюймовую стойку или шкаф с глубиной не менее 400 мм. Крепление осуществляется через боковые направляющие с болтами. Для монтажа кабеля:

• Подготовьте кабель Category 6a с медными жилами (не алюминиевые!);
• Разделите оплетку, расправьте пары;
• Соблюдайте порядок цветовой маркировки (T568A/B) - она указана рядом с каждым IDC-контактом;
• Используйте инструмент 110/Krone - нажмите до щелчка, чтобы гарантировать плотный контакт;
• Заправьте кабели в задний организатор - он удерживает их в одном уровне, исключая изгибы под острым углом.

Безопасность и стандарты

Патч-панель соответствует требованиям ISO/IEC 11801 и TIA/EIA-568-B.2 для категории 6a. Полностью экранированная конструкция снижает влияние внешних ЭМП, что важно в средах с высоким уровнем радиопомех - например, рядом с силовым оборудованием. Корпус выполнен из прочного пластика с металлической рамой - обеспечивает механическую устойчивость и заземление при правильном подключении к шасси стойки.

Преимущества

• Полное экранирование гарантирует стабильную работу на максимальных скоростях даже при наличии помех
• Dual IDC - возможность использовать один и тот же комплект для двух стандартов терминации, экономит время при монтаже
• Угол ножей 45° - улучшает электрические параметры по сравнению с классическими 90°
• Встроенный кабельный организатор - снижает риск повреждения кабеля и упрощает обслуживание
• Чёткая нумерация портов - ускоряет диагностику и замену соединений

Ограничения применения

• Не подходит для установки вне помещений - отсутствует IP-защита
• Требует точного соблюдения технологии терминации; некорректная запрессовка вызывает потери сигнала
• Не рекомендовано использование с кабелями ниже категории 6 - не будет реализован потенциал 10 Гбит/с
• Не поддерживает PoE++ (IEEE 802.3bt) выше 60 Вт - проверяйте тепловые нагрузки при использовании мощных устройств

Примеры использования

• Центральный коммутационный узел в офисе - связь между серверами и рабочими местами
• Производственный цех - подключение контроллеров, датчиков и HMI-терминалов
• Образовательный комплекс - организация локальной сети в аудиториях и лабораториях
• Телекоммуникационный шкаф в многоквартирном доме - распределение интернета по этажам

Практические советы

• Перед монтажом всегда сверьте цветовую схему (T568A/B) с проектом - смешивание стандартов на одной панели создаёт проблемы
• Не перегибайте кабель после терминации - минимальный радиус изгиба для Cat.6a - 4× диаметр кабеля
• Проверяйте целостность экранирования: экран кабеля должен быть надёжно заземлён через корпус панели
• Используйте метки на patch-шнурах - это ускорит поиск неисправных каналов
• Патч-панель Cabeus 7653c рассчитана на 750+ циклов подключения/отключения - не используйте её как временное решение для частых изменений
