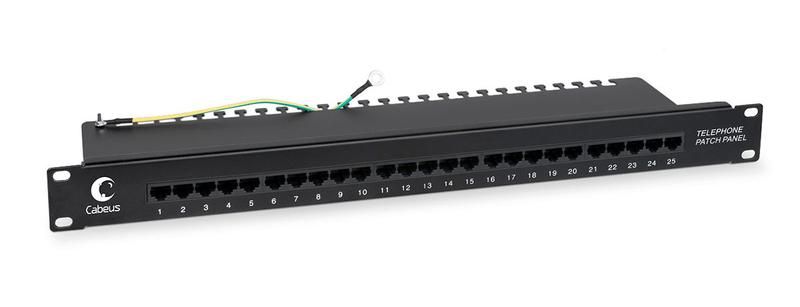

Патч-панель PL-25-TEL-Dual IDC 19 (1U), 25 портов RJ-45, Dual (телефонная раскладка) - 8725c Cabeus

Патч-панель Cabeus pl-25-tel-dual - это компактный коммутационный модуль на 25 портов RJ-45 в формате 19 дюймов и 1U, предназначен для организации телефонной подсети в телекоммуникационных шкафах. Модель отличается двухслойной системой терминации Dual IDC и оптимальным расположением контактов под углом 45°, что повышает надёжность соединений.

Назначение и область применения

Патч-панель Cabeus pl-25-tel-dual используется для терминации кабелей в телефонных подсистемах СКС (структурной кабельной системы). Подходит для создания точек доступа в офисных сетях, call-центрах, зданиях с аналоговой АТС или VoIP-инфраструктурой. Через патч-корды она связывает стационарные точки (телефоны, факсимильные аппараты) с коммутаторами или IP-АТС. Установка осуществляется в стандартные 19-дюймовые стойки и шкафы.

Технические характеристики

• Формат: 19 дюймов, 1U
• Количество портов: 25
• Разъём: RJ-45 (неэкранированный, UTP)
• Тип терминации: Dual IDC (двухуровневый контактный ряд)
• Угол ножей контактов: 45°
• Инструмент для монтажа: нож типа 110 или Krone
• Задняя организация кабелей: встроенный кабель-менеджер
• Материал корпуса: пластик, устойчивый к механическим нагрузкам
• Цвет: белый (лицевая сторона с нумерацией портов)

Совместимость и монтаж

Патч-панель Cabeus pl-25-tel-dual совместима с любыми кабелями категории Cat5e и выше, используемыми в телефонных и данных сетях. На тыльной стороне установлены два ряда контактов IDC - первый для входного кабеля, второй для перемычек между портами. Каждый порт пронумерован спереди для удобства идентификации. Для монтажа кабелей требуется специальный инструмент - punch-down нож типа 110 или Krone. Кабели фиксируются через встроенный задний организатор, который предотвращает перегибы и снижает напряжение на жилах.

Преимущества

• Двухуровневая система IDC позволяет легко обслуживать и заменять кабели без демонтажа всей панели
• Угол 45° ножей контактов обеспечивает лучшую передачу сигнала и меньшие потери при высоких частотах
• Чёткая нумерация портов ускоряет диагностику и планирование маршрутов
• Встроенный кабель-менеджер минимизирует хаос в стойке и продлевает срок службы кабелей
• Стандартный формат 19" гарантирует совместимость с большинством серверных стоек

Ограничения применения

Патч-панель Cabeus pl-25-tel-dual не предназначена для экранированных кабелей (STP/FTP) - её конструкция не предусматривает заземления экрана. Также не рекомендуется использовать в условиях повышенной влажности, запылённости или температур ниже 0C без дополнительной защиты. Не подходит для высокочастотных приложений свыше 250 МГц (например, 10GBase-T), так как не сертифицирована для Cat6a.

Примеры использования

• Подключение 25 телефонных аппаратов в офисном здании к IP-АТС
• Распределение сигналов от центральной АТС к рабочим местам
• Объединение голосовых каналов в распределительной комнате
• Временная разводка для проведения тестов связи в строящемся объекте

Практические советы

• Перед монтажом проверьте, чтобы кабель имел достаточную длину для свободного прохода через задний организатор - изгиб менее 4 см может нарушить целостность жил
• Используйте только ножи типа 110 или Krone; другие инструменты могут повредить контакты
• Не затягивайте кабели слишком сильно - это вызывает увеличение переходного сопротивления
• При прокладке нескольких панелей рядом выравнивайте направление кабелей - это упрощает последующий ремонт
• Для долгосрочной эксплуатации рекомендуется регулярно проверять плотность посадки жил в контактах - особенно после вибраций или перемещений оборудования
