Патч-панель PL-25-TEL-Toolless 19 (1U), 25 портов, RJ-11 (6P4C) - 7990c Cabeus

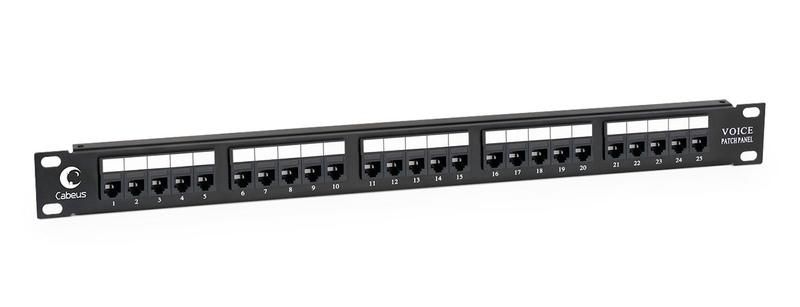

Патч-панель Cabeus 7990c (PL-25-TEL-TOOLLESS) - это компактный коммутационный модуль на 1U, предназначенный для организации телефонной сети в телекоммуникационных шкафах. Устройство обеспечивает надёжное терминирование кабелей RJ-11 (6P4C) и удобную маршрутизацию соединений через patch-cord.

Назначение и область применения

Патч-панель Cabeus 7990c используется для создания и управления телефонными сетями на базе аналоговой связи или VoIP-терминалов. Подходит для установки в стандартные 19-дюймовые стойки и шкафы. Применяется в офисах, call-центрах, учебных заведениях и других объектах, где требуется централизованное распределение телефонных линий. Каждый из 25 портов позволяет подключить один телефонный кабель, что делает устройство оптимальным для средних по масштабу систем связи.

Технические характеристики

• Форм-фактор: 19 дюймов, 1U
• Количество портов: 25
• Тип разъёмов: RJ-11 (6P4C)
• Тип заделки: 110-type contacts (на тыльной стороне)
• Экранирование: неэкранированная (UTP)
• Монтаж: настенный/стойковый, с фиксацией в 19" шкафу

Совместимость и монтаж

Патч-панель Cabeus 7990c совместима с любыми кабелями категории UTP до Cat5e, используемыми в телефонных системах. На передней панели расположены 25 пронумерованных портов RJ-11 - это упрощает идентификацию линий. Сзади установлены контактные площадки стандарта 110, куда заводятся жилы кабеля. Заделка возможна двумя способами: с помощью специального инструмента 110-типа (ударного или ручного) или без него - благодаря конструкции tool-less, которая позволяет зафиксировать провода простым нажатием. Для правильного монтажа важно соблюдать цветовую схему обжима и не перегибать кабель ближе чем на 10 см от точки заделки.

Преимущества

• Удобная нумерация портов на лицевой панели снижает риск ошибок при подключении
• Конструкция tool-less ускоряет монтаж и исключает необходимость в дорогостоящих инструментах
• Стандартный 19"-формат обеспечивает совместимость с большинством телеком-шкафов
• Высокая плотность: 25 портов на 1U экономят место в стойке
• Неэкранированная конструкция достаточна для телефонных линий и снижает стоимость системы

Ограничения применения

Патч-панель Cabeus 7990c не предназначена для передачи высокоскоростных данных (например, Gigabit Ethernet). Она рассчитана исключительно на сигналы телефонной связи (до 8 МГц). Также не рекомендуется использовать её в условиях повышенной влажности, пыли или температур ниже 0C - материал корпуса не имеет защиты IP. Нельзя применять с кабелями, имеющими экранирование или коаксиальную структуру - разъёмы RJ-11 не поддерживают такие типы подключения.

Примеры использования

• Подключение 25 телефонных аппаратов в офисном здании
• Распределение линий между PBX-системой и рабочими местами
• Интеграция в существующую СКС для расширения телефонной подсети
• Аварийная замена повреждённой панели в call-центре

Практические советы

• Перед монтажом проверьте, что ваша стойка имеет свободное место 1U и соответствует стандарту EIA-310-D
• При использовании инструмента 110-типа - не переусердствуйте с усилием, чтобы не повредить контакты
• Обязательно сохраните схему подключения - номера портов на панели должны соответствовать реальным линиям
• Для долговечности не допускайте перегиба кабелей под острым углом - радиус изгиба минимум 4× диаметр кабеля
• Патч-панель Cabeus PL-25-TEL-TOOLLESS легко обслуживается: можно менять шнурки без отключения всей системы
