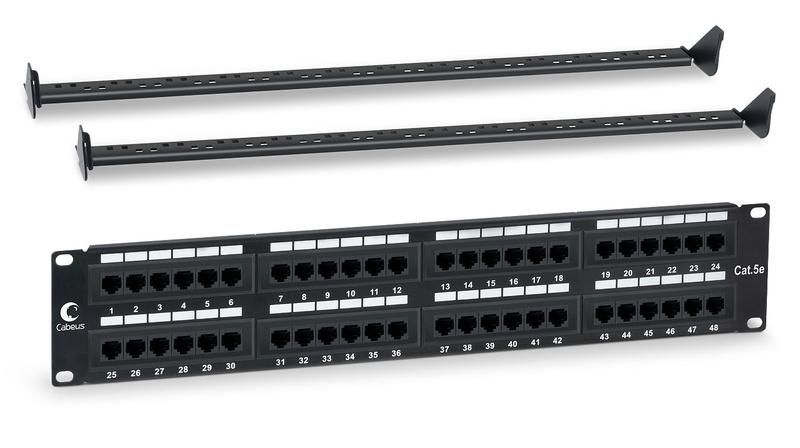

Патч-панель PL-48-Cat.5e-Dual IDC 19 (2U), 48 портов RJ-45, категория 5e, Dual IDC, с задним кабельным организатором - 7001c Cabeus

Патч-панель Cabeus 7001c (PL-48-CAT.5E-DUAL) — это компактный коммутационный модуль на 48 портов RJ-45, предназначенный для организации кабельной инфраструктуры в сетях Cat.5e. Установка в 19-дюймовые стойки, двухслойная система зажимов Dual IDC и задние кабельные организаторы обеспечивают упорядоченную и надёжную сборку локальных сетей.

Назначение и область применения

Патч-панель Cabeus 7001c используется для терминализации горизонтальной кабельной системы (например, витой пары CAT.5e) и последующего соединения устройств через patch-шнуры. Подходит для установки в серверные комнаты, распределительные щиты, офисные и промышленные телекоммуникационные стойки. Применяется в корпоративных сетях, IP-камерах, VoIP-телефонии, системах автоматизации.

Технические характеристики

• Формат: 19 дюймов, высота 2U
• Количество портов: 48 × RJ-45
• Категория: Cat.5e — обеспечивает скорость до 1 Гбит/с на расстоянии до 100 м
• Тип подключения: Dual IDC (двухсторонний контактный блок)
• Цветовая маркировка: соответствует стандартам T568A и T568B
• Угол расположения ножей: 45° — снижает переходное затухание и повышает стабильность сигнала
• Инструмент для монтажа: совместим с ножами тип 110 и Krone
• Задние кабельные организаторы: 2 съёмных элемента для фиксации и маршрутизации кабелей
• Материал корпуса: пластик с высокой прочностью и огнестойкостью

Совместимость и монтаж

Патч-панель Cabeus 7001c монтируется в любую стандартную 19-дюймовую стойку с помощью боковых кронштейнов. Кабели заходят сзади, затем направляются через кабельные организаторы и подключаются к контактам Dual IDC. Монтаж выполняется в два этапа:

1. Подготовка кабеля: снять внешнюю изоляцию, выровнять жилы по цветовой схеме A/B
2. Обжим: использовать инструмент 110/Krone, вдавливая каждую жилу в свой контакт до характерного щелчка

Лицевая сторона имеет номера портов и белые поля для этикеток — удобно для документирования и быстрого поиска.

Преимущества

• Dual IDC позволяет легко переприсоединить кабель без демонтажа всей панели
• Угол ножей 45° улучшает электрические параметры — меньше потерь и помех
• Два съёмных кабельных организатора предотвращают перегибы и пережимы
• Чёткая маркировка портов и цветных схем снижает риск ошибок при монтаже
• Стандартный формат 2U экономит место в стойке — можно разместить несколько таких панелей

Ограничения применения

• Не подходит для экранированных кабелей (STP, FTP) — панель неэкранирована
• Работает только с медными кабелями Cat.5e и ниже; для Cat.6/6a требуется другая модель
• Не предназначен для открытых помещений — не имеет защиты от пыли и влаги (IP-код не указан)
• Максимальная температура эксплуатации не указана — рекомендуется избегать перегрева (>40°C)

Примеры использования

• Центральный коммутационный узел в офисном здании — подключение рабочих мест к коммутатору
• Распределительный шкаф на этаже — связь между стеновыми розетками и основным оборудованием
• Аудио-визуальная студия — организация сигналов IP-камер и микрофонов
• Производственный цех — подключение контроллеров, HMI-терминалов и датчиков

Практические советы

• Перед монтажом проверьте длину кабелей — они должны доходить до панели без натяжения
• Используйте одинаковый стандарт (T568A или T568B) на всех портах внутри одной системы
• Не забудьте закрепить кабельные организаторы — без них кабели будут болтаться и рисковать повреждением
• При замене оборудования сохраните маркировку — она ускоряет диагностику и обслуживание
• Проверяйте целостность контактов после обжима: слабый контакт вызывает обрыв связи или скачки скорости
