Патч-панель PLHD-24-Cat.6-Dual-90-0,5U высокой плотности 19 (0,5U), 24 порта RJ-45, категория 6, Dual IDC, 90 градусов, с задним кабельным организатором - 9667c Cabeus

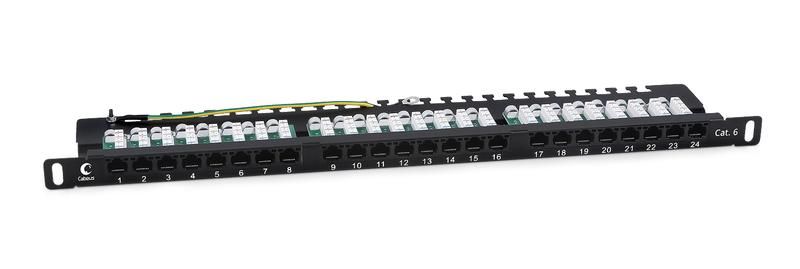

Патч-панель Cabeus plhd-24-cat.6-dual-90-0,5u - это компактный коммутационный модуль на 0,5U с 24 портами RJ-45 категории 6, предназначенный для организации кабельных соединений в телекоммуникационных стойках. Устройство обеспечивает надёжную терминацию кабелей и удобную маршрутизацию сигналов в локальных сетях.

Назначение и область применения

Патч-панель Cabeus plhd-24-cat.6-dual-90-0,5u используется для терминации горизонтальной кабельной системы (СКС) и последующего подключения устройств через patch-шнуры. Подходит для установки в 19-дюймовые серверные стойки и распределительные шкафы. Применяется в офисных, образовательных, медицинских и промышленных сетях, где требуется высокая плотность портов и стабильная передача данных до 250 МГц.

Технические характеристики

• Форм-фактор: 19 дюймов, 0,5 U
• Количество портов: 24 × RJ-45
• Категория: Cat.6 (до 250 МГц)
• Тип контактов: Dual IDC (двухстандартная терминация)
• Угол выхода портов: 90° (перпендикулярный к плоскости панели)
• Маркировка контактов: T568A и T568B с цветовой индикацией
• Инструмент для терминации: ножи типа 110 и Krone
• Задний кабельный организатор: встроенный, для фиксации и упорядочивания кабелей
• Лицевая сторона: нумерация портов от 1 до 24
• Экранирование: неэкранированная (UTP)

Совместимость и монтаж

Патч-панель Cabeus plhd-24-cat.6-dual-90-0,5u совместима со всеми стандартными 19-дюймовыми стойками и шкафами. Крепление осуществляется через боковые направляющие с защёлками. Для монтажа кабеля:

• Подготовьте кабель Cat.6 с внешней изоляцией, удалите оплетку до зоны терминации.
• Расположите жилы согласно цветовой схеме T568A/B, указанной на корпусе.
• Используйте инструмент 110/Krone - ножи расположены под углом 45°, что снижает риск повреждения жил и улучшает электрический контакт.
• После терминации закрепите кабель в заднем организаторе - он предотвращает перегибы и нагрузку на контакты.

Не используйте силу при запрессовке - при неправильном усилии возможны обрывы или плохой контакт. После сборки проверьте целостность цепи тестером.

Преимущества

• Высокая плотность портов: 24 порта на 0,5U позволяют экономить место в стойке.
• Угол 90° на лицевой стороне уменьшает радиус изгиба patch-шнуров, продлевая срок службы кабелей.
• Dual IDC позволяет использовать один и тот же модуль для двух стандартов терминации - удобно при смешанных системах.
• Встроенный кабельный организатор исключает хаотичное скручивание и упрощает обслуживание.
• Чёткая нумерация портов и цветовая маркировка минимизируют ошибки при подключении.

Ограничения применения

• Не предназначен для экранированных кабелей (FTP/STP) - отсутствует заземление и экран.
• Не рекомендуется для установки вне помещений - нет защиты от влаги и пыли (IP-класс не указан).
• Не поддерживает PoE++ (IEEE 802.3bt) выше 60 Вт - ограничено тепловыделением и материалами контактов.
• Требует точного соблюдения технологии терминации; неквалифицированная установка снижает класс передачи ниже Cat.6.

Примеры использования

• Центральный коммутационный щит в офисе - терминация всех рабочих мест и подключение к core-switch’у.
• Шкаф в учебной аудитории - организация сети для компьютеров и проекторов.
• Производственный участок - связь между контроллерами, датчиками и HMI-устройствами.
• Медицинский центр - подключение диагностического оборудования к локальной сети.

Практические советы

• Перед монтажом всегда сверьте схему терминации - T568A и T568B нельзя смешивать внутри одной цепи.
• Используйте кабель Cat.6 с медными жилами 23–24 AWG - более тонкие жилы (26 AWG) могут не войти в контакты.
• Не затягивайте кабель слишком сильно в организаторе - это может деформировать изоляцию.
• При замене патч-панели сохраняйте нумерацию портов - так легче диагностировать сбои в сети.
• Проверяйте соответствие серийного номера (plhd-24-cat.6-dual-90-0,5u / 9667c) на упаковке и этикетке устройства - это гарантирует оригинальность продукта Cabeus.
