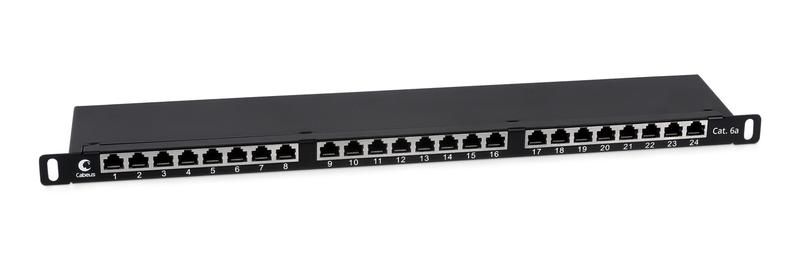

Патч-панель PLHD-24-Cat.6a-SH-Dual-0,5U высокой плотности 19 (0,5U), 24 порта RJ-45, категория 6а, полностью экранированная, Dual IDC - 9652c Cabeus

Патч-панель Cabeus plhd-24-cat.6a-sh-dual-0,5u - это компактная, полностью экранированная патч-панель с 24 портами RJ-45 категории 6А, предназначенная для организации высокоскоростных сетевых соединений в телекоммуникационных стойках. Подходит для монтажа в 19-дюймовые шкафы, обеспечивает надёжную передачу данных до 10 Гбит/с и устойчивую работу в условиях электромагнитных помех.

Назначение и область применения

Патч-панель Cabeus plhd-24-cat.6a-sh-dual-0,5u используется для терминализации кабелей в структурированных кабельных системах (СКС). Она позволяет удобно коммутировать устройства внутри локальной сети - серверы, коммутаторы, точки доступа, IP-камеры и другие оборудование через patch-cords. Применяется в офисах, центрах обработки данных, учебных заведениях, промышленных объектах и других местах, где требуется стабильная связь с высокой пропускной способностью.

Технические характеристики

• Форм-фактор: 19 дюймов, 0,5 U
• Количество портов: 24 × RJ-45
• Категория: Cat.6A - поддержка частот до 500 МГц и скорости до 10 Гбит/с
• Экранирование: полное (S/FTP) - каждый контакт изолирован и защищён от внешних помех
• Тип контактов: Dual IDC - два стандарта обжима (T568A и T568B) на одной панели
• Угол ножей контактов: 45° - снижает потери сигнала и повышает качество связи
• Материал корпуса: металл, съёмная крышка с быстрой фиксацией
• Заземление: встроенный проводник для защиты от статического напряжения и помех
• Организация кабелей: встроенный задний организатор + фиксатор экрана кабеля
• Инструмент для обжима: совместим с ножами типа 110 и Krone

Совместимость и монтаж

Патч-панель Cabeus plhd-24-cat.6a-sh-dual-0,5u устанавливается в любые стандартные 19-дюймовые стойки и шкафы. Крепится с помощью боковых направляющих и фиксируется винтами. Обжим кабелей выполняется с тыльной стороны: жилы вставляются в контакты Dual IDC по цветовой маркировке (T568A/B), после чего обрезаются ножом 110/Krone. Угол 45° позволяет легко вывести кабели вниз, минимизируя перегибы. После монтажа кабельный экран фиксируется специальным зажимом, а затем подключается к заземляющему проводнику панели.

Безопасность и стандарты

Патч-панель соответствует требованиям ISO/IEC 11801 и TIA/EIA-568-B.2 для категории 6А. Полное экранирование обеспечивает соответствие нормам EMC. Металлический корпус и встроенный заземляющий проводник обеспечивают защиту от электростатических разрядов и радиопомех. Сертифицирована для работы в помещениях с контролируемой средой - не предназначена для открытых или влажных условий.

Преимущества

• Высокая плотность: 24 порта на 0,5U позволяют экономить место в стойке
• Полное экранирование: исключает влияние внешних электромагнитных помех, особенно важно рядом с силовым оборудованием
• Dual IDC: возможность использовать оба стандарта обжима на одной панели - удобно при смешанном кабельном хозяйстве
• Чёткая маркировка: цветовая схема T568A/B уменьшает риск ошибок при монтаже
• Разборная крышка: позволяет обслуживать панель без демонтажа всей стойки
• Организация кабелей: встроенная система предотвращает запутывание и снижает нагрузку на порты

Ограничения применения

• Не предназначена для наружного монтажа - отсутствует защита от влаги и пыли (не IP-классифицирована)
• Подходит только для медных кабелей Cat.6A и ниже; не работает с оптоволоконными линиями
• Требует точного соблюдения технологии обжима - некорректный обжим сводит на нет преимущество экранирования
• Не рекомендуется для частой перестановки кабелей - многократные подключения могут износить контакты

Примеры использования

• Центральный распределительный щит в офисе - соединение рабочих мест с коммутатором
• ЦОД - организация связи между серверами и верхним уровнем коммутации
• Производственный участок - подключение промышленных контроллеров и датчиков
• Образовательный комплекс - маршрутизация сигналов в аудитории, лаборатории, библиотеке

Практические советы

• Перед монтажом проверьте, чтобы посадочные места в стойке точно соответствовали габаритам 0,5U - панель не будет удерживаться, если рамка деформирована
• Используйте кабели с экранированной оболочкой (S/FTP) - иначе эффект от экранированной патч-панели будет снижен
• При обжиме не перегибайте жилы - сохраняйте естественную форму пары, чтобы не нарушить характеристики передачи
• Заземление обязательно! Без него экранирование становится бесполезным, а возможны скачки напряжения
• Для ускорения монтажа используйте инструмент с регулируемым усилием - слишком сильное давление может повредить контакты
• После сборки сделайте тестирование всех портов - даже маленькая ошибка в обжиме вызывает потерю скорости или обрыв связи
