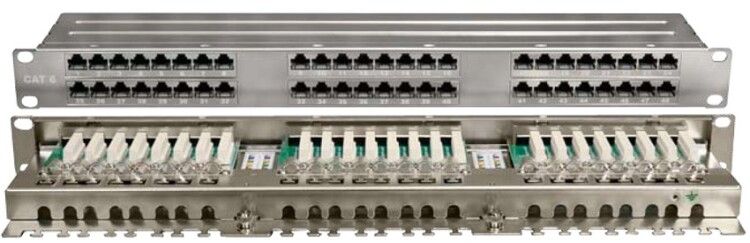

PPHD-19-48-8P8C-C6-SH-110D Патч-панель высокой плотности 19", 1U, 48 портов RJ-45, полный экран, категория 6, Dual IDC | 420642 Hyperline

Патч-панель Hyperline PPHD-19-48-8P8C-C6-SH - это устройство для коммутации и организации сетевых кабелей в 19-дюймовой стойке. Подходит для установки в серверных помещениях, центрах обработки данных и офисных сетях с требованиями к категории 6. Артикул 420642 соответствует модели с двойной технологией IDC 110D и повышенной плотностью портов.

Назначение и область применения

Патч-панель используется для центрального соединения сетевых кабелей от рабочих мест с оборудованием - свичами, маршрутизаторами, серверами. Применяется там, где требуется надёжная и компактная организация кабельной системы: в дата-центрах, телекоммуникационных шкафах, на производствах с ISDN-инфраструктурой. Модель рассчитана на частые переподключения, что делает её идеальной для активных сетей с изменяемой топологией.

Технические характеристики

• Количество портов: 48 (RJ-45, 8P8C)
• Категория: Cat.6 - поддерживает скорость до 1 Гбит/с и частоту до 250 МГц
• Монтаж: 19 дюймов, 1U высота - совместима со стандартными стойками
• Экран: да - металлический экран снижает помехи и повышает стабильность сигнала
• Тип контактов: Dual IDC 110D - две технологии защелкивания проводов на одной плате
• Цвет: черный
• Задняя панель: без разъёмов - все соединения выполняются через IDC-клеммы
• Маркировка: цифровая - номера портов на передней панели; цветовая - T568A/T568B на задней стороне

Совместимость и монтаж

Патч-панель устанавливается в любую 19-дюймовую стойку с глубиной, достаточной для размещения 1U устройства. Все порты расположены спереди - доступ к кабелям осуществляется без демонтажа. На задней стороне находятся 48 контактных площадок IDC 110D для обжима витых пар. Для монтажа используются инструменты двух типов: 110-тип (стандартный для telecom) и LSA-инструменты (для плинтов). Обжим происходит без необходимости снятия изоляции - провода вставляются в каналы и фиксируются ударным воздействием инструмента. Экран подключается к шине и кабелю заземления, входящим в комплект.

Безопасность и стандарты

Изделие соответствует требованиям стандарта TIA/EIA-568-B.2 для категорий Cat.6. Экранирование обеспечивает соответствие нормам EMC. Сертифицировано для работы в условиях с высокими уровнями электромагнитных помех. Компоненты выполнены из материалов, устойчивых к нагреву и горению (UL94 V-0).

Особенности конструкции

• Высокая выступающая часть IDC-модулей - позволяет легко вводить и фиксировать провода даже при ограниченном пространстве
• Встроенный кабельный организатор на задней стенке - упорядочивает выходы кабелей, предотвращает перегибы и напряжение
• Съёмная экранирующая крышка - упрощает доступ к внутренним элементам при обслуживании
• Шина и кабель заземления в комплекте - обеспечивают быстрый и правильный монтаж защиты

Преимущества

• Высокая плотность: 48 портов в 1U - экономия места в стойке
• Поддержка двух систем обжима (T568A и T568B) - гибкость при работе с разными стандартами
• Экранированная конструкция - минимизирует влияние внешних помех, особенно важна в промышленных средах
• Цифровая и цветовая маркировка - исключает ошибки при подключении и ускоряет диагностику
• Раздельные участки для обжима - позволяют работать с разными типами кабелей без путаницы

Ограничения применения

• Не предназначена для прямого подключения к оборудованию - требует переходников или patch-кордов
• Не подходит для наружного монтажа - отсутствует защита IP, работает только внутри помещений
• Требует специализированного инструмента для обжима - обычные плоскогубцы не годятся
• Не рекомендовано использовать с кабелями ниже Cat.5e - потеряется гарантия по скорости и помехоустойчивости

Примеры использования

• Центральный узел в офисной сети - соединение 48 рабочих мест с коммутатором
• Стойка в производственной автоматизации - связь между контроллерами и датчиками по протоколу ISDN
• Серверная комната - распределение сигналов от хостов к верхнему уровню сети
• Образовательные учреждения - организация локальных сетей в компьютерных классах

Практические советы

• Перед монтажом проверьте посадочные размеры стойки - 19 дюймов должны точно совпадать с направляющими
• Используйте кабельные стяжки для фиксации выходящих сзади кабелей - так снижается риск повреждения контактов
• При обжиме соблюдайте порядок цветов: T568A для голосовых систем, T568B - для Ethernet
• Не затягивайте кабели слишком сильно - изгиб радиусом менее 4 см снижает качество связи
• Проверяйте целостность экрана после сборки - плохое заземление вызывает скачки в сети
• Для больших проектов используйте этикетки на каждом порту - это ускорит поиск неисправностей
