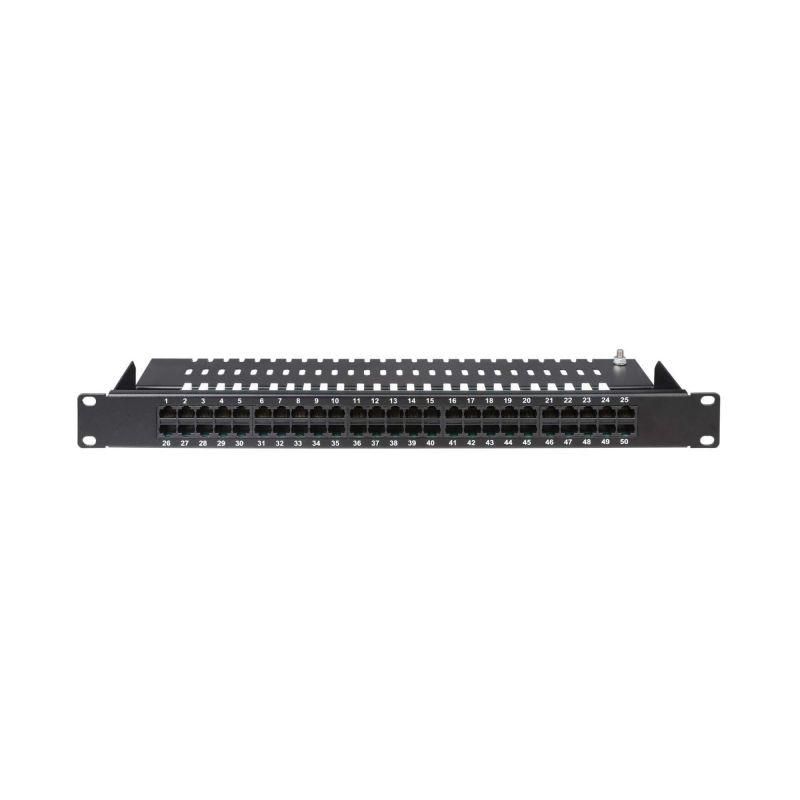

Патч-панель телефонная 19",1U,CAT3, 50 портов RJ45 | RN3PP501 DKC ДКС

Патч-панель телефонная DKC IT RN3PP501 - это компактный коммутационный модуль на 50 портов RJ45, предназначенный для организации внутренней телефонной сети в 19-дюймовой стойке. Подходит для двух- и четырёхпроводной аналоговой телефонии, устанавливается в серверных шкафах и телекоммуникационных щитах.

Назначение и область применения

Патч-панель DKC IT RN3PP501 используется для централизованного подключения телефонных линий в офисах, call-центрах, учреждениях и других объектах с проводной связью. Она позволяет удобно переподключать телефоны, диагностировать обрывы и организовать маршрутизацию звонков через коммутаторы или АТС. Устройство совместимо с системами, использующими стандартную схему расшивки USOC - типичную для старых и некоторых современных телефонных сетей в России и странах СНГ.

Технические характеристики

• Форм-фактор: 19 дюймов, 1U (высота 44,45 мм)
• Количество портов: 50
• Разъёмы: RJ45 (8P8C)
• Стандарт расшивки: USOC (не T568A/B)
• Категория передачи: CAT3 (до 16 МГц)
• Поддерживаемые системы: 2- и 4-проводная аналоговая телефония
• Материал контактов: фосфористая бронза, серебряное покрытие
• Крепление: стандартные крепёжные отверстия для монтажа в 19" стойку

Совместимость и монтаж

Патч-панель DKC IT RN3PP501 совместима с любыми устройствами, использующими RJ45 и соответствующую схему USOC. Для подключения используются одножильные медные провода сечением до 0,5 мм2. Кабели заводятся сзади, контактные площадки обжимаются с помощью кримперов или специальных инструментов для USOC. На лицевой стороне установлены цветные метки для быстрого определения номера порта. Панель легко фиксируется в 19" стойке с помощью стандартных крепёжных планок - они уже входят в комплект.

Преимущества

• Высокая плотность: 50 портов в одном слоте 1U экономят место в стойке
• Удобная маркировка: каждый порт имеет нумерацию и цветовое выделение
• Надёжные контакты: серебряное напыление снижает переходное сопротивление и продлевает срок службы
• Совместимость с существующими системами: USOC - стандарт для многих старых АТС и телефонных платформ
• Интеграция в серию RAM telecom: единый стиль, материалы и качество сборки

Ограничения применения

Патч-панель DKC IT RN3PP501 не подходит для передачи данных на скоростях выше 10/100 Мбит/с - она рассчитана только на CAT3. Не применяется в сетях Ethernet, требующих CAT5e/CAT6. Также несовместима с системами, использующими схему T568A/T568B - для них нужны другие патч-панели. Не предназначен для работы в условиях повышенной влажности, пыли или температур ниже 0C без дополнительной защиты.

Примеры использования

• Централизация подключения 50 телефонных аппаратов в call-центре
• Обслуживание внутренней связи в больнице или школе с использованием аналоговой АТС
• Запасной канал связи в системах безопасности (например, пожарная сигнализация с телефонным выходом)
• Архивные системы, где сохранена старая телефонная инфраструктура

Практические советы

• Перед установкой проверьте, что ваша АТС или коммутатор поддерживают USOC - иначе сигнал не будет проходить
• Не используйте многожильные кабели - они увеличивают потери и вызывают помехи в аналоговой телефонии
• При прокладке кабелей соблюдайте минимальный радиус изгиба - не менее 4× диаметра кабеля
• Для обслуживания рекомендуется использовать кабельные органайзеры - так легче найти нужную линию
• Патч-панель DKC IT RN3PP501 не требует питания, но её следует защищать от механических повреждений и пыли - особенно в помещениях с высокой запылённостью
