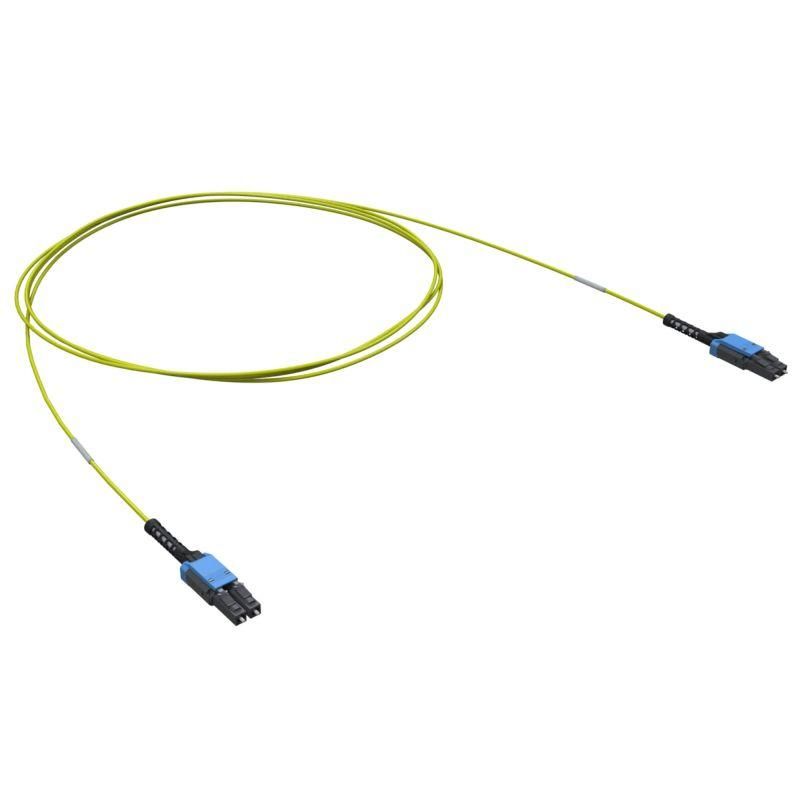

Патч-корд оптический 2ОВ 9/125 OS2. LC-UPC Dupleх Uniboot/LC-UPC Uniboot. 4м - RNPCULSAB04 ДКС

Патч-корд 2ОВ 9/125 OS2, LC-UPC Duplex Uniboot/LC-UPC Duplex Uniboot, 4м - это одножильный оптический соединительный кабель с двумя волокнами, предназначенный для передачи сигналов на большие расстояния в сетях связи. Бренд DKC IT и артикул rnpculsab04 указывают на серию RAM telecom, где этот патч-корд используется в центрах обработки данных, телекоммуникационных шкафах и на участках с высокой плотностью портов.

Назначение и область применения

Патч-корд 2ОВ 9/125 OS2 применяется для соединения активного оборудования - коммутаторов, маршрутизаторов, серверов - с оптическими панелями и распределительными щитами. Подходит для сетей FTTH, корпоративных LAN и центральных офисов, где требуется надежная передача данных на расстояние до 10 км. Желтый цвет оболочки соответствует стандарту для одномодового волокна OS2, что гарантирует правильную идентификацию при монтаже.

Технические характеристики

• Тип волокна: OS2 (одномодовое, 9/125 мкм)
• Количество волокон: 2 (дуплекс)
• Тип коннекторов: LC-UPC Duplex Uniboot - два коннектора в одном корпусе, с улучшенной компактностью
• Цвет оболочки: жёлтый (стандарт для OS2)
• Цвет коннекторов: синий (обозначает UPC-полировку)
• Наружный диаметр кабеля: 1.87 мм (основной кабель), 3.0 мм (с учетом изоляции и бронирования)
• Диаметр фуркационных трубок: 2.0 мм
• Длина: 4 метра
• Тип кабеля: разъединительный - предназначен для временного или постоянного подключения между устройствами
• Полярность: A-B (прямая, совместима с большинством современных систем)
• Механизм фиксации: Push-Pull - легкое подключение и отключение даже в плотных панелях
• Длина хвостов: 1 метр, без шага - обеспечивает свободное перемещение при подключении

Совместимость и монтаж

Патч-корд 2ОВ 9/125 OS2 совместим с любыми интерфейсами LC-UPC, включая SFP/SFP+, QSFP+ модули, оптические панели и patch panels от всех основных производителей. Коннекторы Uniboot позволяют использовать меньшую площадь в панелях высокой плотности - один кабель заменяет два отдельных. Монтаж не требует специального инструмента: достаточно вставить коннекторы в порты до характерного щелчка. Убедитесь, что радиус изгиба кабеля не менее 10 диаметров (не менее 3 см) во время установки и эксплуатации.

Безопасность и стандарты

Патч-корд выполнен в соответствии с требованиями ITU-T G.652.D и IEC 60794-1-2 для одномодовых волокон. Нет открытых проводящих элементов - безопасен при работе рядом с оборудованием под напряжением. Соответствует RoHS по составу материалов. Не содержит галогенов - снижает выделение токсичных веществ при перегреве.

Преимущества

• Uniboot-конструкция экономит место в панелях - два канала в одном корпусе вместо двух отдельных кабелей
• Push-Pull механизм ускоряет обслуживание и исключает случайное отсоединение
• Уменьшенный диаметр кабеля (1.87 мм) облегчает прокладку в ограниченных пространствах
• Жёлтый цвет и синие коннекторы обеспечивают быструю визуальную идентификацию типа волокна и качества полировки
• Прямая полярность A-B - готов к использованию без дополнительной переукладки

Ограничения применения

Не предназначен для работы в условиях повышенной механической нагрузки - не является бронированным. Не рекомендуется для прокладки вне помещений без защиты (нет UV-стойкости, не рассчитан на температурные колебания выше +60C). Не следует применять в средах с высокой влажностью без герметизации коннекторов. Не подходит для многомодовых систем - использование с MM-оборудованием вызывает значительные потери сигнала.

Примеры использования

• Подключение сервера к оптической панели в дата-центре
• Связь между коммутаторами в стойке с высокой плотностью портов
• Обеспечение каналов связи между зонами доступа в корпоративной сети
• Интеграция в системы GPON / XGS-PON на стороне OLT

Практические советы

• Перед подключением всегда проверяйте чистоту коннекторов - грязь на торцах вызывает потери сигнала
• Не перегибайте кабель под острым углом - минимальный радиус изгиба 30 мм в рабочем состоянии
• При прокладке в трассах используйте кабельные каналы, чтобы избежать повреждения тонкой оболочки
• При замене старого патч-корда убедитесь, что новая модель имеет ту же полярность (A-B) и тип коннекторов
• Артикул rnpculsab04 - единственный вариант в серии RAM telecom с такой длиной и Uniboot-коннекторами; другие длины имеют другие артикулы
