Пигтейл FPT-B9-504-SC/PR-1M-LSZH-MG волоконно-оптический MM 50/125 (OM4), SC, 1 м, LSZH | 375423 Hyperline

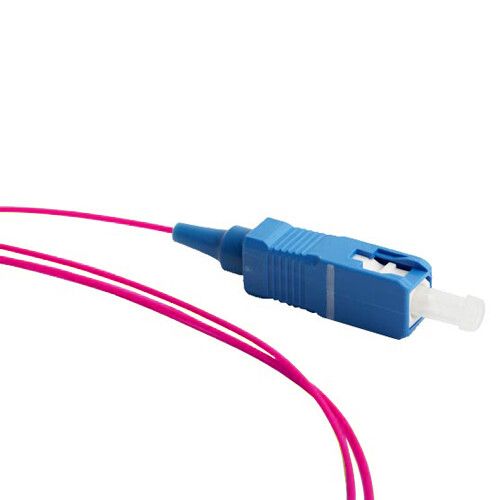

Пигтейл волоконно-оптический многомодовый MM 50/125 (OM4) SC 1 м LSZH от бренда Hyperline - это одноволоконный оптический переходник с разъёмом SC на одном конце, предназначенный для соединения оптоволоконного кабеля с оборудованием или распределительными панелями. Подходит для установки в локальных сетях, FTTH и телекоммуникационных узлах.

Назначение и область применения

Пигтейл волоконно-оптический многомодовый MM 50/125 (OM4) SC 1 м LSZH используется для оконцевания волоконно-оптического кабеля на одном конце, когда второй конец требуется подключить к активному устройству - например, коммутатору, маршрутизатору или оптическому терминалу. Применяется в сетях с высокой плотностью соединений: офисных LAN, центрах обработки данных, системах FTTH, где важна надёжная и быстрая замена компонентов.

Технические характеристики

• Тип волокна: многомодовое, 50/125 мкм, категория OM4 - обеспечивает пропускную способность до 47 Гбит/с на расстоянии до 550 метров
• Длина: 1 метр - оптимальна для краткосрочных соединений внутри щитов и на панелях
• Разъём: SC - прямоугольный, с защёлкой, совместим с большинством современных оптических портов
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при нагреве, безопасна для закрытых помещений
• Количество жил: одна - для однополосной передачи сигнала
• Цвет: розовый - соответствует стандарту TIA-598 для идентификации OM4-кабелей
• Тип исполнения: штекер (разъём на одном конце, свободный конец - для спайки или механического соединения)
• Материал разъёма: пластик - легкий, устойчив к коррозии, не требует заземления
• Способ монтажа: накладной - фиксируется на поверхности панели или корпуса

Совместимость и монтаж

Пигтейл волоконно-оптический многомодовый MM 50/125 (OM4) SC 1 м LSZH совместим с любым оборудованием, имеющим SC-порт. Для монтажа необходимо подготовить конец основного кабеля: зачистить, обрезать и выполнить механическую или термическую спайку с внутренним концом пигтейла. После этого пигтейл крепится на панель через фиксаторы или кабельные каналы. Учитывайте минимальный радиус изгиба - не менее 10 диаметров кабеля (≈15–20 см), чтобы не повредить волокно.

Безопасность и стандарты

Материал оболочки LSZH соответствует требованиям IEC 60754 и IEC 61034 - снижает риск распространения пламени и выделения ядовитых веществ при возгорании. Это делает пигтейл подходящим для установки в помещениях с людьми: серверных, медицинских учреждениях, метро, школах. Соответствует стандартам OM4 для многомодового волокна - гарантирует соответствие скорости передачи и потерь на затухание.

Преимущества

• Высокая скорость передачи данных благодаря категории OM4 - поддерживает 10/40/100 Гбит/с на коротких дистанциях
• Удобство монтажа: готовый разъём SC позволяет быстро подключить кабель к оборудованию без необходимости вставки адаптера
• Стойкость к горению: LSZH-оболочка снижает опасность при аварийном перегреве оборудования
• Чёткая цветовая идентификация: розовый цвет сразу указывает на тип волокна OM4, исключает путаницу с другими категориями

Ограничения применения

• Не предназначен для работы на расстояниях более 550 метров - для длинных трасс нужен однорежимный кабель (SMF)
• Не подходит для внешней прокладки: LSZH-оболочка не имеет UV-защиты и не рассчитана на температурные колебания на улице
• Только один разъём - не является патч-кордом; требует дополнительной спайки с основным кабелем
• Не рекомендован для частых подключений/отключений: SC-разъём не так долговечен, как LC, при интенсивной эксплуатации

Примеры использования

• Подключение оптического модуля SFP+ к распределительной рамке в серверной комнате
• Финальное соединение между кабелем, проложенным в стене, и оптическим терминалом в квартире (FTTH)
• Замена поврежденного участка в патч-панели без замены всего кабеля
• Создание запасного канала в центре обработки данных с использованием стандарта OM4

Практические советы

• Перед монтажом проверьте чистоту разъёма SC - грязь или пыль вызывают значительные потери сигнала
• Используйте специальные капсулы или муфты для защиты места спайки - особенно в условиях вибраций
• При прокладке кабеля не допускайте перегибов и скручивания - даже маленький изгиб может нарушить световой сигнал
• Для тестирования после монтажа примените оптический рефлектометр (OTDR) или лазерный источник с детектором мощности
• Храните пигтейл в оригинальной упаковке до момента монтажа - предохраняет разъём от загрязнения
