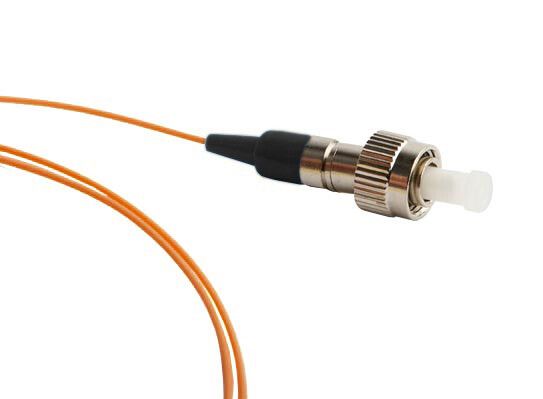

Пигтейл FPT-B9-62-FC/PR-1M-LSZH-OR волоконно-оптический MM 62.5/125, FC, 1 м, LSZH | 27870 Hyperline

Пигтейл волоконно-оптический MM 62.5/125 FC 1 м LSZH от бренда Hyperline - это одиночный оптический переходник с разъёмом FC на одном конце, предназначенный для соединения оптоволоконного кабеля с активным оборудованием или другими элементами сети. Подходит для установки в распределительных щитах, на стендах и в точках подключения.

Назначение и область применения

Пигтейл волоконно-оптический MM 62.5/125 FC 1 м LSZH используется для подключения многомодового оптоволокна к устройствам с интерфейсом FC - например, коммутаторам, трансиверам, патч-панелям. Применяется в локальных сетях (LAN), системах FTTH, телекоммуникационных узлах и других средах, где требуется надёжная и долговечная оптическая связь. Отличается от патч-кордов тем, что имеет разъём только с одной стороны - вторым концом он спаивается или терминализируется с основным кабелем.

Технические характеристики

• Тип волокна: многомодовое (MM), размер ядра 62,5 мкм / оболочка 125 мкм - совместимо с источниками света на 850 нм и 1300 нм.
• Длина: 1 метр - оптимальна для внутренних соединений в щитах и на панелях.
• Разъём: FC - цилиндрический, винтовой тип фиксации, обеспечивает устойчивую механическую посадку, часто применяется в промышленной и телекоммуникационной аппаратуре.
• Оболочка: LSZH (Low Smoke Zero Halogen) - материал с низким выделением дыма и без галогенов, безопасен при возгорании, соответствует требованиям помещений с высокими нормами пожаробезопасности.
• Цвет: оранжевый - стандартизированная цветовая маркировка для многомодового волокна.
• Материал разъёма: металл - повышает прочность и срок службы, защищает от деформации при частых подключениях.
• Количество жил: одна - предназначен для однополосной передачи сигнала (Tx/Rx).

Совместимость и монтаж

Пигтейл волоконно-оптический MM 62.5/125 FC 1 м LSZH совместим с любым оборудованием, имеющим порт FC/PC или FC/APC. Для монтажа второй конец пигтейла необходимо терминализовать - либо спаять с основным кабелем, либо использовать механический соединитель. Учитывайте, что разъём FC требует точной центровки - при подключении затягивайте винт до упора, чтобы избежать потерь на отражение. Оболочка LSZH позволяет монтировать пигтейл в закрытых помещениях, в том числе в офисах, школах и медицинских учреждениях.

Безопасность и стандарты

Материал оболочки LSZH соответствует международным требованиям безопасности для помещений с повышенными рисками - снижает образование токсичных газов при нагреве или горении. Соответствует рекомендациям IEC 60754 и IEC 61034. Разъём FC выполнен в соответствии с TIA-604-5 и IEC 61754-7.

Преимущества

• Металлический корпус разъёма FC увеличивает срок службы при частых переподключениях.
• LSZH-оболочка делает продукт безопасным для использования в плотных средах и зонах с людьми.
• Стандартный оранжевый цвет легко отличить от одномодовых решений (жёлтые), предотвращая ошибки при сборке.
• Фиксация винтом исключает случайное отсоединение - важное преимущество в условиях вибраций или перемещений оборудования.

Ограничения применения

• Не подходит для одномодовых систем - размер ядра 62,5 мкм несовместим с SM-волокном (9 мкм).
• Не предназначен для внешней прокладки - отсутствует защита от UV-излучения и механических нагрузок.
• Не следует применять в средах с постоянным изгибом или трением - оболочка LSZH менее эластична, чем PVC, и может повредиться при частом сгибе.
• Длина 1 м ограничивает использование в длинных маршрутах - для протяжённых соединений нужен патч-корд.

Примеры использования

• Подключение оптического модуля SFP в сервере к кабельной трассе внутри rack-шкафа.
• Завершение волоконного кабеля в распределительной коробке FTTH с выходом на FC-порт OLT.
• Создание точки доступа в LAN-сети с использованием медно-оптических преобразователей.
• Монтаж в промышленных контроллерах, где требуется устойчивость к помехам и вибрациям.

Практические советы

• Перед подключением всегда проверяйте чистоту торца разъёма FC - грязь вызывает значительные потери мощности.
• Убедитесь, что посадочное место на оборудовании также рассчитано под FC - другие типы (SC, LC) не взаимозаменяемы.
• При прокладке кабеля не допускайте радиуса изгиба меньше 30 мм - это сохраняет целостность волокна.
• Для тестирования связи используйте оптический осциллограф или OTDR - особенно после спайки второго конца.
• Артикул 27870 от Hyperline - это проверенное решение для проектов, где важны надёжность и соответствие стандартам пожарной безопасности.
