Пигтейл FPT-B9-9-SC/UR-1M-LSZH-YL волоконно-оптический SM 9/125 (OS2), SC/UPC, 1 м, LSZH | 27875 Hyperline

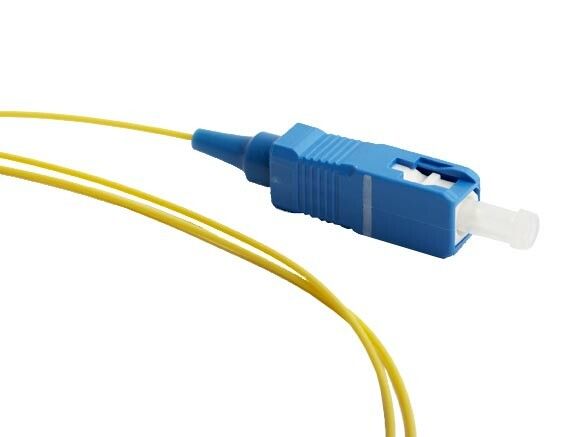

Пигтейл волоконно-оптический SM 9/125 (OS2), SC/UPC, 1 м, LSZH от бренда Hyperline - одноволоконный переходник с одним коннектором SC/UPC, предназначенный для соединения оптического кабеля с оборудованием или распределительной рамой. Подходит для установки в FTTH, телекоммуникационных и локальных сетях.

Назначение и область применения

Пигтейл волоконно-оптический SM 9/125 (OS2), SC/UPC, 1 м, LSZH используется для оконцевания оптического кабеля на одном конце, чтобы подключить его к активному устройству - например, оптическому терминалу, коммутатору или сплиттеру. Он не является патч-кордом, так как имеет только один разъём. Применяется в точках ответвления сети, на стенде распределения, в щитах и на платформах ODF. Часто встречается в проектах FTTH, где требуется надёжное и компактное соединение между кабельной линией и оборудованием провайдера.

Технические характеристики

• Тип волокна: Single Mode (SM) 9/125, категория OS2 - оптимизировано для длинных дистанций и высоких скоростей передачи данных до 100 Гбит/с и более.
• Количество волокон: Одиночное (1-core) - предназначен для одного канала связи.
• Разъём: SC/UPC - прямоугольный интерфейс с физическим контактом (UPC), обеспечивает низкую отражательную способность (до -50 дБ), что важно для чувствительных систем.
• Длина: 1 метр - минимальная длина для удобного подключения без лишнего провода, снижает риск перегибов и потерь.
• Оболочка: LSZH (Low Smoke Zero Halogen) - материал не выделяет токсичных газов и дыма при горении, безопасен для закрытых помещений и офисов.
• Цвет: Жёлтый - стандартизированный цвет дляSingle Mode волокон, отличает его от Multimode (оранжевый).

Совместимость и монтаж

Пигтейл волоконно-оптический SM 9/125 (OS2), SC/UPC, 1 м, LSZH совместим с любым оборудованием, имеющим порт SC/UPC - это большинство GPON-терминалов, SFP-модулей и патч-панелей. Для монтажа необходимо зачистить и завершить оптический кабель (например, методом термической сварки или механического соединения), затем вставить пигтейл в корпус или кросс-блок. Убедитесь, что радиус изгиба кабеля не меньше 10 диаметров (≈10 см) во время и после установки. Коннектор SC легко вставляется и фиксируется щелчком - не требует усилий, но нельзя вращать его при подключении.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2 для оптических кабелей и EN 50266 для материалов LSZH. Оболочка не содержит галогенов, что делает её подходящей для установки в зонах с повышенными требованиями к пожаробезопасности - серверных, жилых домах, метро и общественных зданиях.

Преимущества

• Высокая стабильность сигнала благодаря UPC-полирующей поверхности и одноволоконной технологии SM 9/125.
• Уменьшенная вероятность повреждения - короткая длина исключает случайные перегибы и запутывание.
• LSZH-оболочка позволяет использовать пигтейл в помещениях без принудительной вентиляции.
• Стандартный желтый цвет ускоряет идентификацию в многоволоконных системах.

Ограничения применения

• Не подходит для MultiMode систем - использование с OM3/OM4 кабелями вызывает значительные потери сигнала.
• Не рассчитан на частые переподключения - коннектор SC не предназначен для циклического демонтажа, как в патч-кордах; лучше применять как постоянное соединение.
• Не следует использовать вне помещений без защиты - отсутствует водо- и UV-защита, не подходит для наружной прокладки.

Примеры использования

• Подключение оптического кабеля от столба к ONT-устройству в квартире (FTTH).
• Финальное соединение в распределительном щите ODF между основным кабелем и модулем GPON.
• Запитка оптического коммутатора в серверной комнате через внутреннюю трассу.
• Аварийное восстановление линии в LAN-сети с использованием готового выхода SC/UPC.

Практические советы

• Перед установкой проверьте целостность коннектора - грязь или царапины на торце снижают качество связи. Используйте специальный микроскоп для осмотра.
• При работе с пигтейлом не снимайте защитный колпачок до момента подключения - даже пыль может вызвать потерю сигнала.
• Если нужна длина больше 1 м - выбирайте патч-корд, а не удлиняйте этот пигтейл; он не создан для таких задач.
• При сборке в ODF-раме оставляйте свободный участок кабеля (не менее 30 см) - это позволит заменить пигтейл без перепротяжки всей линии.
