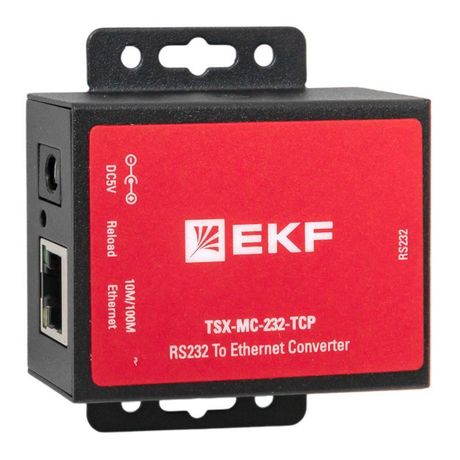

Преобразователь 1-портовый RS-232 в Ethernet, EKF, MC-232-TCP TSX EKF - TSX-MC-232-TCP

Преобразователь 1-портовый RS-232 в Ethernet, MC-232-TCP TSX от EKF серии PROxima позволяет подключить старые устройства с последовательным интерфейсом к современной сетевой инфраструктуре, обеспечивая удалённый доступ и управление через Ethernet.

Назначение и область применения

Преобразователь 1-портовый RS-232 в Ethernet, MC-232-TCP TSX предназначен для связи между оборудованием, использующим протокол RS-232, и сетью Ethernet. Он переводит данные из последовательного формата в сетевой и наоборот, позволяя управлять устройствами через IP-сеть. Подходит для автоматизации промышленных процессов, где есть оборудование со старыми интерфейсами - например, терминалы, счетчики, контроллеры, принтеры, платы сбора данных.

Технические характеристики

• Один порт RS-232 (DB9 female)
• Поддержка протоколов: TCP Server, TCP Client, UDP
• Интерфейс Ethernet: 10/100 Мбит/с, RJ45
• Питание: 12–24 В постоянного тока
• Рабочая температура: от –20 C до +70 C
• Габариты: компактный корпус, рассчитан на DIN-рейку

Совместимость и монтаж

Преобразователь 1-портовый RS-232 в Ethernet, MC-232-TCP TSX совместим с любым устройством, имеющим интерфейс RS-232 и поддерживающим стандартизированные команды передачи данных. Для установки используется стандартная DIN-рейка 35 мм. Кабель RS-232 подключается к разъёму DB9, сетевой кабель - к порту RJ45. Устройство требует внешнего источника питания 12–24 В DC. Настройка осуществляется через веб-интерфейс или специализированное ПО, предоставляемое производителем.

Безопасность и стандарты

Преобразователь 1-портовый RS-232 в Ethernet, MC-232-TCP TSX соответствует требованиям EMC и защищён от перегрузок по питанию. Сертифицирован для промышленного использования, однако не имеет защиты от пыли и воды (IP-класс не указан). Не рекомендуется применение во взрывоопасной среде или при наличии сильных помех без дополнительной экранировки.

Преимущества

• Универсальность: поддержка трёх основных режимов работы (TCP Server, TCP Client, UDP) - гибко адаптируется под существующую сеть
• Монтирование на DIN-рейку - удобно для шкафов управления
• Стабильная работа в широком диапазоне температур - подходит для цехов и неотапливаемых помещений
• Не требует сложной настройки - базовые параметры задаются через веб-конфигуратор

Ограничения применения

• Только один порт RS-232 - нельзя одновременно подключить несколько устройств
• Отсутствие защиты по степени IP - не использовать в условиях повышенной влажности, пыли или прямого попадания жидкости
• Не поддерживает высокие скорости передачи выше 115200 бод - не подходит для потоковой передачи больших объёмов данных
• Требуется внешнее питание; встроенный источник отсутствует

Примеры использования

• Подключение старого PLC с RS-232 к SCADA-системе через Ethernet
• Передача показаний счётчиков энергии в центральный сервер предприятия
• Удалённый контроль за состоянием терминала оплаты в автономном пункте
• Обмен данными с принтером этикеток в производственном участке

Практические советы

• При использовании в режиме TCP Server - заранее запомните IP-адрес преобразователя, чтобы подключаться к нему с хоста
• Для надёжной связи используйте экранированный кабель RS-232, особенно при длинах более 5 метров
• Проверьте согласование скоростей передачи (бод) между преобразователем и подключаемым устройством - расхождение вызывает потерю данных
• При монтаже в электромагнитно шумной среде - отделяйте кабели RS-232 и Ethernet от силовых проводов минимум на 20 см
• Зарегистрируйте MAC-адрес и IP-адрес устройства в документации объекта - это ускорит диагностику в будущем
