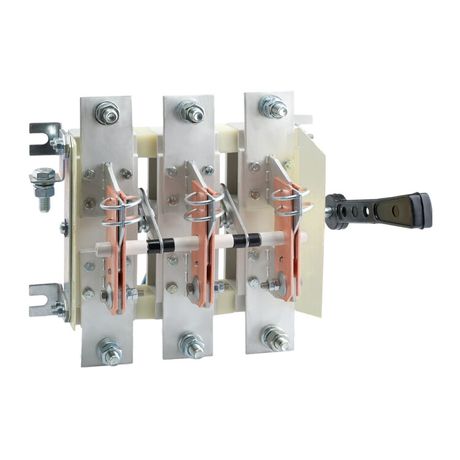

Разъединитель РЕ19-37-31120-400А-Л-УХЛ3 | 119584 КЭАЗ

Разъединитель РЕ19-37-31120-400А-Л-УХЛ3 от КЭАЗ - трёхполюсный выключатель-разъединитель с номинальным током 400 А, предназначенный для безопасного отключения нагрузки в распределительных щитах. Модель РЕ19-37-31120-400А-Л-УХЛ3 обеспечивает механическую надёжность до 10 000 циклов включения-отключения и соответствует требованиям ГОСТ Р 50030.3.

Назначение и область применения

Разъединитель РЕ19-37-31120-400А-Л-УХЛ3 используется для ручного отключения электрической цепи под нагрузкой, а также для создания видимого разрыва в сети - необходимого при обслуживании оборудования. Применяется в силовых щитах промышленных объектов: на входе в станки, конвейеры, насосные группы, системы вентиляции. Подходит для систем переменного тока частотой 50/60 Гц с рабочим напряжением до 1000 В.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальное напряжение изоляции: 1000 В
• Номинальная коммутируемая мощность (AC-3): 160 кВт
• Условный ток короткого замыкания: 26 кА
• Частота: 50/60 Гц
• Максимальное сечение подключаемого кабеля: 240 мм2
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри закрытых щитов
• Габариты: 114×285×224 мм
• Тип подключения: винтовые зажимы
• Тип рукоятки: рычажная, несъёмная
• Механическая износостойкость: 10 000 циклов
• Цвет корпуса: серый

Совместимость и монтаж

Разъединитель РЕ19-37-31120-400А-Л-УХЛ3 предназначен для монтажа на монтажную плату внутри шкафа. Поддерживает фронтальный доступ - удобен для операторского управления. Корпус рассчитан на установку в стандартные распределительные щиты. Для подключения используйте кабели сечением до 240 мм2; затяжка винтов должна выполняться моментом, соответствующим нормам ГОСТ. Отсутствие степени защиты IP требует соблюдения правил электробезопасности: устройство нельзя устанавливать вне защищённого корпуса.

Безопасность и стандарты

Разъединитель РЕ19-37-31120-400А-Л-УХЛ3 соответствует ГОСТ Р 50030.3 (эквивалент IEC 60947-3) и техническим условиям ТУ3424-063-05758109-2012. Обеспечивает видимый разрыв цепи - обязательное условие для работ по техобслуживанию. Наличие функции предохранительного выключателя позволяет отключить нагрузку даже при перегрузках, однако не заменяет автоматические выключатели или предохранители для защиты от КЗ.

Преимущества

• Высокая механическая долговечность - 10 000 циклов работы
• Удобная рычажная рукоятка с фиксацией положений “ВКЛ” / “ОТКЛ”
• Широкий диапазон сечений кабелей (до 240 мм2) - совместим с большинством промышленных проводников
• Сертифицирован по российским стандартам - легко интегрируется в существующие проекты
• Климатическое исполнение УХЛ3 - устойчив к колебаниям температуры и влажности в неотапливаемых помещениях

Ограничения применения

• Не имеет защиты от пыли и воды (IP00) - запрещено использовать вне закрытых щитов
• Не предназначен для частого аварийного отключения - не заменяет автоматический выключатель
• Не имеет встроенной защиты от перегрузки или КЗ - требуется параллельная установка предохранителей или автоматических выключателей
• Не подходит для мобильных или наружных установок
• Из-за габаритов (224 мм в глубину) требует достаточного свободного места в щите

Примеры использования

• Главный разъединитель перед группой станков в цехе
• Отключающее устройство на входе в распределительный щит насосной станции
• Ручной разъединитель в системе вентиляции с двигателями мощностью до 160 кВт
• Обслуживающий выключатель в ящике питания сварочных аппаратов

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и зажимов - использование провода более 240 мм2 недопустимо
• При установке в щит обеспечьте минимум 10–15 см свободного пространства вокруг устройства для теплоотвода и доступа
• Не применяйте этот разъединитель как основное средство защиты - всегда сочетайте его с автоматическим выключателем или предохранителем
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - возможна окисление при высокой влажности
• При замене старого аналогичного аппарата - учтите, что габариты РЕ19-37-31120-400А-Л-УХЛ3 совпадают с другими моделями серии РЕ19, что упрощает замену
