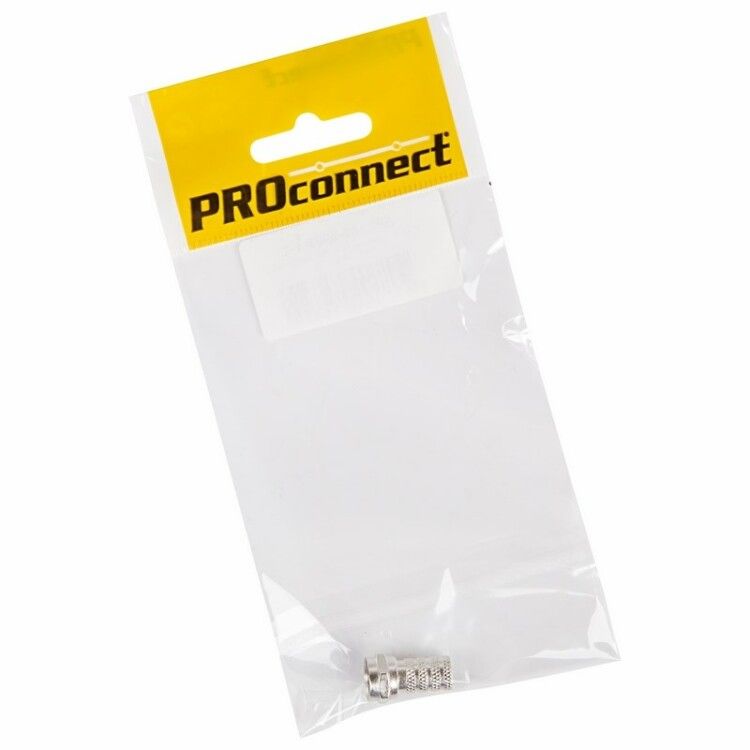

Разъем антенный на кабель, штекер F для кабеля RG-6, (1шт.) (пакет) PROconnect | 05-4003-4-7 MEET

Разъем антенный на кабель, штекер F для кабеля RG-6, индивидуальная упаковка от PROCONNECT - надежный компонент для подключения коаксиального кабеля RG-6 к телевизионному и видеоборудованию. Артикулы etm05-4003-4-7 и 05-4003-4-7 обеспечивают совместимость с распространёнными системами спутникового и эфирного TV, обеспечивая минимальную потерю сигнала благодаря отсутствию внутреннего штекера.

Назначение и область применения

Разъем антенный на кабель, штекер F для кабеля RG-6, индивидуальная упаковка используется для подключения коаксиального кабеля с волновым сопротивлением 75 Ом к устройствам: телевизорам, ресиверам, модемам, усилителям сигнала, антенным распределителям. Подходит для установки в домашних, офисных и промышленных сетях передачи RF-сигналов. Применяется в системах спутникового, кабельного и цифрового ТВ.

Технические характеристики

• Тип кабеля: RG-6 - оптимальный выбор для длинных линий передачи сигнала с малыми потерями
• Тип разъема: F - стандартизированный интерфейс для аналоговой и цифровой теле- и радиопередачи
• Тип контакта: папа - предназначена для вставки в женский вход устройства
• Импеданс: 75 Ом - точно соответствует требованиям телевизионных систем
• Способ подключения: F-прессуемый - фиксация осуществляется накручиванием гильзы на кабель
• Цвет: серебристый - цвет покрытия, не влияющий на работу, но указывающий на никелированную поверхность
• Материал корпуса: никелированный металл - устойчив к коррозии и окислению

Совместимость и монтаж

Разъем антенный на кабель, штекер F для кабеля RG-6, индивидуальная упаковка совместим исключительно с коаксиальным кабелем типа RG-6. Для монтажа требуется предварительная подготовка кабеля: удаление внешней изоляции и оплетки до уровня центральной жилы. Гильзу разъема накручивают руками - специальный инструмент не нужен. Центральная жила кабеля становится единым контактным элементом, что снижает число переходных сопротивлений. Убедитесь, что диаметр кабеля соответствует заявленному (обычно 6–7 мм), чтобы избежать плохого контакта.

Безопасность и стандарты

Разъем соответствует международной практике использования F-коннекторов в телевизионных системах. Никелирование корпуса повышает долговечность и безопасность при работе в условиях повышенной влажности. Не предназначен для высоковольтных цепей или силовых нагрузок - работает только с слаботочными RF-сигналами.

Преимущества

• Отсутствие внутреннего штекера - минимизация потерь сигнала за счёт прямого контакта центральной жилы кабеля с выходом оборудования
• Никелированное покрытие - устойчивость к окислению, особенно важно при использовании вне помещений
• Не требует обжимного инструмента - удобство монтажа даже без профессионального набора
• Индивидуальная упаковка - сохраняет чистоту контактов, удобно для хранения и транспортировки

Ограничения применения

• Подходит только для кабеля RG-6 - несовместим с RG-59, RG-11 или другими типами
• Не рекомендован для частых переподключений - многократное накручивание может деформировать резьбу
• Не герметичен - не предназначен для постоянного нахождения во влажной среде без дополнительной защиты
• Не рассчитан на высокую механическую нагрузку - не следует использовать там, где возможны удары или сильные изгибы кабеля

Примеры использования

• Подключение спутниковой антенны к ресиверу через кабель RG-6
• Установка антенного кабеля от уличной TV-антенны к телевизору в квартире
• Прокладка сигнальной линии от кабельного провайдера к модему или декодеру
• Обустройство системы CCTV с использованием коаксиального кабеля RG-6

Практические советы

• Перед установкой проверьте, что центральная жила кабеля выступает на 3–4 мм - меньше не будет контакта, больше вызовет замыкание
• Плотно закручивайте гильзу, пока не почувствуете сопротивление - недостаточно затянутый разъем даёт помехи
• Если кабель старый или жесткий - осторожно снимайте изоляцию, чтобы не повредить оплетку
• Для открытых участков используйте термоусадочные трубки или герметики для защиты места соединения
• Артикулы etm05-4003-4-7 и 05-4003-4-7 одинаковы - различаются лишь форматы маркировки продавца
