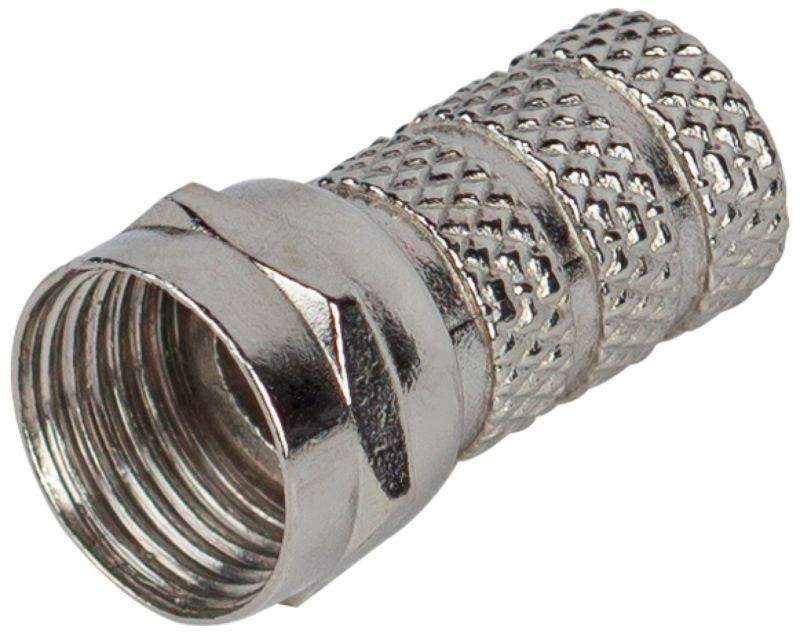

Разъем F R-F-6 для кабеля RG-6 ЭРА Б0048284

Разъем F R-F-6 для кабеля RG-6 ЭРА - это надежный соединитель для коаксиальных кабелей с импедансом 75 Ом, предназначенный для подключения телевизионного и видеоборудования. Бренд ЭРА обеспечивает точную совместимость с популярными типами кабелей RG-6, а способ накрутки упрощает установку даже без специализированного инструмента.

Назначение и область применения

Разъем F R-F-6 для кабеля RG-6 ЭРА используется для подключения коаксиального кабеля к телевизорам, спутниковым ресиверам, модемам, антеннам и другому оборудованию, работающему с сигналом 75 Ом. Применяется в системах спутникового, кабельного и эфирного TV, а также в IP-камерах и других устройствах, использующих RG-6.

Технические характеристики

• Тип разъема: F (стандартный для телевизионной техники)
• Тип кабеля: RG-6 (совместим с кабелями этого типа, включая экранированные версии)
• Тип контакта: папа (штекер) - вставляется в гнездо оборудования
• Импеданс: 75 Ом - соответствует требованиям телевизионных систем
• Способ подключения: свободный ввод / накрутка - не требует пайки
• Цвет: никель - антикоррозийное покрытие, устойчиво к окислению

Совместимость и монтаж

Разъем F R-F-6 для кабеля RG-6 ЭРА монтируется путем накручивания на внешнюю оболочку кабеля после подготовки: зачистка оплетки и изоляции до нужной длины. Центральная жила кабеля выступает в роли контактного штыря - это исключает необходимость в отдельном проводе, снижая риск потерь сигнала. Для качественного монтажа рекомендуется использовать инструмент для обжима F-разъемов, хотя при аккуратном выполнении можно обойтись обычными плоскогубцами. Убедитесь, что диаметр кабеля RG-6 соответствует внутреннему размеру корпуса разъема - обычно он составляет около 6–7 мм.

Безопасность и стандарты

Разъем F R-F-6 для кабеля RG-6 ЭРА соответствует общепринятой практике для телевизионных систем и не содержит элементов высокого напряжения. Не предназначен для работы в условиях повышенной влажности без дополнительной герметизации. Никелевое покрытие повышает долговечность, но не заменяет защиту от прямого воздействия воды - для наружной установки требуется использование водоотталкивающих колпачков или термоусадочных трубок.

Преимущества

• Отсутствие пайки - быстрый и чистый монтаж
• Минимальные потери сигнала благодаря прямому контакту центральной жилы
• Устойчивое никелевое покрытие против коррозии и окисления
• Стандартный формат F - совместим с любым современным телевизионным оборудованием
• Высокая механическая прочность при правильной затяжке

Ограничения применения

• Не подходит для кабелей с импедансом отличным от 75 Ом (например, 50 Ом - радиоэлектроника)
• Не рассчитан на постоянное погружение в воду - требует защиты при наружной прокладке
• Не применяется в сетях с высокими частотами выше 3 ГГц без проверки на соответствие
• Запрещено использовать с кабелями меньшего диаметра (например, RG-59) - возможен слабый контакт и потеря экрана

Примеры использования

• Подключение спутниковой антенны к ресиверу через кабель RG-6
• Присоединение антенны к телевизору в квартире
• Соединение камеры наблюдения с DVR/NVR
• Обустройство домашней системы кабельного TV
• Аварийная замена поврежденного разъема на существующей линии

Практические советы

• Перед накруткой обязательно зачищайте кабель точно по инструкции - слишком длинная жила может замкнуть на экран, слишком короткая - плохо контактировать
• Проверьте плотность затяжки: разъем должен фиксироваться без люфтов, но не перетягивать - это может повредить резьбу
• Для наружной установки используйте герметичные крышки или термоусадочные трубки с клеем
• Если кабель старый или жесткий - предварительно прогрейте место сгиба, чтобы избежать трещин в изоляции
• При массовом монтаже лучше применять специальный обжимной инструмент - экономит время и гарантирует качество
