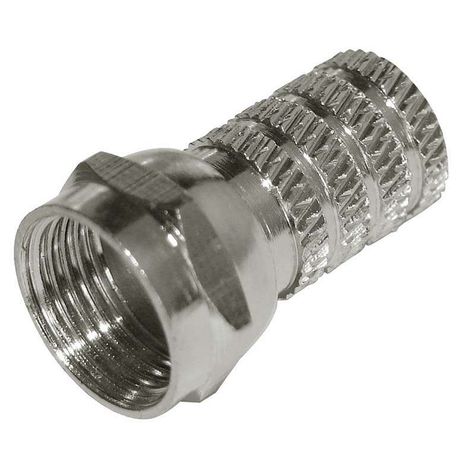

Разъем F RG-58 (03-008A) (уп.100 шт) REXANT 05-4001 MEET

Разъем F RG-58 от REXANT (артикул 05-4001) - это надежный и простой в установке соединитель для коаксиального кабеля RG-58 с импедансом 50 Ом. Подходит для подключения антенн, телевизоров, ресиверов и другой видеотехники без необходимости пайки.

Назначение и область применения

Разъем F RG-58 используется для создания прочного и герметичного соединения между коаксиальным кабелем RG-58 и оборудованием с F-разъёмом: телевизорами, спутниковые ресиверами, модемами, усилителями сигналов, камерами наблюдения. Применяется там, где важна быстрая и качественная установка - на крышах зданий, в этажных щитках, на складах, в офисах и частных домах.

Технические характеристики

• Тип соединителя: F-разъём
• Тип контакта: Штекер (папа) - центральный контакт формируется самой жилой кабеля
• Тип кабеля: RG-58 (совместим с другими кабелями диаметром ~5 мм)
• Импеданс: 50 Ом - оптимально для передачи видеосигналов и цифровых данных
• Способ подключения: F-прессуемый (накручивается на оболочку кабеля)
• Материал корпуса: Никелированный биметалл (медный сплав с защитным слоем никеля)
• Отсутствие внутреннего штекера - снижает потери сигнала

Совместимость и монтаж

Разъем F RG-58 совместим с любым коаксиальным кабелем, имеющим наружный диаметр около 5 мм - включая RG-58, RG-59 и аналоги. Для установки необходимо:

1. Защитить внешнюю оболочку кабеля на 10–12 мм, оголив плетёнку и фольгу.
2. Аккуратно отогнуть экранирующую оплётку назад, чтобы она не мешала накручиванию.
3. Зачистить центральную жилу до 4–5 мм.
4. Надеть разъем на кабель и плотно закрутить его руками - пайка не нужна.

Установка возможна даже в труднодоступных местах - на высоте, в холоде или без доступа к электроинструментам.

Безопасность и стандарты

Разъем соответствует требованиям к механической прочности и электрической проводимости для систем TV/Video. Хотя не имеет явной классификации IP, материал и конструкция обеспечивают устойчивость к окислению и воздействию влаги - особенно важно при наружной установке. Не рекомендуется использовать в условиях постоянного погружения в воду или агрессивных химических средах.

Преимущества

• Не требует пайки - экономит время и исключает риск перегрева кабеля
• Централизованная жила вместо встроенного штекера минимизирует потери сигнала
• Никелированная поверхность предотвращает коррозию и увеличивает срок службы
• Легко монтируется одним инструментом - гаечным ключом или просто руками
• Подходит для массового монтажа - идеален для установщиков и сервисных служб

Ограничения применения

• Не подходит для кабелей с диаметром более 5,5 мм - разъем не будет плотно садиться
• Не предназначен для кабелей с внутренними штекерами (например, BNC или N-type)
• Не обеспечивает полной герметизации - при длительной эксплуатации на улице желательно дополнительно изолировать место соединения термоусадкой или лентой
• Не рассчитан на высокую мощность - применяется только для слаботочных сигналов (TV, CCTV, DVB-T)

Примеры использования

• Подключение спутниковой антенны к ресиверу через кабель RG-58
• Монтаж видеокамер в системах наблюдения на территории предприятия
• Обустройство антенного входа в многоквартирном доме
• Переподключение кабеля на крыше при замене телевизора или усиления сигнала

Практические советы

• Проверьте диаметр кабеля перед покупкой - он должен быть 4,8–5,2 мм для лучшего прилегания
• При зачистке не повредите центральную жилу - её целостность влияет на качество связи
• После сборки проверьте соединение: если разъем легко раскручивается - возможно, кабель слишком тонкий или плохо подготовлен
• На улице используйте термоусадку или изоляционную ленту вокруг основания разъема - это продлит жизнь соединению
• Этот разъем - часть серии REXANT для базовых решений; если нужны повышенная герметизация или металлическая защита - рассмотрите модели с уплотнителем или медными корпусами
