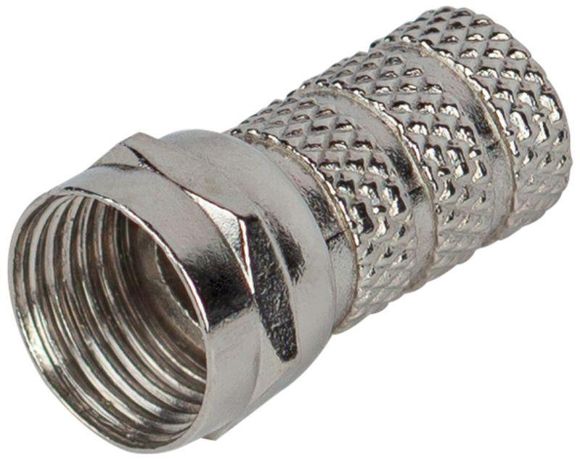

Разъем F Simple RS-F-6 для кабеля RG-6 ЭРА Б0048285

Разъем F для кабеля RG-6, серия RS-F-6 от ЭРА (артикул б0048285) - это надежный соединитель для коаксиальных кабелей с импедансом 75 Ом, предназначенный для передачи TV- и видеосигналов. Разъем легко монтируется методом накрутки и обеспечивает минимальную потерю сигнала за счет прямого контакта центральной жилы кабеля.

Назначение и область применения

Разъем F для кабеля RG-6, серия RS-F-6 используется для подключения антенн, спутниковых приемников, кабельного ТВ и другого видеооборудования. Подходит для домашних и профессиональных систем: телевизионных сетей, IP-камер с аналоговым выходом, систем видеонаблюдения, спутниковой связи. Применяется там, где требуется устойчивый сигнал с минимальными помехами.

Технические характеристики

• Тип разъема: F (штекер - папа)
• Тип кабеля: RG-6 (волновое сопротивление 75 Ом)
• Импеданс: 75 Ом - совпадает с требованиями телевизионных систем, исключает отражения сигнала
• Способ подключения: накрутка (не требует пайки, фиксируется на оплетке кабеля)
• Материал контактов: никель - устойчив к окислению, обеспечивает долгий срок службы

Совместимость и монтаж

Разъем F для кабеля RG-6, серия RS-F-6 совместим только с коаксиальными кабелями типа RG-6. Для установки необходимо:

• Подготовить конец кабеля: удалить внешнюю изоляцию (~10–12 мм), оголив оплетку и центральный проводник
• Загнуть оплетку назад, чтобы она не мешала накручиванию
• Вставить кабель в разъем до упора - центральная жила должна выступать на 1–2 мм
• Накрутить корпус разъема рукой, затем затянуть гаечным ключом (не перетягивать!)

Не используйте этот разъем с кабелями RG-59, RG-11 или другими типами - они имеют другой диаметр и не обеспечивают герметичного соединения.

Безопасность и стандарты

Разъем соответствует общепринятому стандарту F-type для коаксиальных соединений. Не имеет специфической защиты от воды или ударов - не предназначен для открытых уличных установок без дополнительной герметизации. Работает при температуре от -30C до +70C.

Преимущества

• Нет необходимости в пайке - монтаж быстрый, доступен даже новичкам
• Никелевое покрытие снижает риск коррозии, особенно в условиях повышенной влажности
• Прямой контакт центральной жилы минимизирует потери сигнала - важное преимущество для слабых сигналов
• Стандартный размер - совместим с любыми TV-портами, ресиверами, распределителями

Ограничения применения

• Не подходит для кабелей других типов (например, RG-59, RG-11)
• Не является водонепроницаемым - при использовании на улице нужна дополнительная защита (термоусадка, герметик)
• Не рекомендован для частых демонтажей - многократное накручивание может повредить резьбу
• Не предназначен для высокочастотных систем выше 3 GHz - максимальная частота RG-6 составляет ~2.5 ГГц

Примеры использования

• Подключение спутникового ресивера к антенне через кабель RG-6
• Прокладка сигнала от антенны к телевизору в квартире
• Соединение камеры видеонаблюдения с DVR-записывающим устройством
• Установка в распределительных щитках для многоквартирных домов

Практические советы

• Перед монтажом проверьте внутренний диаметр кабеля - он должен точно подходить под разъем (RG-6 ≈ 6.8 мм)
• Не допускайте, чтобы центральная жила была слишком длинной - это вызывает замыкание с оплеткой
• После сборки протестируйте соединение: слабый сигнал или помехи часто указывают на плохую подготовку кабеля
• Для уличного монтажа после накрутки обмотайте место соединения самосклеивающейся лентой или термоусадкой
• Артикул б0048285 - один из самых распространенных вариантов от ЭРА; при закупке партии сверьте цвет (никель) и тип подключения (накрутка)
