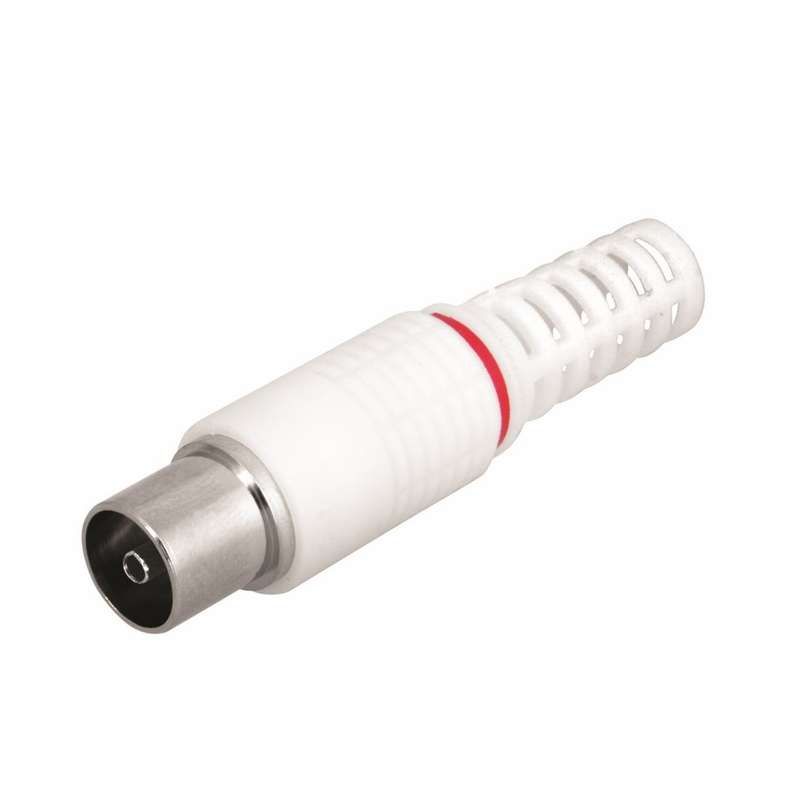

Разъем гнездо TV без пайки белый REXANT | 05-2043 MEET

Разъем гнездо телевизионный без пайки белый (упаковка 100 штук) от REXANT - это компактный и быстрый способ подключить RG-6 кабель к телевизору, ресиверу или антенне без пайки. Упаковка из 100 штук подходит как для массового монтажа, так и для запаса на объекте.

Назначение и область применения

Разъем гнездо телевизионный без пайки белый используется для подключения коаксиального кабеля типа RG-6 к устройствам телевидения: телевизорам, приставкам, спутниковым ресиверам, усилителям сигнала. Подходит для эфирного, кабельного и спутникового ТВ. Монтируется на конце кабеля перед подключением к оборудованию. Часто применяется при установке домашней TV-сети, в многоквартирных жилых домах, офисах и на объектах с большим числом точек подключения.

Технические характеристики

• Тип разъема: Штекер (папа) - вставляется в гнездо на телевизоре или переходнике
• Импеданс: 75 Ом - соответствует стандарту для телевизионных систем, минимизирует потери сигнала
• Способ подключения: Винтовое соединение - фиксирует центральную жилу и экран кабеля без пайки
• Тип кабеля: RG-6 - оптимально совместим с этим типом кабеля, имеющим внутренний диаметр 6,8–7,1 мм
• Цвет корпуса: Белый - визуально отличается от черных аналогов, удобен для идентификации
• Материал контактов: Никелированная сталь - устойчив к окислению, долговечен
• Материал колпачка: Белая пластмасса - защищает контакт и служит амортизатором для кабеля

Совместимость и монтаж

Разъем гнездо телевизионный без пайки белый совместим только с кабелем RG-6. Для других типов (например, RG-59 или RG-11) он не подойдет - возможен плохой контакт или повреждение. Монтаж выполняется в три шага:

1. Снимите внешнюю изоляцию кабеля на 10–12 мм, расправьте экранирующую оплетку
2. Вставьте центральный проводник в отверстие разъема до упора
3. Затяните винт, плотно прижимая центральную жилу и оплетку к контактной площадке

Не используйте инструменты с острыми кромками - можно перебить оплетку. Кабель должен входить в колпачок на глубину 10–15 мм, чтобы амортизатор работал эффективно.

Безопасность и стандарты

Разъем соответствует требованиям к импедансу 75 Ом, применяемым в телевизионных сетях. Не содержит свинца и не выделяет токсичных веществ при нормальной эксплуатации. Не предназначен для работы во взрывоопасных средах или под открытым небом без защиты.

Преимущества

• Быстрая установка - не требует паяльника, инструментов или навыков пайки
• Удобство в массовой работе - 100 штук в упаковке снижают затраты на закупку
• Амортизирующий “хвост” предотвращает перегиб кабеля, продлевает срок службы
• Никелированные контакты обеспечивают стабильный сигнал и устойчивость к коррозии
• Стандартный форм-фактор - совместим с любыми TV-разъёмами на устройствах

Ограничения применения

• Не подходит для кабелей, отличных от RG-6 - например, RG-59 слишком тонкий, RG-11 слишком толстый
• Не рассчитан на постоянное нахождение на улице - без герметизации возможна коррозия контактов
• Не рекомендован для высокочастотных систем выше 3 GHz - возможны потери сигнала
• Не следует использовать в условиях повышенной влажности без дополнительной изоляции (термоусадка, герметик)

Примеры использования

• Подключение спутниковой антенны к ресиверу в квартире
• Монтаж TV-кабеля в этажном щите многоквартирного дома
• Установка кабеля от антенны к телевизору в частном доме
• Обслуживание системы кабельного ТВ в отеле или офисе

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно подходить под спецификацию RG-6
• Не перетягивайте винт - это может сломать контакт или деформировать центральную жилу
• Если кабель часто изгибается, дополнительно зафиксируйте его хомутом на 5–10 см от разъема
• Для длительной эксплуатации на улице - после монтажа обмотайте место соединения термоусадкой или изолентой
• Храните упаковку с разъемами в сухом месте - влага может вызвать окисление контактов даже в никелированном покрытии
