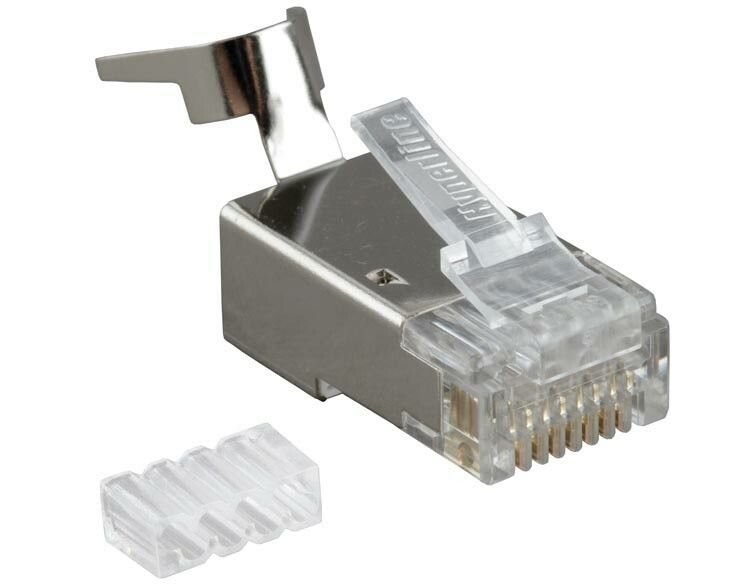

Разъем PLUG-8P8C-UV-C6-TW-SH-10 RJ45 (8P8C) под витую пару кат. 6 (50/50 микродюйм) экранир. универс. (для ож и мж кабеля) для толстых жил 1.35-1.5 мм (с оболочкой) (уп.10шт) Hyperline 49340

Разъем RJ45 8P8C кат.6 FTP экранированный универсальный для жил 1.35–1.5 мм с оболочкой (упаковка 10 шт) от бренда Hyperline - это защищённый штекер для надёжного подключения сетевых кабелей с витой парой. Подходит для монтажа в условиях повышенной помеховой нагрузки, где важна стабильность передачи данных.

Назначение и область применения

Разъем RJ45 8P8C кат.6 FTP экранированный универсальный для жил 1.35–1.5 мм с оболочкой (упаковка 10 шт) предназначен для создания физического соединения между сетевым оборудованием и кабелем категории 6 с экранированием FTP. Используется там, где требуется защита от внешних электромагнитных помех - например, рядом с силовыми кабелями, частотными преобразователями, сварочным оборудованием или в промышленных автоматизированных системах.

Технические характеристики

• Тип разъема: RJ45 8P8C (8 контактов, 8 положений)
• Экранирование: FTP (фольгированная оплетка вокруг всех пар)
• Исполнение: Штекер (папа) - для подключения к порту оборудования
• Поддерживаемый кабель: Витая пара, круглый, с наружным диаметром оболочки 1.35–1.5 мм
• Максимальный рабочий ток: 1.5 А
• Материал корпуса: Пластик, прозрачный
• Количество в комплекте: 10 штук

Совместимость и монтаж

Разъем RJ45 8P8C кат.6 FTP экранированный универсальный для жил 1.35–1.5 мм с оболочкой (упаковка 10 шт) совместим с кабелями категории Cat.6, имеющими одиночные жилы диаметром 0.5–0.7 мм (обычно 23 AWG) и оболочкой 1.35–1.5 мм. Не подходит для кабелей с большей толщиной - например, UTP с плотной оплёткой или многожильных кабелей типа Patch Cord.

Для установки необходим специализированный обжимной инструмент - клещи с матрицей для RJ45 CAT.6. Без него невозможно правильно закрепить контакты и обеспечить герметичность кабельного входа. Обжим выполняется после предварительной подготовки кабеля: удаление оболочки, расплетение пар, выравнивание жил по цветовой схеме T568A/B.

Безопасность и стандарты

Разъем соответствует требованиям к категории 6 по передаче сигналов на скоростях до 250 МГц. Экранирование FTP снижает влияние внешних помех, что важно для соблюдения норм EMI/EMC. Произведён в соответствии с технологическими стандартами Hyperline - материалы и сборка проходят контроль качества на этапе производства. Нет сертификата IP, поэтому не предназначен для открытых или влажных сред без дополнительной защиты.

Преимущества

• Фольгированное экранирование (FTP) повышает устойчивость к радиопомехам и перекрёстным наводкам
• Универсальная форма кабельного ввода позволяет использовать с кабелями 1.35–1.5 мм - удобно при работе с различными моделями Cat.6
• Прозрачный корпус даёт возможность визуально проверить правильность расположения жил при монтаже
• Высокая точность контактной группы обеспечивает стабильную связь даже при длительной эксплуатации

Ограничения применения

• Не подходит для кабелей с оболочкой более 1.5 мм - возможен риск плохого зажима и потери экранирования
• Не является водонепроницаемым - требует установки в закрытые коробки или панели
• Не используется для PoE+ / PoE++ (до 60 Вт) - максимальный ток 1.5 А ограничен конструкцией контактов
• Требует обязательного использования обжимного инструмента; попытки монтажа вручную приведут к отказу связи

Примеры использования

• Подключение промышленных контроллеров, PLC, HMI-панелей к сети Ethernet
• Монтаж сетевых точек на конвейерах, станках с ЧПУ
• Обустройство локальных сетей в цехах с высоким уровнем электромагнитных помех
• Замена повреждённых разъёмов в существующих кабельных трассах с использованием Cat.6 FTP

Практические советы

• Перед обжимом обязательно проверьте соответствие диаметра кабеля - 1.35–1.5 мм - чтобы избежать проскальзывания в кабельном вводе
• При расплетении пар не выпрямляйте жилы слишком сильно - сохраните естественную витую структуру до самого контакта
• Используйте цветовую схему T568B - она чаще всего применяется в промышленных сетях
• Проверяйте целостность экранирования: фольга должна быть надёжно зажата в корпусе разъема - иначе теряется смысл экранирования
• Храните запасные разъемы в сухом месте - пластиковый корпус не боится пыли, но влага может вызвать окисление контактов при долгом хранении
